机械工装用斜向支撑定位块结构

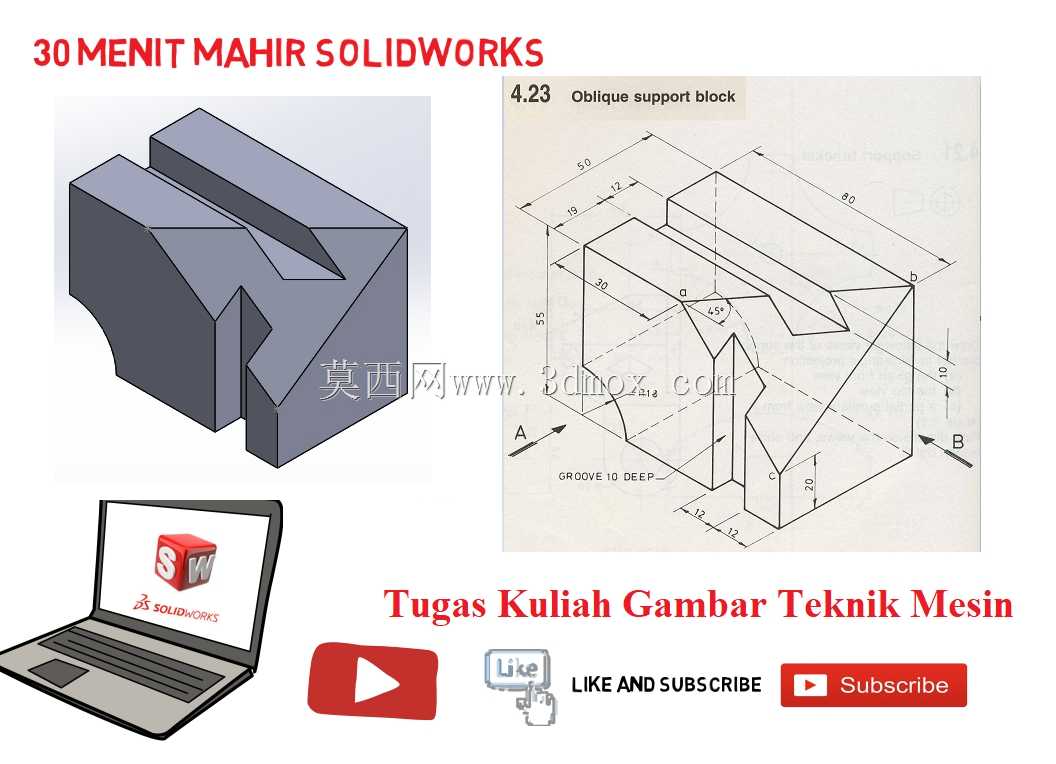

　　在机床加工、工装夹具的定位支撑场景中，这类斜支撑块是非常常见的定位承载元件，主要用于工件装夹过程中提供斜向的支撑限位，抵消加工过程中工件受到的切削侧向力，避免工件在装夹工位出现位移、振颤，保障加工尺寸的稳定性。不同于常规的平面支撑块，这类带斜向定位面的支撑件，主要适配带斜向结构面的工件装夹需求，比如轴类零件斜向定位、异形焊接件的工装托持、冲压工序中坯料的斜向抵靠，在铣床、磨床的工装台面上，这类支撑块往往和压板、定位销配合使用，组成完整的工件装夹体系。从结构设计来看，该支撑块采用整体式块体结构，底部为平整的安装基准面，能够和工装台面、机床T型槽工作台实现完全贴合，保障安装后的整体刚性，块体上开设的斜向通槽是核心的定位工作面，

　　槽面的角度经过精确计算，和待支撑工件的斜向轮廓完全匹配，槽底设置的让位结构能够避开工件的棱边毛刺，避免定位面贴合不实导致的装夹误差。块体侧面的圆弧让位结构，是为了避让工装台面上相邻的定位元件或者夹紧机构，避免安装时出现结构干涉，同时也能减少块体的整体重量，降低工装的整体负载。在尺寸边界上，该支撑块的整体长宽高比例适配常规中小型工装的安装空间，底部安装面的平面度要求控制在0.02mm以内，斜向定位面的角度公差控制在±0.05°，保障和工件接触时的支撑精度，定位槽的深度经过核算，既能够提供足够的支撑接触面积，分散工件装夹和加工时的压应力，避免工件表面出现压痕，也不会因为槽深过大导致块体整体刚性下降。在实际使用过程中，

　　这类支撑块可以根据工件的尺寸规格，成对或者单个布置在工装的对应位置，对于大尺寸异形工件的装夹，往往需要多个不同角度的斜支撑块配合，从多个方向对工件进行限位托持，抵消不同方向的切削力。设计这类支撑块的时候，首先要明确待支撑工件的支撑面角度、支撑位置的承载需求，先确定底部安装基准的尺寸，确保安装后和工作台的接触面积足够，不会在夹紧力作用下出现倾覆；其次要核算斜向定位面的受力情况，根据切削力的大小确定块体的壁厚，避免加工过程中块体出现形变，导致支撑失效；另外还要考虑让位结构的设计，不仅要避让工件本身的突出结构，还要预留出夹紧元件的操作空间，避免装夹操作时和扳手、夹紧螺栓出现干涉。这类支撑块的材质一般选用45号钢或者合金工具钢，

　　工作面经过淬火处理提升耐磨性，长期使用后如果定位面出现磨损，可以通过平面磨床修磨基准面和定位面，重复投入使用，相比焊接式的支撑结构，整体式的块体支撑刚性更好，定位精度保持性更强，在小批量零件加工、工装夹具快速搭建的场景中，这类标准化的斜支撑块能够大幅减少工装的制作周期，不需要针对每个工件单独焊接支撑件，直接选用对应角度的支撑块布置在工作台对应位置即可，大幅提升工装调试的效率。在一些焊接工装的场景中，这类斜支撑块也可以作为焊接件的定位靠山，保障焊接组件之间的角度符合图纸要求，相比简易的角钢靠山，经过精密加工的支撑块角度精度更高，能够有效控制焊接组件的形位公差，减少后续校形的工作量。需要注意的是，安装这类支撑块的时候，要先清理工作台面的切屑和杂物，避免杂物垫在支撑块底部导致安装基准倾斜，影响定位精度，固定支撑块的螺栓要均匀拧紧，避免块体安装后出现翘曲，每次使用前要检查定位面是否有磕碰、切屑粘附的情况，及时清理修复，保障支撑定位的可靠性。
