海上钻井平台用21米高转向节臂起重设备

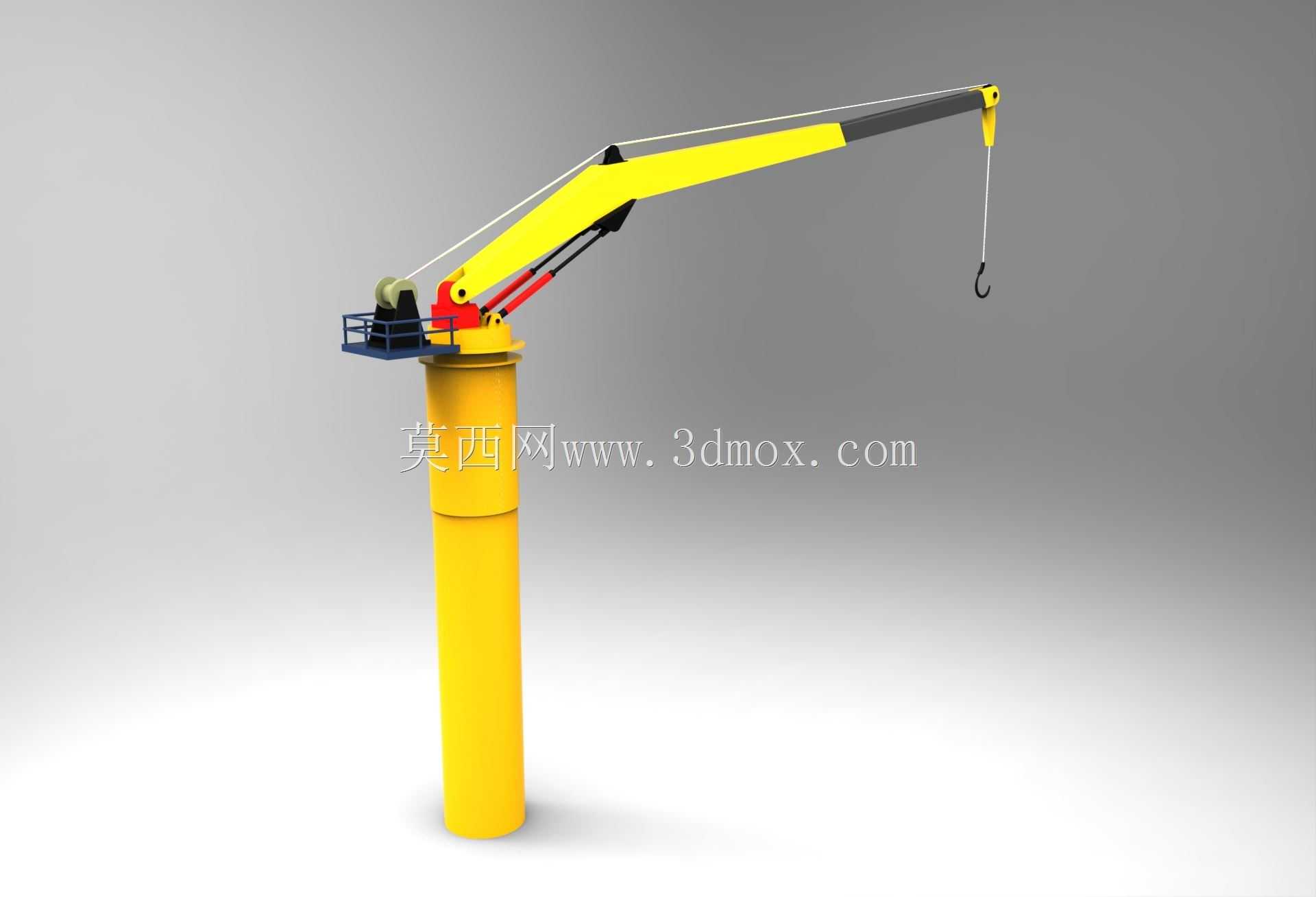

　　这款转向节臂起重设备的设计初衷，是匹配海上油气开采平台、钻井船这类海洋作业场景的甲板物料转运需求，区别于陆域常规起重设备，其从结构选型到安装边界的设定，都完全围绕高盐雾、大湿度、作业空间受限、甲板承载有限的海洋作业环境做适配。设备总安装高度达到21000mm，立柱采用立式圆筒形结构，底部通过法兰环与甲板预埋基座做刚性连接，安装时需要提前核对甲板下方的加强筋布局，确保吊装作业时的倾覆力矩能够通过基座均匀传导到船体主结构上，避免局部应力集中损伤甲板结构。

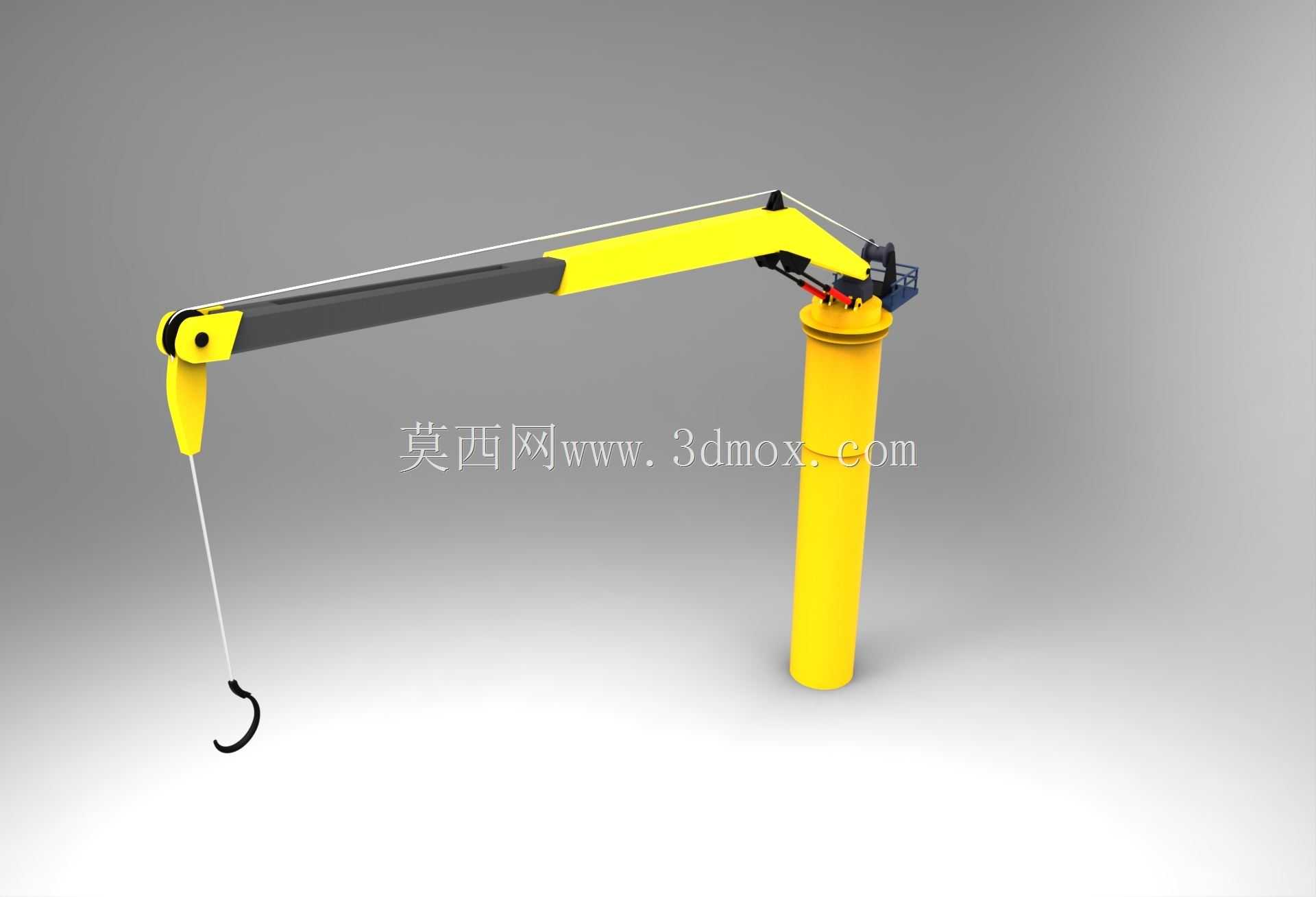

　　从功能特性来看，该设备采用折臂式转向节臂结构，相比直臂吊机，其折臂收拢后占用的甲板横向空间更小，在平台甲板设备排布密集的场景下，能够大幅减少非作业状态下的空间占用，避免遮挡甲板通行通道与其他作业设备的操作视野。臂架的转向节结构设置在臂架中段，作业时既可以实现臂架整体绕立柱的360度全回转，也能通过折臂关节的俯仰动作，调整吊钩的作业覆盖范围，能够覆盖立柱周边半径内的甲板物料吊运需求，甚至可以完成船舷侧的物资转运作业，适配平台与补给船之间的物料传递工况。

　　设计过程中，结构件的防腐处理是核心考量点，所有外露结构件都采用海洋级重防腐涂层体系，销轴、铰接点等运动部件全部选用耐海水腐蚀的不锈钢材质或者做特殊镀层处理，铰接位置配套密封防护结构，避免盐雾、海水侵入铰接缝隙造成锈蚀卡滞，保障海洋环境下长期作业的可靠性。臂架的截面采用箱型焊接结构，在保证结构强度、满足额定起重量要求的前提下，尽可能降低臂架自重，减少立柱与基座的承载负荷，适配海洋平台甲板的承载能力限制。

　　从作业场景适配性来说，这类起重设备主要承担平台日常运维过程中的零散物料吊运，比如维修配件、生产耗材、生活物资的甲板转运，不需要承担大吨位重型设备的吊装任务，因此其额定起重量设定偏向中小吨位，匹配日常零散吊运的作业需求，操作位设置在立柱顶部的侧方平台，操作人员可以直接观察到吊装作业的全范围视野，减少指挥配合的沟通成本，提升狭小甲板空间内的吊装作业安全性。臂架末端的吊钩组配套防摆结构，降低海上风浪造成的船体横摇、纵摇对吊装稳定性的影响，避免吊运过程中物料大幅晃动碰撞周边设备。

　　设备的液压管路全部采用内置式布局，沿臂架内部空腔排布，减少外露管路被盐雾腐蚀、被吊装物料剐蹭的风险，液压系统配套防水密封的控制阀组，能够适应海洋环境下的高湿度、降雨工况，不会因为水汽侵入造成阀组卡滞故障。立柱内部预留了回转支承、液压回转接头的安装空间，整体结构紧凑，没有多余的外凸结构，避免在甲板通行过程中造成磕碰风险。在建模过程中，需要重点核对折臂关节的运动干涉边界，确保臂架在全幅度俯仰、全角度回转过程中，不会和立柱结构、操作平台、甲板周边的预设设备产生碰撞，同时要校核不同臂架幅度下的整机重心位置，确保最不利作业工况下的整机稳定性满足船用起重设备的相关规范要求，安装法兰的螺栓孔位、基座连接尺寸也要和海洋平台通用的甲板基座标准匹配，降低现场安装的适配改造成本。
