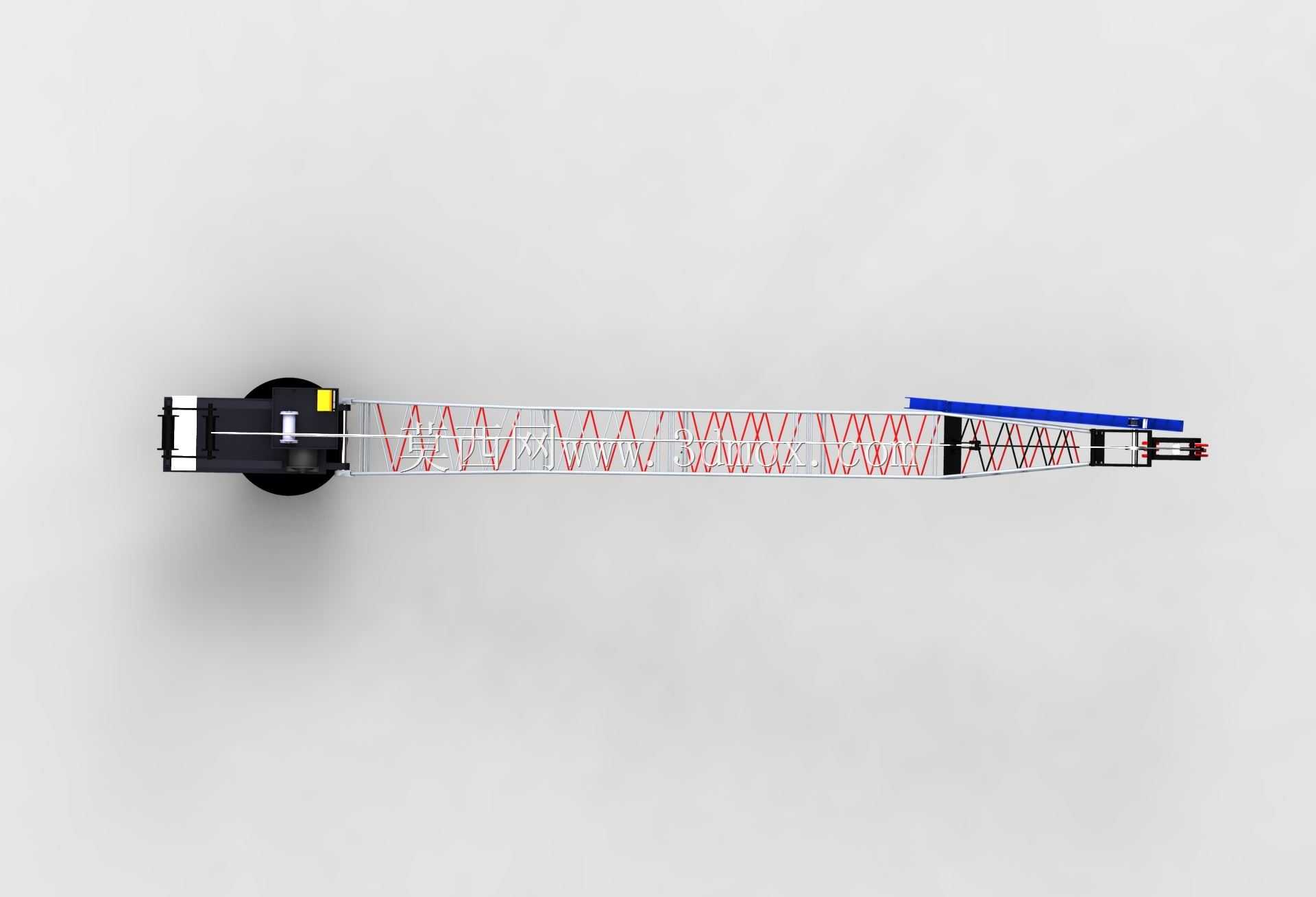

船用29米高结构臂式起重设备

　　这款安装于船舶甲板的结构臂式起重设备，总作业高度达到29000毫米，是专门适配钻井船、海洋工程作业船甲板作业场景的专用起重装备，核心服务于海上油气开发、海洋工程施工环节的甲板物料转运、设备吊装移位、钻具辅助吊运等高频作业需求。从安装边界来看，设备底部采用立柱式回转基座设计，基座与船舶甲板的预埋焊接底座直接连接，安装时需要匹配甲板预设的加强结构区域，基座下方的甲板结构需要提前做载荷加强处理，能够承受设备全幅度满载作业时的倾覆力矩与动载荷冲击，基座的回转支承选型匹配了海上高盐雾、高湿度的作业环境，密封等级满足长期户外露天作业的防护要求，避免海盐颗粒侵入回转啮合面造成异常磨损。从臂架结构设计来看，采用了桁架式组合臂架结构，

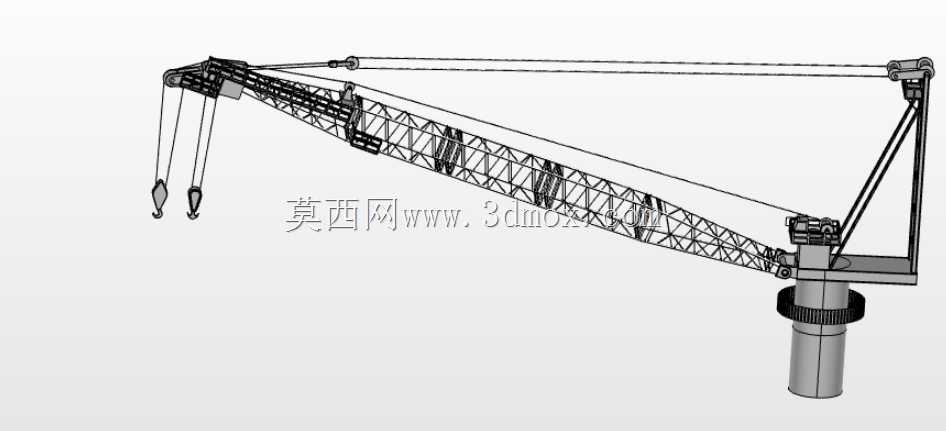

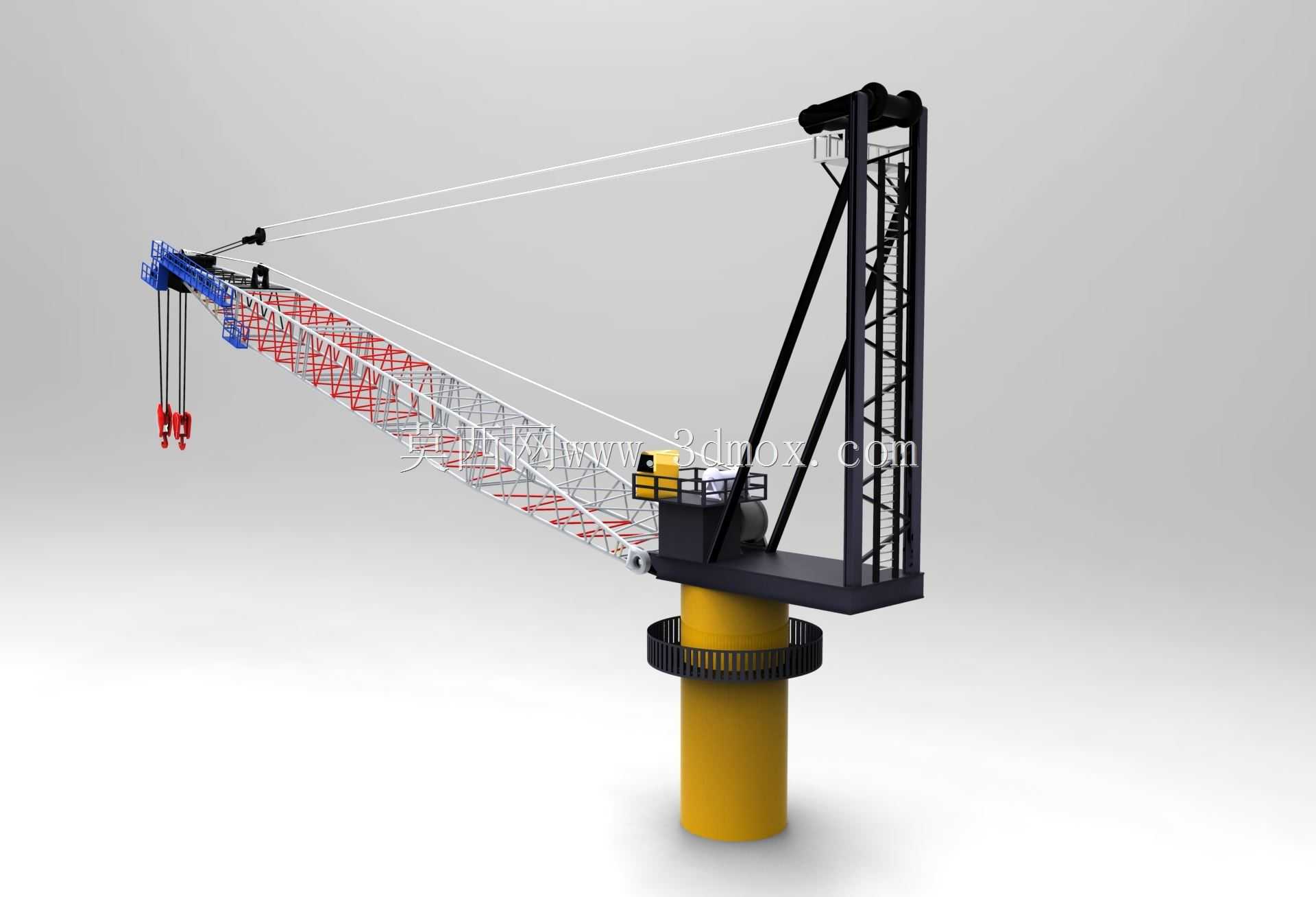

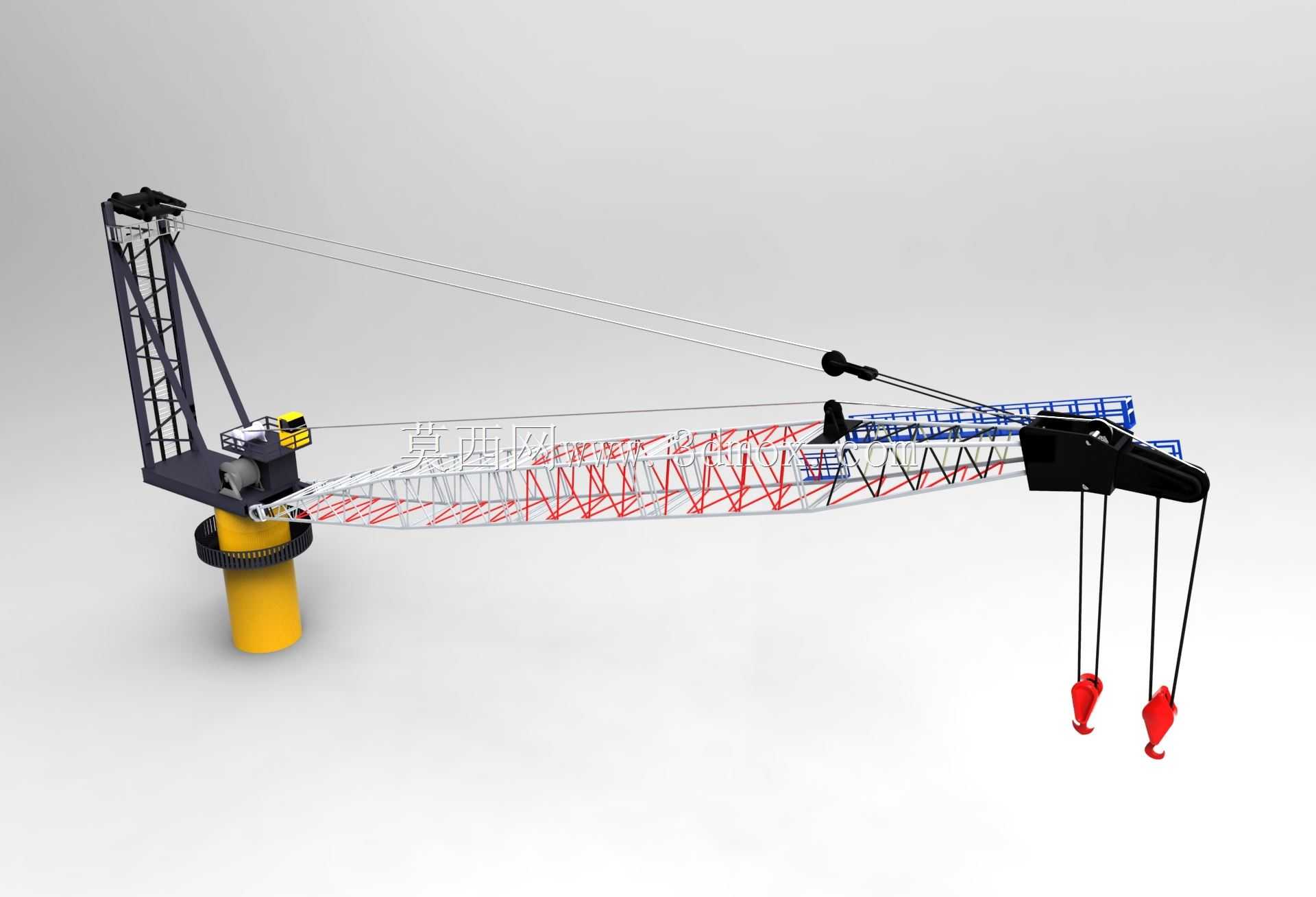

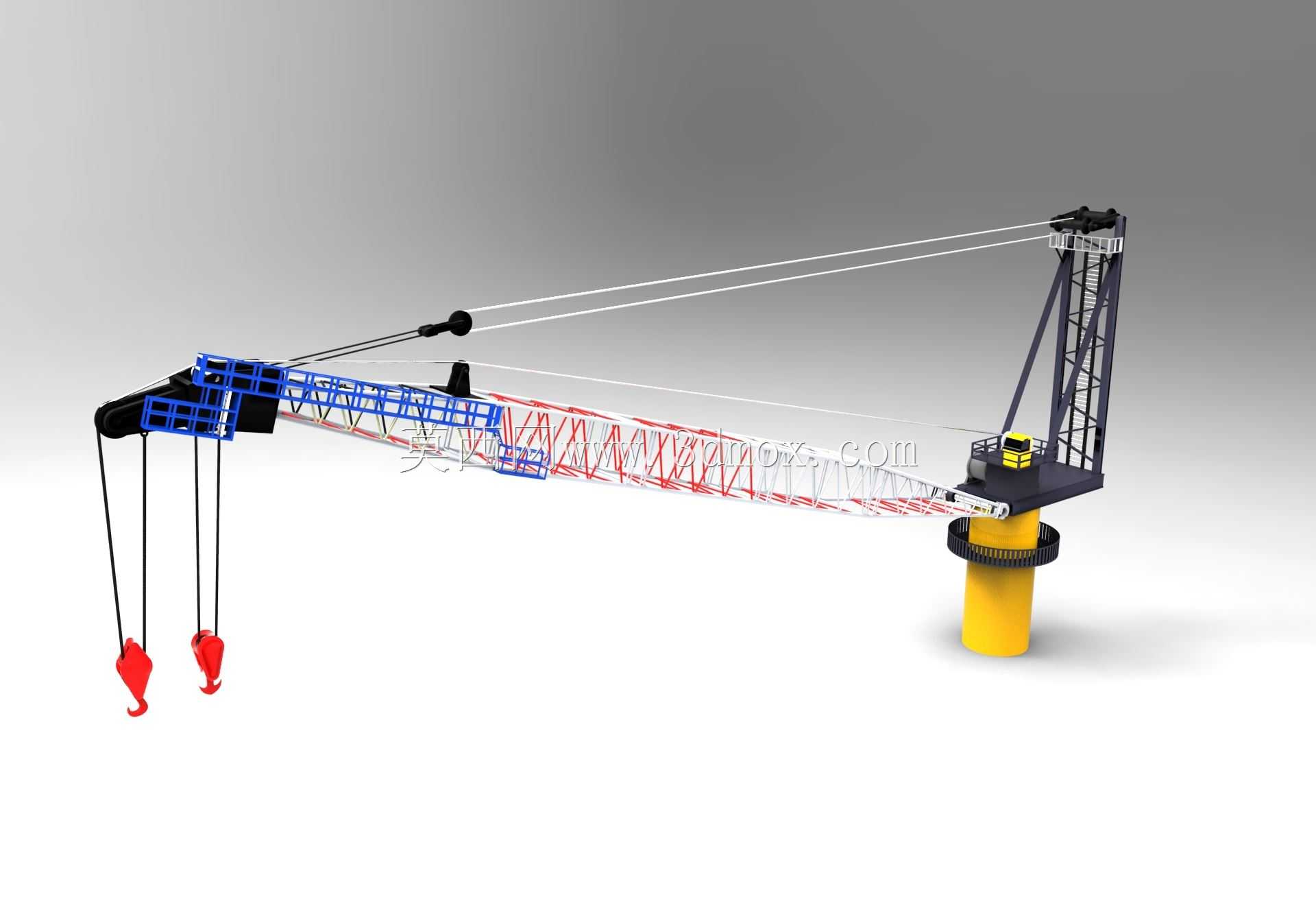

　　臂架主体分段采用不同截面的型钢焊接成型，靠近臂根的区段采用蓝色涂装的加强型桁架结构，承担主要的压弯载荷，臂架中段到臂头区段采用红白相间的桁架结构，在保证结构强度的前提下尽可能降低臂架自重，减少回转作业时的惯性载荷，同时醒目的涂装也能满足海上作业的可视性要求，避免作业过程中发生碰撞风险。臂架的变幅采用钢丝绳牵拉式结构，通过人字架顶部的变幅滑轮组牵拉臂架头部，实现作业幅度的调整，变幅钢丝绳的排布采用多倍率滑轮组设计，能够降低变幅机构的驱动载荷，同时保证变幅过程的平稳性，避免臂架出现大幅晃动。起升机构配置了双吊钩作业系统，主副吊钩分别匹配不同的额定起重量，能够覆盖不同重量等级的物料吊运需求，吊钩组配备了重力式防摆装置，在船舶横摇纵摇的工况下能够尽可能降低吊重的摆动幅度，提升海上作业的安全性，吊钩的滑轮组采用密封式轴承结构，适配海上高腐蚀环境的长期使用需求。设备的上部回转平台集成了起升绞车、变幅绞车、回转驱动机构以及操作室，操作室设置在回转平台的侧方位置，拥有开阔的作业视野，操作人员能够直接观察到臂架作业范围以及吊重的位置，操作室的围护结构采用密封保温设计，能够隔绝海上的高盐雾空气，同时配备必要的温控设施，保障操作人员在不同海况、不同气温条件下的作业环境。在功能特性上，这款起重机能够适应钻井船的多种作业工况，无论是码头靠泊时的大宗物料补给装卸，还是海上作业期间的钻杆、井口设备的吊运移位，或是平台周边作业机具的临时吊装，

　　都能通过调整臂架幅度与回转角度覆盖整个甲板作业区域，29米的作业高度能够满足多层甲板结构的设备吊装需求，即使是堆放高度较高的甲板物料，也能顺利完成起吊越过障碍物的作业动作。设计过程中充分考虑了船舶作业的动态特性，所有结构件的疲劳强度校核都加入了船舶横摇±5度、纵摇±2度的动态载荷工况，连接螺栓、焊接节点的安全系数都高于陆用起重设备的设计标准，避免船舶航行与作业过程中的持续振动造成结构连接失效。臂架的铰点位置经过多轮迭代优化，在保证最大作业幅度的前提下，尽可能降低臂架全收状态下的存放高度，避免影响船舶航行时的过桥净空要求，臂架搁置支座设置在甲板的专用位置，当设备长期不作业或者船舶长距离航行时，可以将臂架放置在搁置支座上，

　　锁定变幅与回转机构，降低航行过程中的风阻与结构载荷。设备的滑轮组、钢丝绳等易损件都采用了标准化的选型设计，方便海上作业期间的快速更换维护，所有外露的金属结构表面都做了多层防腐涂装处理，底漆采用环氧富锌材料，中间层为环氧云铁，面漆为耐候聚氨酯涂层，能够抵御海上盐雾、紫外线的长期侵蚀，延长设备的大修周期。从作业覆盖范围来看，当臂架全伸时，最大作业半径能够覆盖甲板外侧一定范围的舷侧作业区域，支持旁靠补给船的物料过驳作业，不需要额外调整船舶泊位就能完成两船之间的物料转运，大幅提升海上补给的作业效率。回转机构采用行星齿轮驱动结构，具备制动锁定功能，当吊重到达指定位置后能够锁定回转角度，避免海流、风力造成的吊重偏移，起升机构配备了载荷限制器与行程限位器，当起重量超过额定载荷或者吊钩上升到极限位置时会自动切断动力，防止过载或者过卷事故发生。
