手动挡车辆五速齿轮传动变速机构

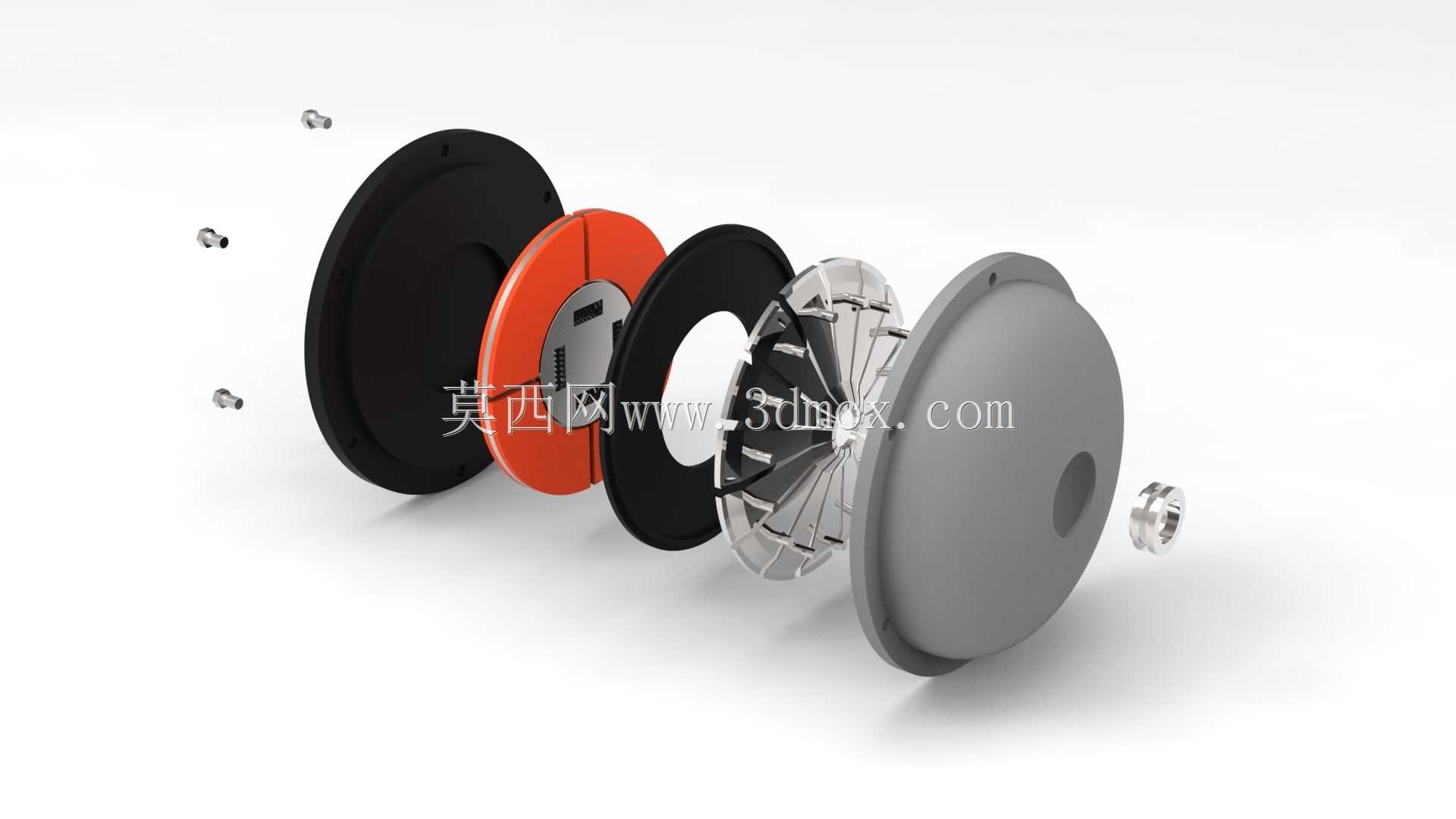

　　这套五速传动结构，核心服务于前置后驱布局的手动挡乘用车辆，也可适配小吨位轻型载货车辆的动力传输需求，日常工况下需要承接发动机输出端的扭矩波动，通过不同齿数比的齿轮副组合，把发动机输出的高转速低扭矩动力，转换为适配不同行驶场景的轮端输出特性。从实际装车场景来看，这套机构布置在离合器与传动轴之间的变速箱壳体内，输入轴通过花键对接离合器从动盘，输出轴通过法兰连接传动轴总成，整套传动组件的轴向安装尺寸需要匹配对应车型的变速箱壳体空腔，径向尺寸要避开壳体内壁的加强筋与换挡拨叉的运动行程，避免装配后出现运动干涉。设计过程中，首先要确定各挡位的传动比梯度，一挡采用大齿数比的齿轮副，满足车辆满载起步、爬坡时的大扭矩输出需求，此时主动齿轮齿数少、

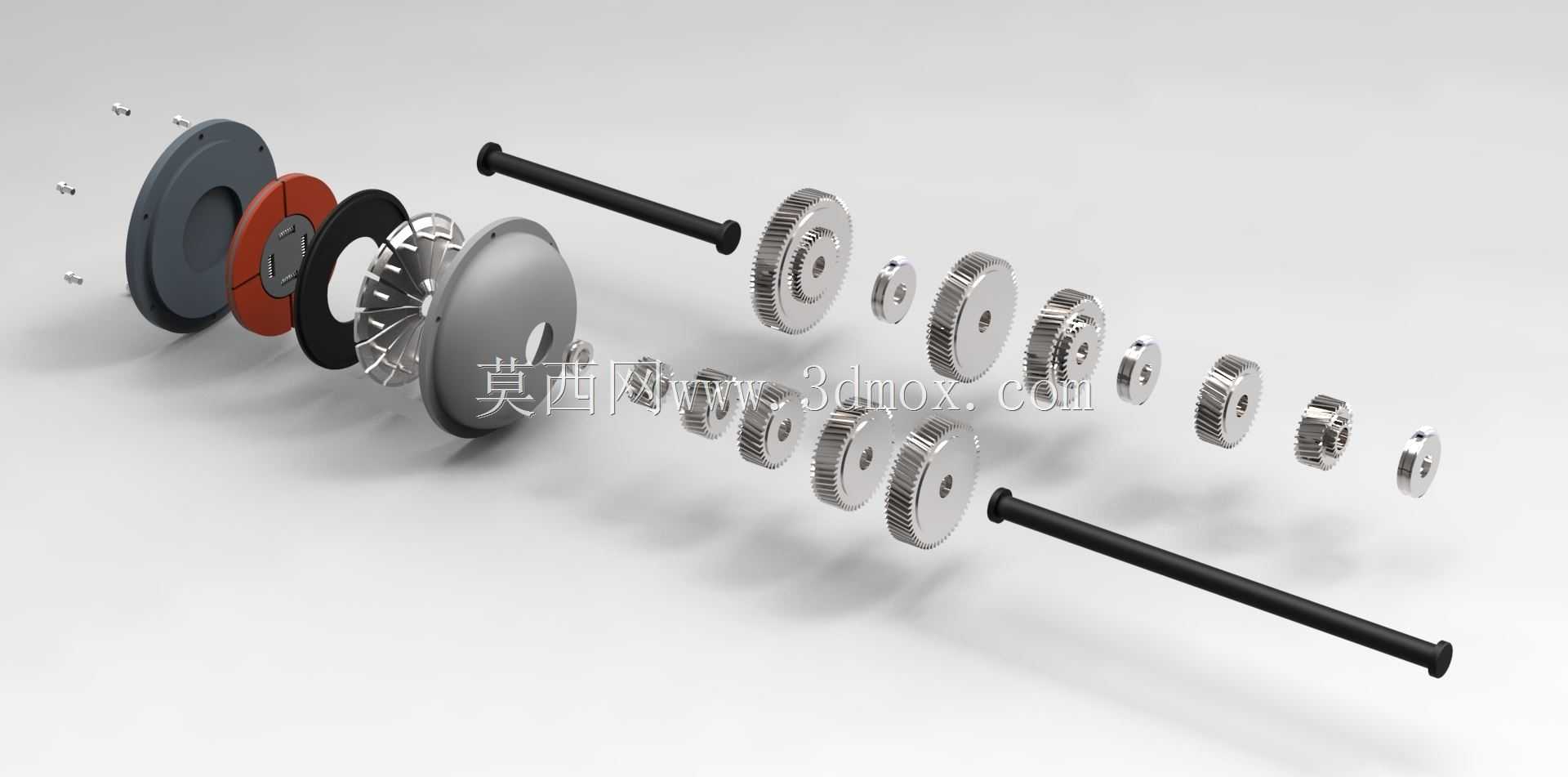

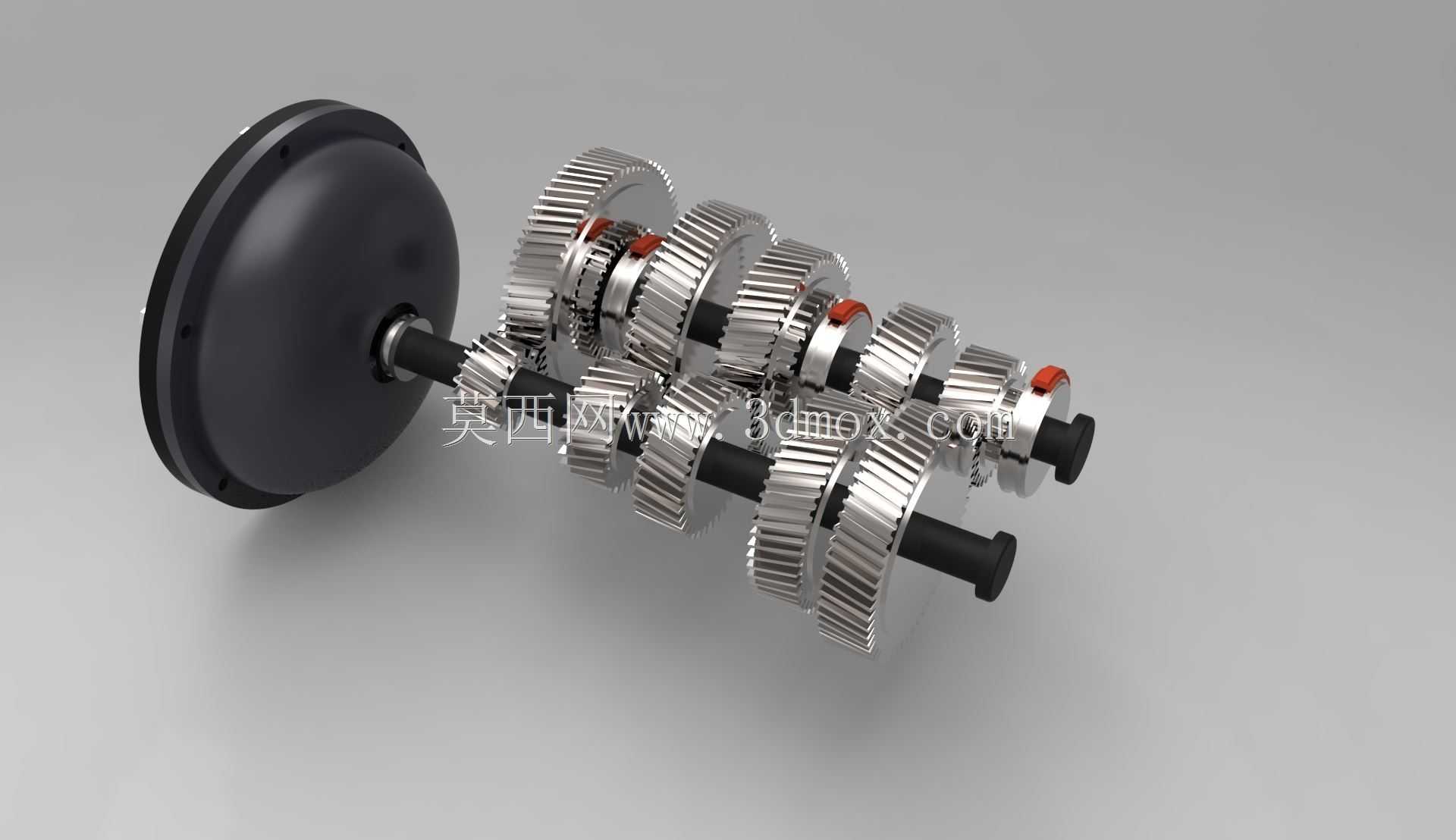

　　从动齿轮齿数多，输入轴转动多圈才能带动输出轴转动一圈，轮端可以获得足够的牵引力；二挡、三挡作为过渡挡位，传动比依次降低，适配车辆低速跟车、城区道路频繁加减速的工况，齿轮啮合的重合度设计在1.2以上，降低换挡过程中的齿轮冲击；四挡通常设计为直接挡，输入轴与输出轴通过接合套直连，传动比为1，此时动力传递路径最短，传动效率最高，适合车辆在铺装路面匀速巡航的场景；五挡为超速挡，传动比小于1，输出轴转速高于输入轴转速，能够降低发动机巡航转速，减少高速行驶时的燃油消耗与发动机磨损。整套传动组件采用两轴式布局，输入轴与输出轴平行布置，各挡位常啮合齿轮通过滚针轴承空套在轴体上，换挡时通过同步器接合套带动对应挡位的齿轮与轴体锁止，实现动力的传递，

　　这种布局相比三轴式结构轴向尺寸更紧凑，适合前置前驱或者小型后驱车型的布置需求。齿轮本身采用斜齿设计，相比直齿齿轮啮合过程更平顺，啮合时的接触面积更大，能够承受更大的传递扭矩，同时降低传动过程中的噪音，齿轮端面加工有同步器结合齿圈，齿端做倒角处理，方便同步器接合套顺利滑入啮合，减少换挡卡滞的概率。两根贯穿的长螺栓为输入输出轴的支撑定位轴？不对，实际是轴体本身采用高强度合金钢锻造，轴颈位置经过高频淬火处理，表面硬度达到HRC58-62，满足滚针轴承与支撑轴承的耐磨需求，轴上加工有花键槽用于固定同步器毂与轴承内圈，花键的配合精度选择6级，避免动力传递过程中出现花键松旷导致的异响。装配过程中，各齿轮之间的轴向间隙控制在0.1-0.3mm之间，间隙过小会导致齿轮受热膨胀后卡滞，间隙过大会导致齿轮轴向窜动，加剧啮合面的磨损，同步器的安装位置需要与各挡位齿轮的结合齿圈对齐，偏差不超过0.05mm，否则会出现换挡打齿、挡位挂入困难的问题。从实际使用的工况来看，这套传动机构需要承受频繁的扭矩冲击，尤其是在急加速、猛抬离合器的工况下，齿轮副的瞬时冲击扭矩可以达到额定扭矩的2.5倍以上，因此齿轮的芯部需要保持足够的韧性，避免冲击载荷下出现断齿问题，齿面经过渗碳淬火处理，深度控制在0.8-1.2mm，保证齿面的耐磨性能，长期使用后齿面的磨损量不超过0.2mm，不会出现传动异响、跳挡的问题。换挡拨叉的运动行程设计需要匹配各挡位同步器的滑动距离，

　　拨叉与同步器接合套的配合间隙控制在0.2-0.4mm，避免拨叉长期摩擦接合套导致的磨损，同时保证换挡时拨叉能够推动同步器完全挂入挡位，不会出现挡位半接合导致的齿轮打齿。整套机构的润滑采用飞溅润滑方式，变速箱壳体内加注规定量的齿轮油，齿轮转动过程中带起的润滑油会附着在齿轮啮合面、轴承、同步器等摩擦副表面，带走摩擦产生的热量与磨屑，齿轮油的粘度选择需要匹配车辆使用的环境温度，低温环境下选择低粘度齿轮油，避免冷启动时齿轮油流动性差导致的润滑不足，高温环境下选择高粘度齿轮油，避免高温下油膜破裂导致的齿轮磨损。在三维建模过程中，所有齿轮的齿形参数都按照渐开线圆柱齿轮的标准生成，模数根据传递扭矩的大小选择，齿顶高系数、顶隙系数都采用标准值，保证齿轮啮合时的侧隙在合理范围内，既不会因为侧隙过小导致齿轮卡滞，也不会因为侧隙过大导致传动过程中出现冲击异响。各零件的装配约束按照实际装配关系添加，齿轮之间添加齿轮啮合约束，能够模拟实际转动时的传动比关系，同步器的滑动行程按照实际尺寸设置，可以模拟换挡过程中同步器的移动轨迹，验证各零件之间是否存在运动干涉，尤其是换挡过程中拨叉、同步器、齿轮之间的位置关系，避免设计阶段出现干涉问题，减少后续样机试制的修改成本。
