48米主臂履带式重型起重作业设备

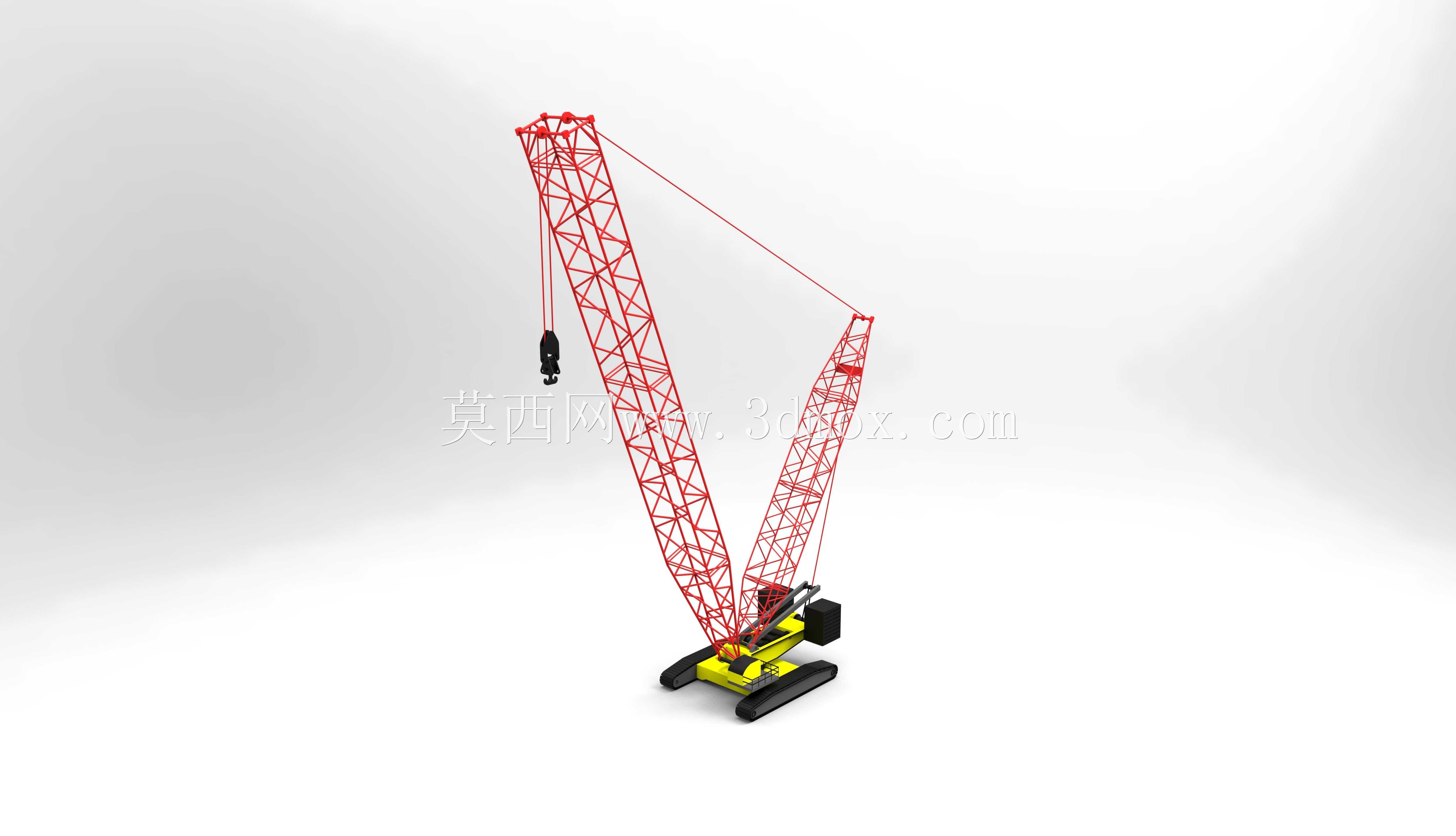

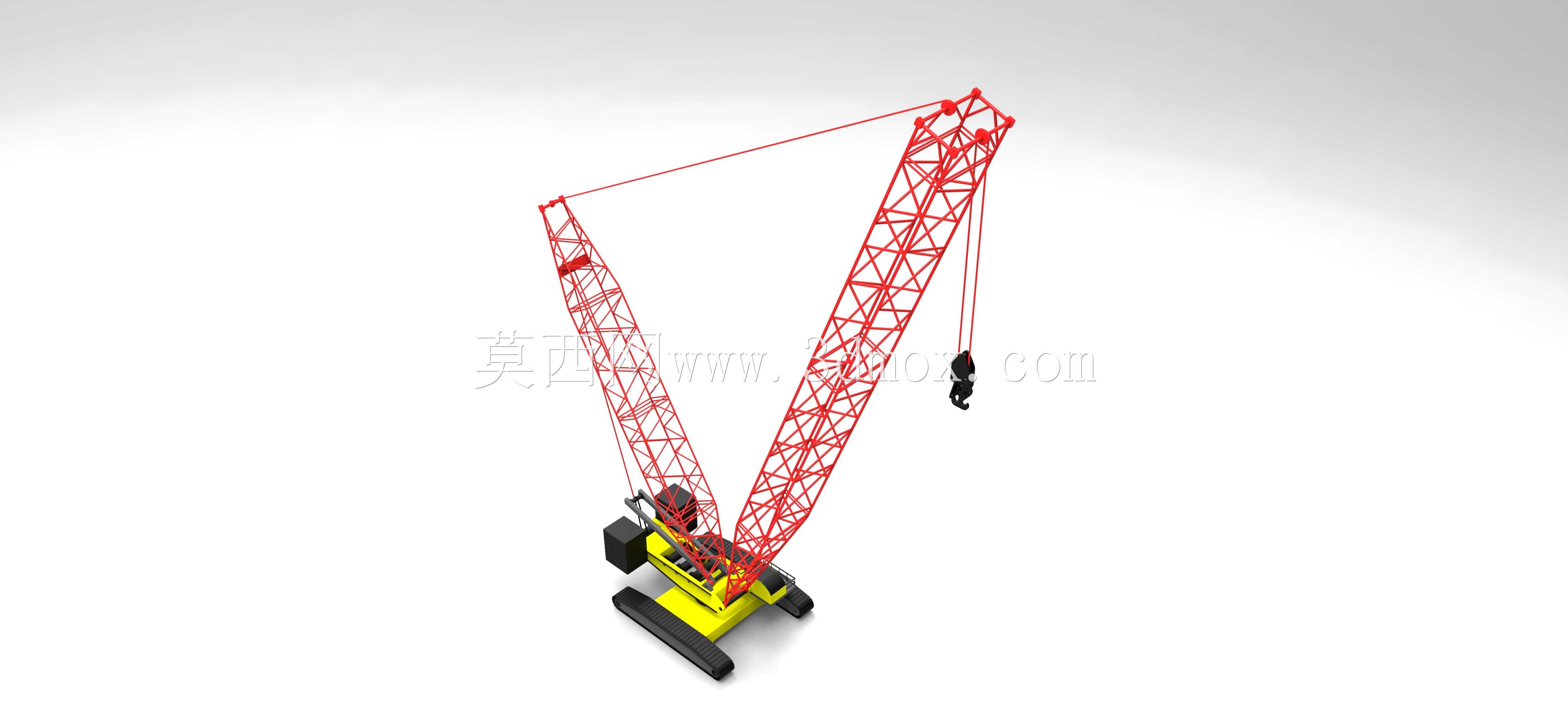

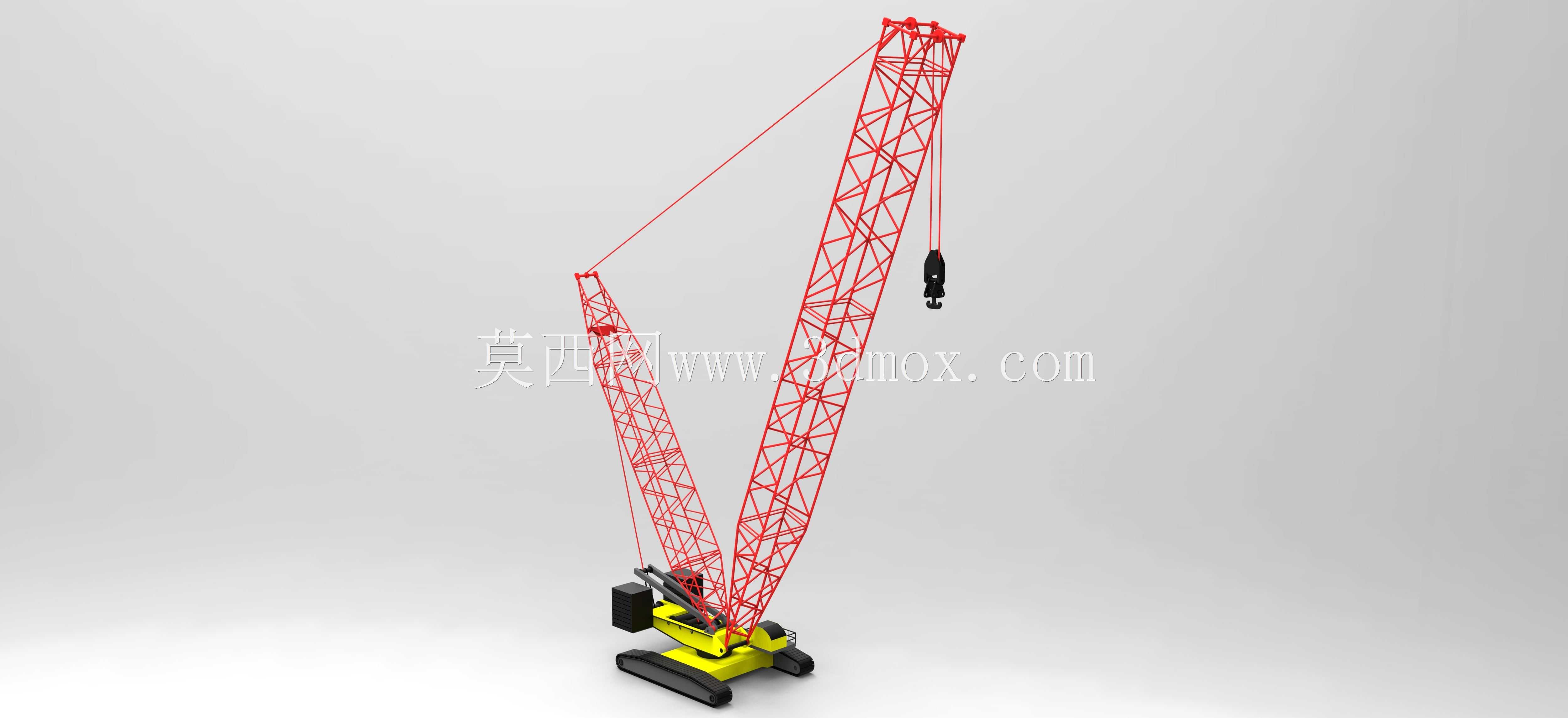

　　在大型基建、石化装置安装、风电塔筒吊装这类对起重吨位与作业幅度有高要求的场景里，履带式桁架臂起重机始终是核心作业装备，这款48米主臂构型的履带吊，正是针对中长作业半径下的重载吊装需求做的构型还原。不同于汽车吊需要支腿撑地才能作业的限制，履带底盘自带的大接地面积能让设备在未硬化的施工场地、松软泥泞的工地路面直接带载行走，这一点在厂区改扩建、野外风场这类进场道路条件差的作业场景里优势格外明显，不用额外铺设钢板路基就能完成工位转移，能省掉不少场地预处理的工序耗时。

　　从功能特性来看，这套模型完整还原了桁架臂的受力传递逻辑：主臂采用空间桁架结构，用型钢焊接成格构式截面，相比实腹式臂架能大幅降低自重，同时保证足够的抗弯、抗扭刚度，48米的主臂长度可以覆盖大部分10层以内建筑的构件吊装、中小型化工塔器的直立吊装、2MW级风电塔筒下段的吊装作业需求。臂架与底盘的连接采用回转支承结构，能实现360度全回转作业，配合主卷扬的钢丝绳收放、变幅钢丝绳的角度调整，可以在不同作业半径下匹配对应的额定起重量，作业时吊钩通过滑轮组与臂头连接，钢丝绳的走绳路径也做了完整还原，能直观看到起升机构的力传递路径。

　　做这个模型的设计思路，核心是先锚定作业边界再倒推结构参数：首先确定主臂最大起升高度48米对应的作业场景，对应的最大作业幅度大概在34米左右，这个幅度下的额定起重量要满足10吨级构件的吊装需求，所以臂架的弦杆、腹杆选型都要匹配这个受力等级，避免臂架在侧向风载、起制动冲击载荷下出现失稳。底盘部分的设计重点是平衡接地比压与整机重量，履带的轨距、履带板宽度要匹配整机总重，保证接地比压控制在0.1MPa以内，才能在软基场地作业，同时底盘上的配重布置位置要做优化，保证不同臂长、不同幅度下的整机稳定性，避免侧翻风险。

　　安装边界方面，这款设备的整机运输宽度控制在3.5米以内，符合公路大件运输的宽度限值，转场时主臂可以分段拆解，每段臂架长度不超过12米，能满足普通货运平板车的装载要求，现场组装时用辅助吊车配合就能完成臂架拼接，不需要额外的大型吊装设备。作业时的尾部回转半径大概在4.5米左右，规划工位时要在设备尾部预留足够的安全距离，避免回转时碰撞周边构筑物；履带的纵向长度大概在6米左右，作业时不需要伸出支腿，只要保证场地地面的承载力满足要求，就能直接开展吊装作业。

　　从结构细节来看，模型里还原了变幅机构的布置位置，变幅卷扬安装在转台前部，通过钢丝绳拉拽主臂上部的变幅拉板，实现主臂仰角在30度到80度之间的调整，不同仰角下对应的起升高度、作业幅度都符合实际设备的性能曲线。主卷扬机构带有钢丝绳排绳器，能避免钢丝绳乱绳磨损，延长钢丝绳使用寿命；吊钩组采用动滑轮结构，能根据起重量需求调整滑轮倍率，小倍率时起升速度快，适合轻载快速吊装，大倍率时起重量大，适合重载低速就位。操作室布置在转台左侧，视野能覆盖臂架作业区域与吊钩落点，方便操作人员精准控制吊装位置。

　　这类履带吊在实际施工中，经常需要配合不同的副臂拓展作业范围，但48米主臂的基础构型已经能覆盖80%以上的常规中型吊装场景，不管是钢结构厂房的钢柱钢梁吊装、市政工程的桥梁构件架设，还是厂区内的设备检修吊装，都能独立完成作业，不需要额外搭配其他起重设备。建模时特意保留了桁架臂的腹杆连接细节、履带板的拼接结构、卷扬的滚筒轮廓，这些细节能让模型在做施工方案模拟、作业工况演示时更贴近真实设备的状态，不会因为结构过度简化导致模拟结果出现偏差。
