农用越野车辆深花纹防滑车轮三维设计

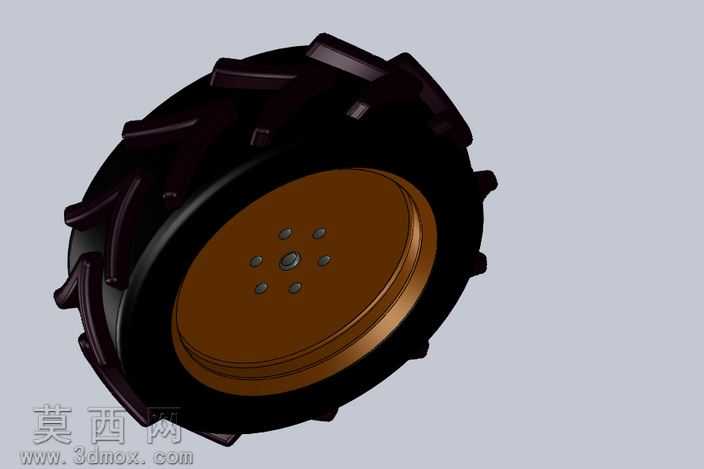

该车轮模型采用三维参数化建模方式完成整体构建，建模过程中先以旋转凸台命令生成轮毂的基础基体，针对轮毂中心的安装孔位，采用圆周阵列的方式均匀排布七个定位安装孔，保证孔位的同轴度与等分精度，轮毂边缘的阶梯限位结构通过拉伸切除与圆角命令逐步细化，还原金属轮毂的装配限位特征。轮胎部分的建模重点在于胎面的深花纹防滑结构，先绘制单块人字形防滑齿的截面轮廓，通过沿轮胎外圆周的螺旋线引导扫描生成单个齿形特征，再通过圆周阵列命令将所有防滑齿均匀排布在胎面外侧，同时对齿根位置添加过渡圆角，避免应力集中的结构缺陷，还原农用或越野轮胎的抓地结构特性。材质渲染阶段，轮毂部分赋予棕褐色金属烤漆材质，调整材质的反射光泽度与粗糙度参数，模拟金属轮毂表面的半哑光漆面质感，边缘的金属包边部分调高反射参数，呈现金属亮边的视觉效果；轮胎部分赋予深黑色高粗糙度橡胶材质，添加细微的颗粒纹理贴图模拟橡胶表面的磨砂质感，区分橡胶与金属材质的视觉差异。结构设计上，轮毂与轮胎采用过盈配合的装配结构，轮毂外侧的环形凸台与轮胎内侧的环形凹槽完全契合，保证两者装配后的同轴度与连接稳定性，中心的安装孔位预留了标准紧固件的装配间隙，可适配对应规格的车桥安装法兰。设计思路围绕非铺装路面的行走需求展开，加深的胎面花纹可在泥泞、松软路面提供更强的抓附力，避免行走过程中出现打滑问题，轮毂的多螺栓安装结构可提升轮组与车桥的连接强度，适配大扭矩的动力输出场景，整体模型的结构细节完整，各部件的装配关系清晰，可用于行走机构的结构展示、装配模拟以及相关车辆的整机配套设计参考。
