多工位联动无心定位工装夹具结构设计

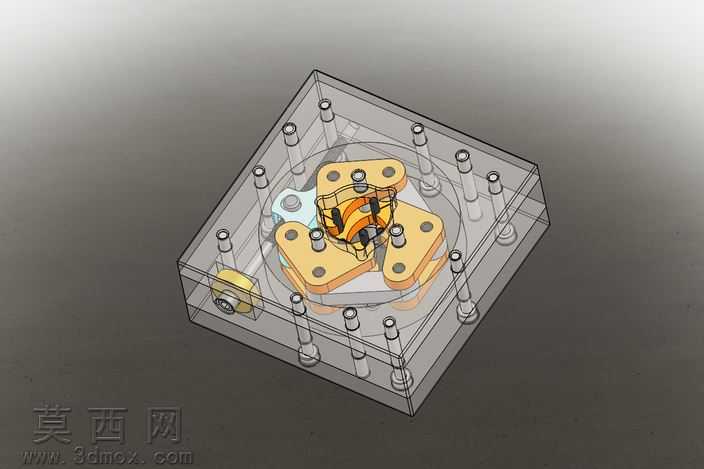

本作品为多工位联动无心夹具的三维结构设计，整体采用封闭式盒式基座作为承载主体，建模过程中严格遵循机械加工装夹的精度要求，对每一处配合间隙、定位基准都做了参数化约束，确保各运动部件在模拟装配状态下无干涉、无错位。模型搭建阶段，先完成基座的框架结构建模，对基座上的导向柱安装孔、定位销孔做同轴度约束，保证后续安装的导向部件运行顺滑；再依次构建内部的三爪联动定位组件，三个定位压块采用对称式布局，每个压块都通过铰接销与中心的驱动凸轮连接，建模时对铰接处的转动副做了运动仿真约束，可直观展示驱动凸轮转动时，三个压块同步向中心收拢、对工件实现无心定位夹紧的动作过程。材质渲染方面，将外部基座设置为半透明工程塑料材质，既可以清晰展示内部的传动结构，又能体现外壳的防护属性；内部的定位压块设置为硬质合金材质，赋予金属磨砂质感，凸显装夹部件的耐磨属性；导向柱、铰接销等标准件采用镀铬金属材质，还原标准五金件的光亮金属质感；驱动端的调节旋钮采用防滑纹理设计，表面做哑光橡胶材质处理，模拟实际操作时的握持手感。结构设计上，该无心夹具无需依赖工件的中心孔定位，通过三个同步动作的压块从工件外圆实现多点抱紧，适配无中心孔的轴类、盘类零件的装夹需求，周边均匀布置的导向柱既为内部组件提供运动导向，也承担了外壳的连接固定作用，整体结构紧凑，装夹动作同步性好，可有效避免装夹过程中的工件偏心问题，适合集成到自动化加工工位中完成工件的快速定位装夹。设计过程中充分考虑了夹具的拆装维护性，所有连接部件都采用标准紧固件连接，内部传动组件无复杂异形结构，加工难度低，装配流程简单，同时对夹紧行程做了参数化预留，可通过更换不同规格的压块适配一定尺寸范围内的工件装夹，具备较好的通用性。
