线切割专用夹持万力工装结构设计

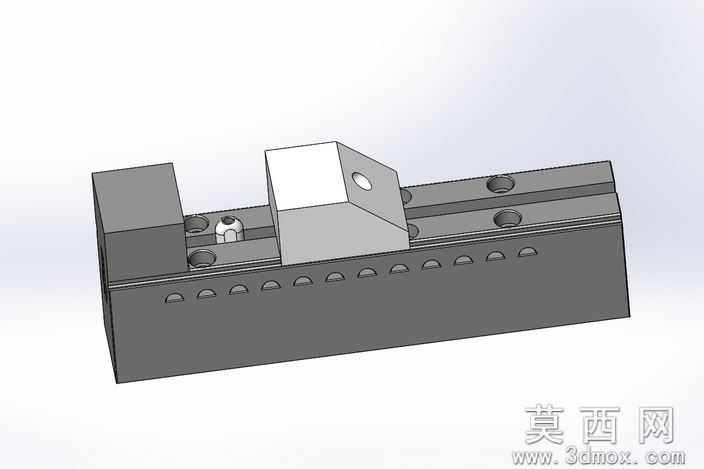

本作品为线切割加工场景专用的精密夹持万力三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸公差规范，对每一处结构特征都做了符合生产实际的还原。模型主体采用长条形基座作为承载基础，基座表面等距排布多组安装定位孔，可适配不同规格的线切割机床工作台安装需求，基座侧面设计有连续的齿状调节槽，用于实现夹持行程的快速粗定位。活动夹持块与固定夹持座分别设置在基座的两端，固定夹持座与基座采用一体式结构设计，保证夹持基准的刚性与稳定性，活动夹持块通过内嵌的滑动导轨结构与基座配合，滑动接触面做了贴合度优化，避免夹持过程中出现偏摆晃动。夹持块的锁紧结构采用内置式压紧螺钉设计，螺钉头部做了内六角沉头处理，既保证锁紧力的均匀传递，又避免外露结构干涉线切割的走丝路径。模型渲染阶段采用金属磨砂材质模拟实际工装的合金钢材质质感，对基座表面的安装孔、调节槽、夹持工作面分别赋予不同的粗糙度表现，固定面呈现精磨后的哑光金属质感，滑动配合面呈现更高的光洁度效果，锁紧螺钉做了发黑处理的材质区分，整体渲染效果贴近真实工业工装的视觉表现。设计过程中充分考虑线切割加工的工况需求，整体结构做了矮化处理，降低夹持工装的整体高度，避免工件装夹后高度过高影响线切割的加工行程，同时夹持工作面做了直角精度优化，保证装夹工件的垂直度符合线切割加工的精度要求，夹持行程覆盖常规小型五金零件、模具镶件的装夹尺寸范围，基座底部做了平整化处理，可直接吸附在机床的磁台表面，也可通过侧边的安装孔实现螺丝锁紧固定，适配不同的装夹固定方式。模型的所有配合间隙都按照实际装配公差设置，活动块的滑动行程无卡顿干涉，锁紧结构的运动路径完整还原，可直接用于工装加工的图纸导出、装配模拟演示以及线切割加工的工装选型参考，整体结构紧凑实用，无冗余设计特征，每一处结构都服务于精密装夹的功能需求。
