组合式电火花加工专用工装夹具

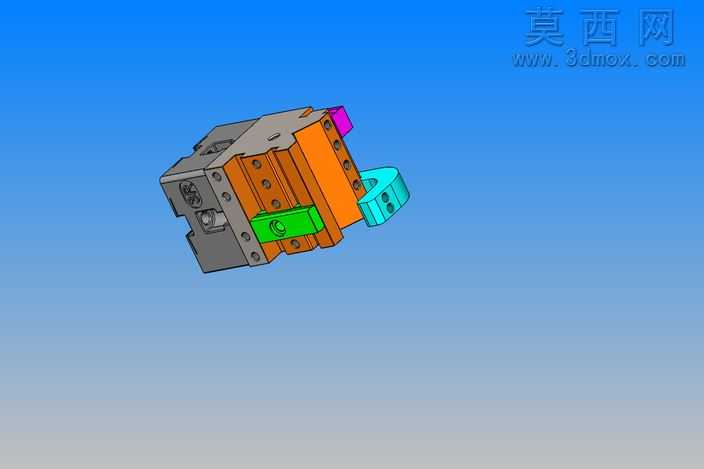

本款组合丝电火花加工夹具采用三维参数化建模方式完成整体设计，建模过程中严格遵循电火花加工工艺的装夹精度要求，对各组件的配合公差、定位基准做了精细化设定。模型渲染阶段采用蓝白渐变背景突出夹具主体结构，不同功能模块通过差异化材质配色区分：主体承载结构采用深灰色金属哑光材质模拟调质钢的力学性能基座，橙色定位块采用硬质合金质感材质体现耐磨工作面属性，绿色锁紧件、青色导向件、紫色限位件分别采用对应工程塑料或合金的材质表现，既清晰区分各部件功能，也还原了实际工装的材质搭配逻辑。结构设计上采用模块化组合思路，将定位组件、锁紧组件、导向组件、限位组件集成为一体式工装，各模块之间通过精密槽位与紧固件连接，可根据不同加工工件的尺寸、装夹需求快速调整组合状态，适配多规格工件的电火花加工装夹需求。设计过程中重点考量了电火花加工的工况特性，针对加工过程中的电极进给路径、排屑空间做了避让设计，夹具的装夹受力点经过力学仿真优化，避免装夹变形影响加工精度，同时兼顾了工装的拆装便捷性，可快速完成工件装夹与更换，有效提升电火花加工的工序效率。各部件的连接结构均做了防松设计，适配电火花加工过程中的微振动工况，保证长时间加工过程中的装夹稳定性，定位基准面的平面度、平行度参数均按照精密工装的公差等级设定，满足精密电火花加工的精度要求。
