适配10mm磁铁的可调式磁锁结构

　　在小型设备舱门、电控箱检修门、桌面工装定位挡板这类需要频繁开合、同时要求闭合后无明显外露锁件的场景里，常规的碰珠锁、卡扣锁要么存在开合磨损快、要么闭合间隙无法适配装配公差的问题，这款可调磁锁结构正是针对这类痛点完成的结构设计。从实际使用逻辑出发，这款磁锁的核心作用是依靠磁吸力实现活动部件与固定基座的快速吸合锁定，同时支持磁吸力度、吸合位置的微调，避免因加工误差、长期使用磨损出现的吸合错位、锁止失效问题。

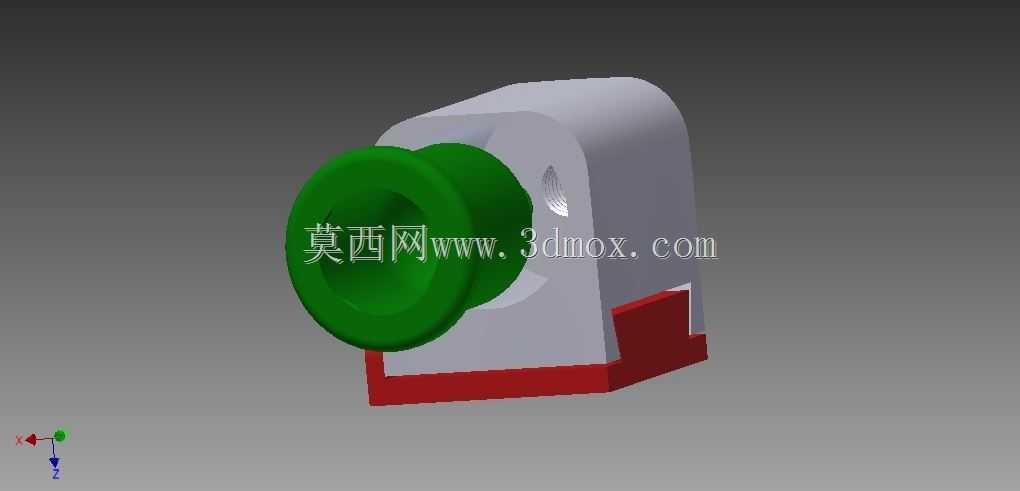

　　结构设计上，主体基座采用L型支撑结构，底部预留的平直安装面可以直接通过螺丝固定在设备框架、工装台架的预设安装位上，安装面边缘做了直角避让，能够贴合框架的直角安装边，不需要额外加工让位槽，降低配套安装面的加工要求。基座上部的弧形承托结构用来容纳磁吸组件，绿色的磁吸端帽采用内凹弧面设计，一方面可以增大与被吸附金属件的接触导向范围，当活动门闭合时存在3mm以内的位置偏差时，弧面可以引导磁吸端自动对准吸附位置，不需要使用者刻意对位；另一方面端帽采用非金属耐磨材质，长期开合摩擦不会出现金属件的锈迹、刮屑问题，适合用在无尘车间的小型设备、检测工装的门体上。

　　可调功能的实现依托基座与磁吸组件之间的间隙配合结构，磁吸组件可以在基座的安装槽内沿轴向做小范围的位置调整，调整到位后依靠侧边的紧定结构完成位置固定，当被吸附的门体因为长期使用出现铰链下沉、密封胶条压缩量变化导致的闭合间隙变化时，不需要拆卸整个锁具，只需要调整磁吸组件的伸出长度，就能重新匹配最佳的吸合距离，保证磁吸力处于合适区间——既不会因为间隙过大吸力不足导致门体意外松脱，也不会因为间隙过小吸合过紧导致开门需要的力度过大，不适合小型轻质门体使用。

　　从安装边界来看，这款磁锁整体占用的安装空间非常紧凑，基座的垂直安装高度控制在30mm以内，横向宽度不超过25mm，适合安装在空间局促的小型设备内部，不会和设备内部的走线、其他元器件产生干涉。磁吸端的直径匹配10mm规格的圆柱形磁铁，磁铁嵌装在端帽内部，不会出现磁铁脱落、移位的问题，磁吸力的大小可以根据实际使用需求更换不同牌号的磁铁完成调整，不需要改动整体的外部安装尺寸，同一款锁体就能适配从塑料轻质舱门到薄金属检修门的不同负载需求。

　　实际应用中，这类可调磁锁除了用在设备门体的锁止上，还可以拓展用在工装夹具的快速定位上，比如小型工件的焊接工装、检测工装的活动挡块，依靠磁吸力实现挡块的快速固定与拆卸，相比螺丝固定的挡块调整效率提升明显，同时没有卡扣结构的磨损问题，长期使用的维护成本更低。设计过程中特意将磁吸端的受力方向与基座安装面的受力方向做了垂直分散，当门体受到横向外力拉扯时，力会直接传递到基座的安装螺丝上，不会作用在磁吸组件的调整结构上，避免长期受力导致调整位置移位，保证锁止状态的稳定性。基座底部的红色衬垫部分采用软性耐磨材质，一方面可以在安装时起到垫片作用，弥补安装面的平面度误差，另一方面当磁锁受到意外撞击时可以起到缓冲作用，避免硬接触导致的基座开裂、磁铁碎裂问题。
