儿童玩具车飓风动力轮毂适配结构

　　这套轮毂适配结构主要面向小型轮式移动载具的动力输出场景，常见于儿童电动玩具车、小型手推作业车、DIY移动平台的行走轮组改造，核心作用是完成驱动电机输出轴与行走轮体的刚性连接，传递电机输出扭矩的同时，保证轮体转动过程中的同轴度与连接可靠性，避免轮体在负载行进、转向过程中出现松脱、偏摆的问题。从结构设计逻辑来看，整个连接组件分为轮毂连接座、轮辋适配环、轴孔锁紧结构三个核心部分，轮毂连接座采用带法兰边的筒状结构，法兰边上均匀分布三个安装孔，对应轮辋内侧的安装点位，安装时通过紧固件将连接座与轮辋固定为一体，筒状部分的内孔做了键槽结构，能够与驱动电机的输出轴形成周向限位，避免扭矩传递过程中出现轴孔打滑的问题。

　　轮辋适配环采用台阶式结构，外圈尺寸匹配10英寸无平实心轮胎的内圈安装位，内圈与轮毂连接座的外圈做过盈配合设计，装配时可通过压装完成定位，不需要额外的紧固件即可保证连接座与轮辋的同轴度，减少装配工序的同时降低了连接点松动的风险。轴孔锁紧结构设置在连接座的外端面，采用顶丝锁紧的方式，当电机输出轴插入连接座内孔到位后，拧紧端面的顶丝即可完成轴向限位，防止轮体在行进过程中沿轴向窜动脱出，这种锁紧方式拆装便捷，不需要专用工具即可完成轮体的更换与维护，非常适合DIY改造场景下的快速拆装需求。从安装边界尺寸来看，整个轮毂连接座的轴向长度控制在45mm以内，最大外径为62mm，法兰边的安装孔中心距为48mm，适配的电机输出轴直径范围为8-12mm，可兼容市面上多数小型直流减速电机的输出轴尺寸，不需要额外加工轴套即可完成适配。轮辋适配环的外圈直径为120mm，刚好匹配10英寸实心轮胎的标准内圈尺寸，轮胎安装到位后，整个轮组的总宽度控制在75mm以内，不会超出小型载具的轮舱安装空间，转向过程中也不会与车架结构发生干涉。在实际应用场景中，这套结构除了适配儿童电动玩具车的原厂轮组替换外，还可用于小型R/C作业车辆的行走轮改造，比如自制割草机、小型搬运推车、移动巡检平台的轮组搭建，搭配双H桥30A电机驱动器、通用R/C控制器即可完成行走系统的搭建，也可配合Arduino控制板实现自主行进、路径跟踪等功能。结构设计过程中充分考虑了3D打印加工的工艺特性，所有连接部位的壁厚均设置为3mm以上，避免打印过程中出现壁厚不足导致的强度问题，所有转角位置均做了R2以上的圆角过渡，减少打印过程中的应力集中，同时避免装配过程中出现锐边划伤的问题。

　　连接座的筒状部分做了局部加厚处理，对应键槽与顶丝孔的位置壁厚增加到5mm，保证扭矩传递过程中不会出现键槽开裂、顶丝孔滑丝的问题。法兰边的安装孔做了沉头设计，紧固件安装后头部不会突出法兰端面，避免与轮辋内侧发生干涉，同时保证连接面的平整性，让轮辋与连接座的贴合更加紧密，减少转动过程中的跳动量。从受力角度分析，整个轮组在负载状态下，轮毂连接座需要承受来自车身的垂直载荷、电机输出的扭转力矩以及行进过程中路面带来的冲击载荷，因此结构上在筒状部分与法兰边的连接位置做了三角加强筋设计，加强筋的厚度为2.5mm，均匀分布在法兰端面，有效提升了连接位置的结构强度，避免重载情况下法兰边与筒状部分连接处发生断裂。

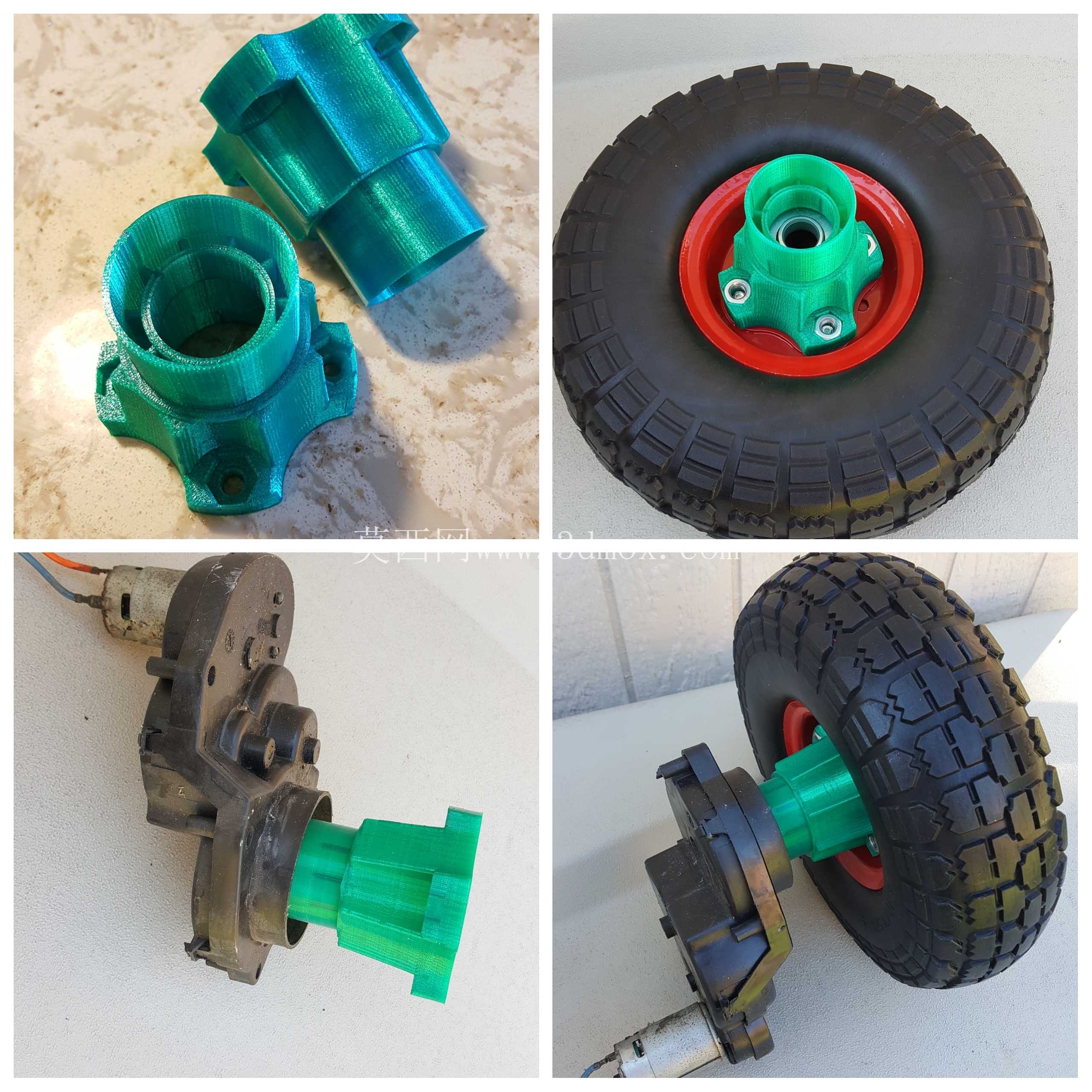

　　轮辋适配环与连接座的配合面做了滚花纹理设计，压装完成后配合面之间的摩擦力更大，即使在大扭矩输出的情况下也不会出现连接座与轮辋之间的相对转动，保证动力传递的可靠性。在实际装配过程中，需要先将轮毂连接座压入轮辋适配环内，保证两者的端面齐平，再将组装好的连接组件通过法兰边的安装孔固定到轮辋内侧，之后将轮胎套装到轮辋上，最后将整个轮组对准电机输出轴插入，到位后拧紧顶丝即可完成装配，整个装配过程不需要复杂的工装，普通用户即可独立完成。针对不同的使用场景，还可以对连接座的内孔尺寸进行调整，适配不同直径的电机输出轴，法兰边的安装孔位置也可以根据不同轮辋的安装点位进行调整，具备较强的通用性，能够满足多数小型轮式移动载具的动力轮连接需求。
