树莓派Zero复古游戏机外壳结构设计

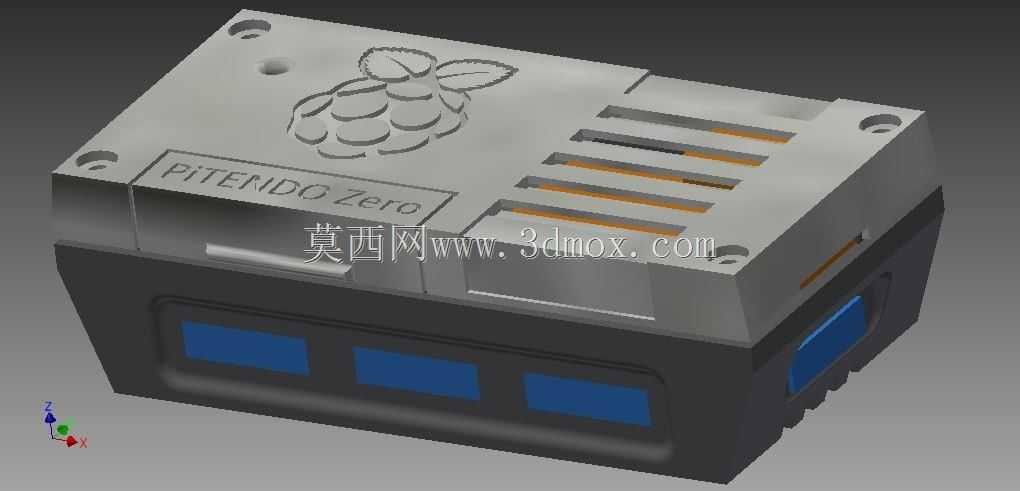

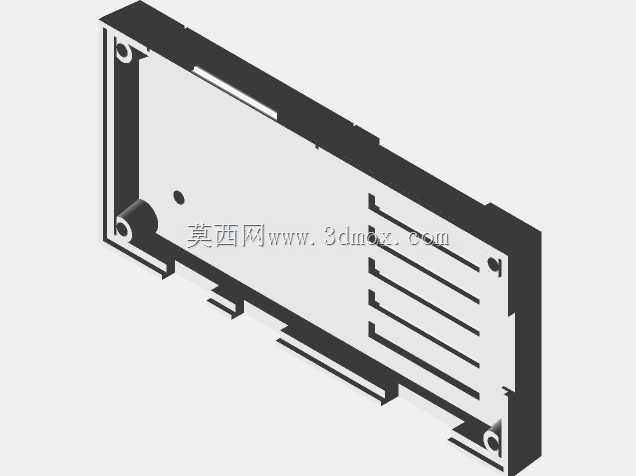

　　这款外壳的设计初衷，是为嵌入式DIY玩家提供适配树莓派Zero、Zero4u开发板的集成化承载结构，解决零散开发板裸露使用时易积灰、接口易磕碰、携带不便的实际问题，面向复古游戏爱好者的手工改装场景，也可作为小型嵌入式控制终端的防护壳体使用。从结构设计逻辑来看，外壳采用上下分盒式装配结构，上盖与下壳通过边角的定位柱与卡扣实现无螺丝快装，既降低了DIY玩家的组装门槛，也保证了合模后的整体结构刚性，避免日常挪动时出现壳体松脱的情况。上盖表面做了树莓派标识的浮雕造型，同时印有产品标识字样，既强化了产品的辨识度，也通过浮雕结构提升了上盖的平面抗形变能力，避免薄壳结构受挤压出现凹陷。上盖预留的多道平行通风槽，

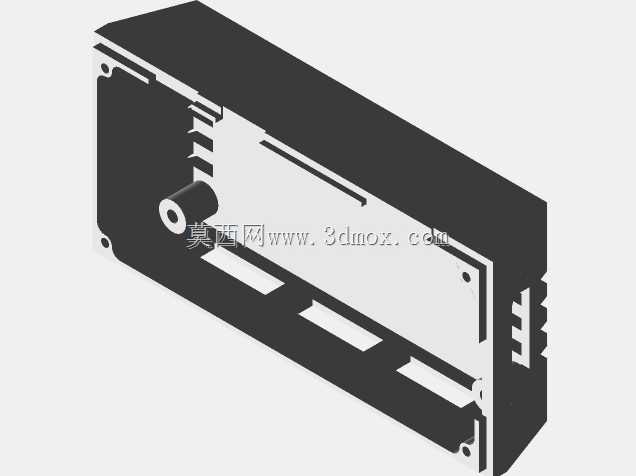

　　正对开发板的主控芯片与USB扩展芯片的发热区域，槽位宽度控制在2mm，既保证空气对流散热的效率，也能阻挡日常环境中较大的灰尘颗粒直接落在电路板表面，平衡散热与防护的需求。下壳的侧面预留了四个USB接口的对位开孔，开孔边缘做了0.3mm的倒角处理，避免插拔USB设备时刮伤接口外壳，同时开孔的位置公差控制在±0.1mm，保证USB公头可以顺畅插入扩展板接口，不会出现壳体与接口干涉导致的插拔卡顿问题。下壳侧面还预留了电源接口、HDMI接口的对位缺口，所有接口开孔的位置都严格匹配树莓派Zero搭配Zero4u扩展板后的实际接口布局，不需要玩家对壳体进行二次打磨修改即可直接装配。壳体内部设置了四个定位柱，柱高与开发板的安装孔位高度匹配，

　　定位柱顶端做了限位台阶，开发板放置后不会出现上下窜动的情况，定位柱的内径适配M2自攻螺丝，玩家也可以根据需求加装螺丝进一步固定开发板，避免设备挪动时电路板在壳体内晃动。考虑到3D打印的工艺特性，整个壳体的壁厚统一设置为2mm，既保证了FDM打印时的结构强度，也不会因为壁厚过大导致打印时间过长、耗材用量过多，所有转角位置都做了R1的圆角过渡，避免打印时出现应力集中导致的层间开裂，也减少了日常使用时棱角磕碰带来的损伤。外壳的整体外形尺寸控制在手掌可握持的范围内，边角做了圆弧收边，握持时不会有硌手的感觉，既可以放在桌面作为固定的复古游戏主机使用，也可以随身携带搭配便携显示屏进行移动游戏。设计过程中特意针对USB扩展板的尺寸做了容错预留，

　　因为不同批次的Zero4u扩展板可能存在细微的尺寸公差，内部的安装空间预留了0.5mm的调整余量，即使扩展板尺寸存在小幅偏差也可以顺利装入，后续如果拿到准确的扩展板尺寸，还可以进一步收紧内部空间，让壳体的整体体积更加紧凑。上盖的浮雕结构深度设置为0.5mm，既可以保证图案的清晰辨识度，也不会因为浮雕过深导致上盖背面出现凸起，干涉内部电路板的元件布局，通风槽的位置避开了上盖与下壳的合模面，避免合模时出现缝隙导致灰尘从槽位与合模面的衔接处进入壳体内部。下壳的底部可以根据玩家需求加装防滑胶垫，对应的胶垫安装位置做了浅凹槽定位，粘贴胶垫后不会出现胶垫移位的情况，放在光滑桌面使用时也不会因为插拔USB设备导致壳体滑动。整个结构没有复杂的倒扣结构，不需要额外的支撑结构即可完成3D打印，降低了玩家自行打印的门槛，打印完成后只需要简单去除毛边即可进行装配，不需要进行额外的后处理工序。
