树莓派嵌入式安装防护外壳结构设计

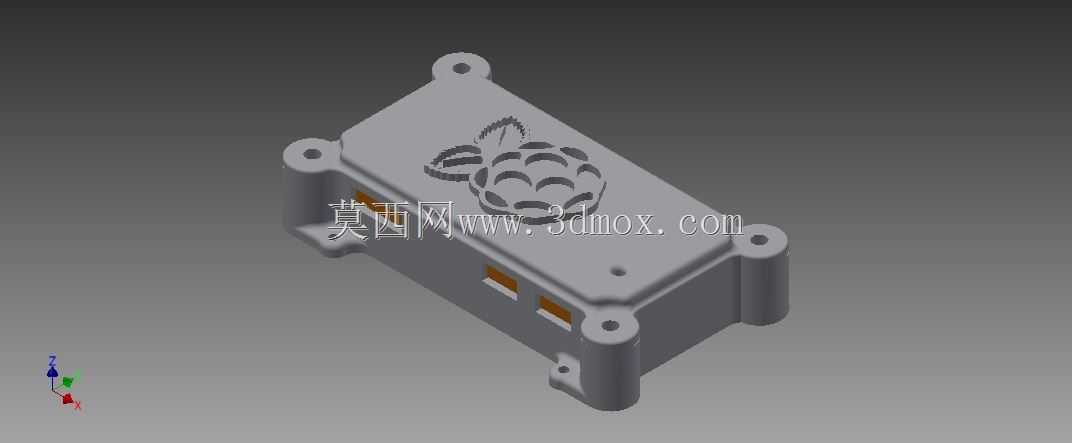

　　这款嵌入式防护壳体主要面向单板计算机的工业场景搭载需求，在自动化控制终端、小型数据采集节点、嵌入式教学实验装置、边缘计算网关这类设备里，单板核心板直接裸露安装很容易受现场粉尘、接线拉扯、意外磕碰的影响，这类定制化防护壳能在不额外占用过多安装空间的前提下，给核心板提供可靠的物理防护，同时兼顾外接扩展的操作便利性。从结构设计逻辑来看，壳体整体采用一体式注塑成型的思路，主体壁厚均匀控制在2mm左右，既保证壳体成型后的结构刚性，避免安装锁紧时出现应力开裂，也能控制整体重量，适配轻量化安装的需求。壳体四角延伸出带安装通孔的固定耳，四个固定耳的安装孔位完全对齐通用单板计算机的安装孔距，

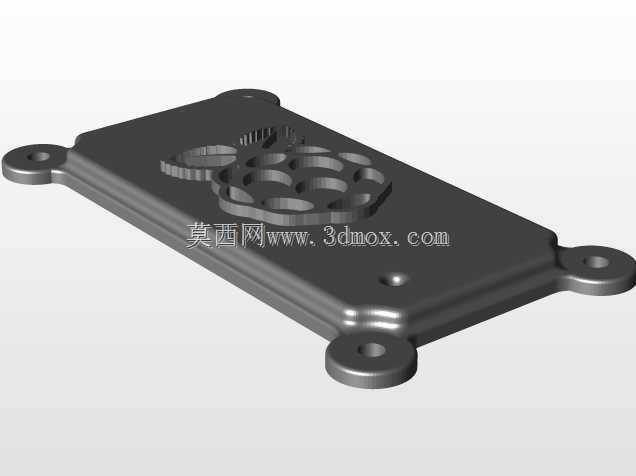

　　安装时可以直接通过M3螺丝将壳体连同内部核心板固定在设备内部的安装立柱上，不需要额外设计转接支架，能大幅减少现场装配的工序耗时。固定耳处做了局部加厚的加强筋处理，从耳片根部延伸到壳体侧壁，避免螺丝锁紧时耳片出现断裂变形，同时每个固定耳的孔位都做了沉台设计，螺丝锁紧后头部不会突出耳片表面，不会和周边其他元器件产生干涉。壳体上盖表面做了对应品牌标识的浮雕造型，这个设计不只是视觉标识作用，浮雕区域的凹凸结构实际上也提升了上盖的平面刚性，减少大平面壳体容易出现的翘曲变形问题，同时浮雕的凸起高度控制在0.8mm，不会额外增加壳体的整体高度，不会影响设备内部的垂直空间占用。壳体侧壁的接口位置做了精准的避让开槽，开槽位置完全对应核心板上的USB、

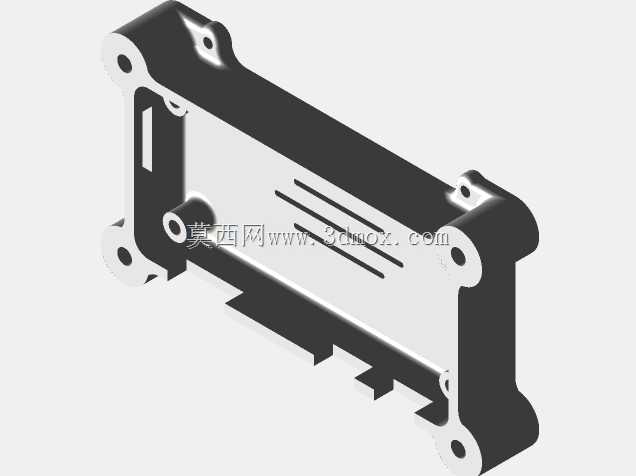

　　HDMI、供电接口的排布位置，开槽边缘做了0.5mm的圆角导边处理，避免插拔外接接头时割伤线材或者操作人员手指，同时开槽的尺寸公差控制在±0.1mm，既保证外接接头可以顺利插接，也不会出现缝隙过大导致粉尘进入壳体内部的问题。壳体内部做了一圈定位挡边，核心板装入时可以直接顺着挡边滑入到位，不需要反复调整对位，挡边的高度刚好和核心板的板厚匹配，核心板装入后不会出现上下窜动的情况，上盖扣合后可以直接压住核心板边缘，不需要额外在壳体内部设计螺丝柱来固定核心板，进一步简化了装配流程。从安装边界来看，壳体整体的长宽尺寸控制在100mm*65mm范围内，整体高度不超过25mm，属于紧凑型的壳体设计，适配大部分小型工业设备内部的狭小安装空间，

　　四个安装耳的中心距和通用单板计算机的标准安装孔距完全一致，可以直接替换市面上同类型的标准防护壳体，不需要修改原有设备的安装孔位设计。壳体的合模线设计在侧壁的中间位置，合模线处做了错位止口结构，上下盖扣合后止口可以互相咬合，既可以提升壳体的密封防护能力，也能避免上下盖出现错位偏移，扣合后不需要额外打胶或者加装卡扣，依靠止口的摩擦力就可以实现上下盖的可靠固定，后期需要维护核心板时可以直接撬开上盖，维护操作十分便捷。在细节设计上，壳体内部的角落位置做了避空处理，不会和核心板上的贴片电容、排针等突出元器件产生干涉，每个接口开槽的位置都做了轻微的导向倒角，外接接头插入时可以顺着倒角顺利对位，不需要反复调整接头角度。壳体表面采用哑光晒纹处理，既可以减少注塑过程中产生的表面瑕疵，也能避免现场使用时残留指纹和划痕，长期使用后依然能保持整洁的外观。这类防护壳体的设计核心是在有限的空间内，平衡防护性能、装配便利性和扩展兼容性，不需要追求过度的防护等级，而是针对工业现场的实际使用场景，解决核心板裸露安装带来的磕碰、粉尘、接线拉扯等实际问题，同时尽可能降低装配和维护的复杂度，适配批量设备生产的装配效率要求。
