工业厂区卧式带爬梯储水罐体结构

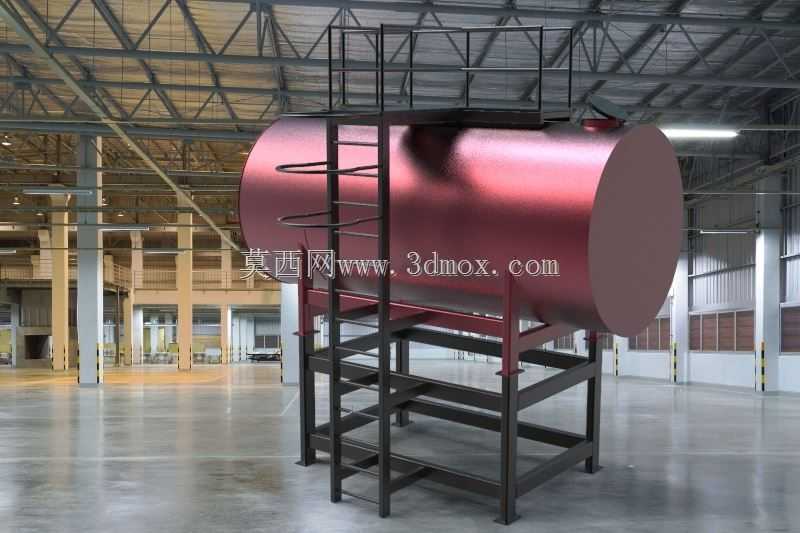

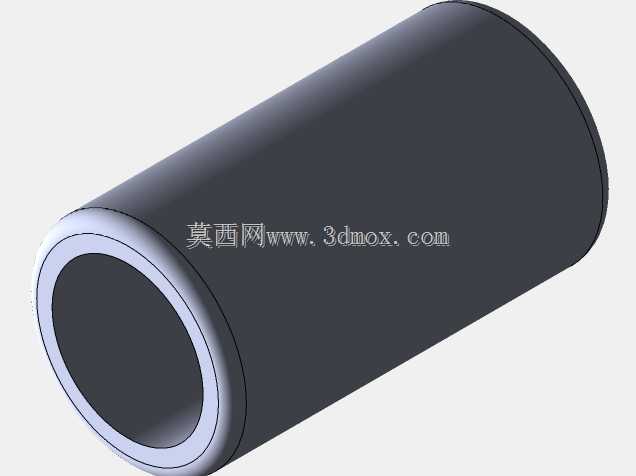

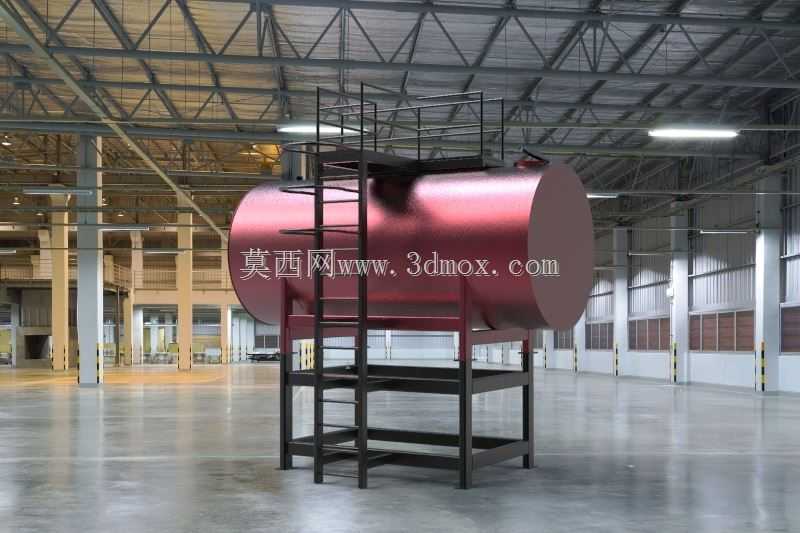

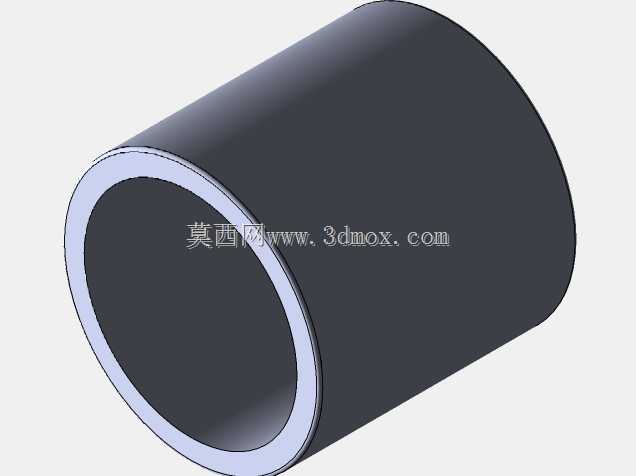

　　在工业厂区的生产配套、消防保障、临时作业供水场景中，这类卧式储水罐体是应用频次极高的储液设施，不同于立式储罐对场地竖向空间的高要求，卧式布局能更好适配层高有限、地面承重分布均匀的厂房内部或室外露天堆场区域，尤其适合中小型加工厂区、仓储物流点的固定供水配套使用。从实际功能来看，该罐体主要承担生产过程中的工艺冷却水暂存、厂区消防应急储水、作业面清洁用水储备三类核心用途，罐体采用圆柱形筒体加两端椭圆封头的结构形式，这种结构能最大化降低内部储水压力对罐体壁面的局部应力集中，相比方形储槽，圆柱形筒体在同等壁厚、同等容积下的承压能力提升40%以上，能有效避免长期满水状态下的壁面鼓胀变形问题。设计阶段首先要考虑的是安装边界的适配性，

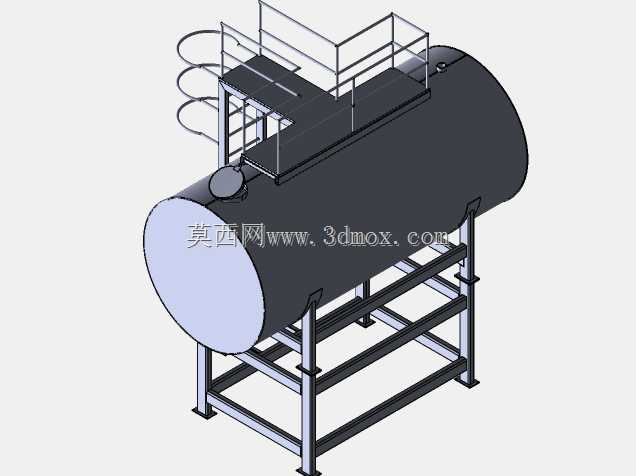

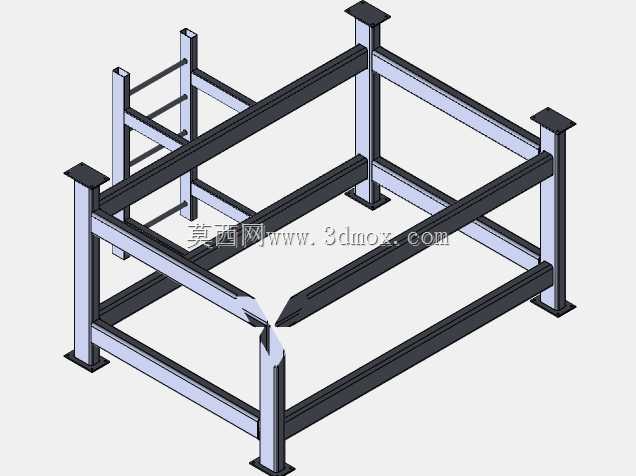

　　罐体整体通过型钢焊接的一体式支架落地安装，支架的立柱采用矩形型钢，横撑采用等边角钢交叉焊接，既保证支架整体的抗侧移能力，也能控制支架自身的重量，安装时需要保证支架底部与混凝土地面的预埋钢板满焊固定，水平度偏差控制在千分之二以内，避免罐体长期倾斜导致的局部积液、支架受力不均问题。罐体顶部设置了带护栏的操作平台，配套直爬梯从地面直通平台，爬梯的踏步采用防滑花纹钢板弯折成型，每级踏步的间距控制在300mm，符合工业操作平台的人机工程要求，顶部护栏高度1200mm，中间设置两道横杆，底部带100mm高的挡脚板，能满足操作人员上罐顶进行液位检查、阀门操作、罐体检修时的安全防护要求。罐体的进出水口通常设置在筒体两端的封头下部位置，

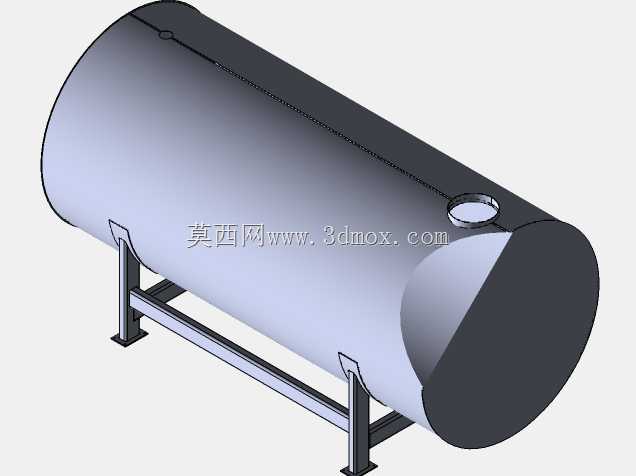

　　排污口设置在筒体底部的最低点，方便定期排空罐体内的沉积杂质，溢流口设置在罐体顶部靠近封头的位置，口径大于进水口一个规格，避免进水速度过快时罐内出现正压溢流不畅的问题。从外形尺寸的适配逻辑来看，这类储水罐体的容积通常根据厂区的日常用水峰值、消防要求的储水时长来确定，筒体的长径比控制在2:1到3:1之间，这个比例区间既能保证罐体放置的稳定性，也能控制加工时的板材下料损耗，封头采用标准椭圆封头，直边段长度不小于50mm，保证封头与筒体焊接时的焊缝强度。在建模过程中，需要重点还原支架与罐体的连接节点，罐体与支架之间采用弧形托板贴合筒体壁面，托板与罐体之间采用连续角焊缝焊接，托板与支架横梁之间采用螺栓连接加焊接的双重固定方式，

　　避免罐体充水后重量增加导致的连接部位滑移。爬梯与罐体、支架的连接部位采用抱箍加焊接的形式，不需要在罐体壁板上额外开孔，减少罐体的渗漏风险，爬梯两侧的扶手采用圆钢弯折，与踏步焊接牢固，顶部与平台护栏平顺连接，避免出现突出的尖锐棱角。实际应用中，这类储水罐体外部通常会做防锈防腐处理，壁板外表面先做喷砂除锈，再涂刷两层防锈底漆、两层面漆，露天放置的罐体还会在外部增加保温层，避免冬季低温时罐内水体结冰胀裂罐体。罐体顶部的操作平台预留了液位计安装口、人孔位置，人孔直径不小于600mm，方便检修人员进入罐体内部进行清洁、焊缝检查作业。不同于大型立式储罐需要做独立的混凝土基础，这类中小型卧式储水罐体的支架直接固定在硬化后的混凝土地面即可，安装时不需要额外做大型基础施工，能大幅缩短现场安装的周期，也方便后期厂区布局调整时的整体移位。在结构受力校核上，需要重点计算满水状态下支架的承重能力，以及罐体壁板在水压作用下的变形量，保证罐体长期使用过程中不会出现焊缝开裂、支架失稳的问题，筒体的板材厚度根据容积大小调整，通常5立方容积的罐体采用4mm厚的碳钢板卷制，10立方容积的罐体采用6mm厚的碳钢板，封头厚度与筒体壁厚保持一致，避免连接处出现应力突变。
