内燃机活塞结构应力分析三维模型

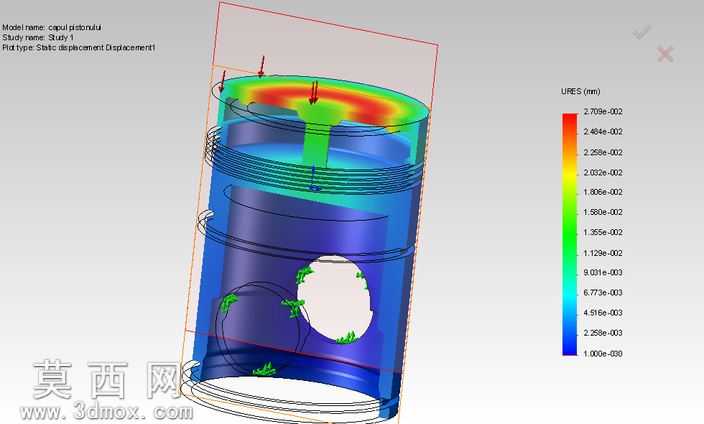

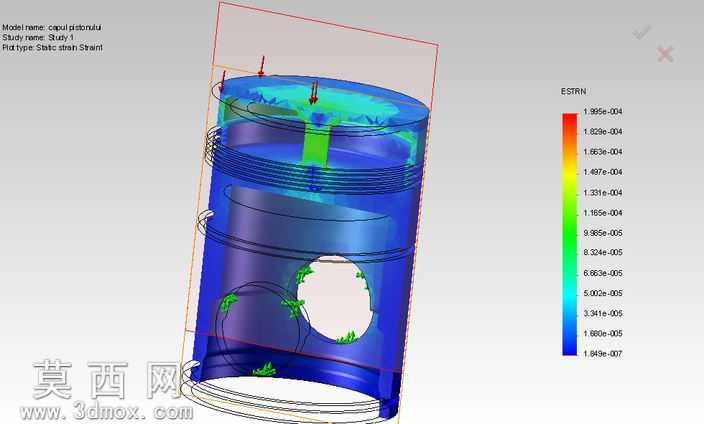

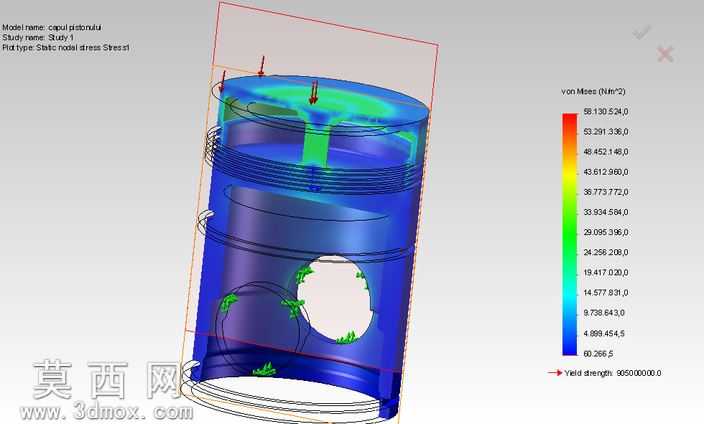

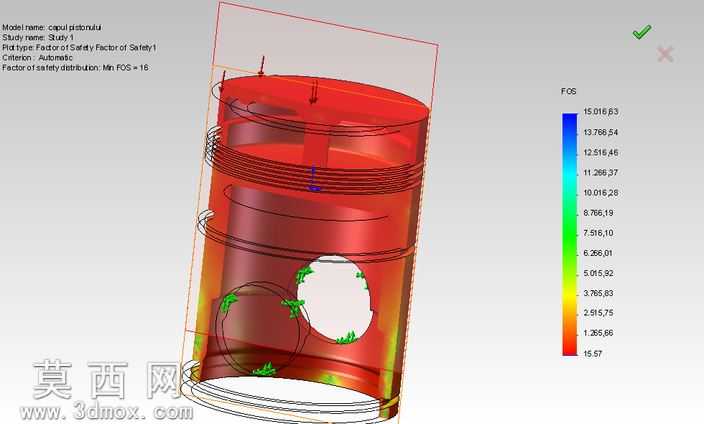

本模型为内燃机核心部件活塞的三维建模与结构应力分析成果，建模阶段依托三维参数化设计思路，严格参照活塞实际工程尺寸完成特征构建：首先绘制活塞头部的截面轮廓，通过旋转凸台特征生成活塞主体基体，随后依次完成活塞环槽的切削特征、活塞销座孔的拉伸切除特征、裙部型线的曲面修整，以及内部加强筋的结构搭建，完整还原活塞从头部燃烧室区域到裙部导向区域的全尺寸结构，各特征间的几何约束完全匹配实际加工的尺寸公差要求，确保模型几何精度满足工程分析需求。在完成基础几何建模后，对模型进行有限元分析前处理：首先为模型赋予对应铝合金活塞材料的属性参数，包括弹性模量、泊松比、密度等关键力学参数，随后根据活塞实际工作状态施加边界约束，将活塞销孔位置设置为固定约束面，在活塞顶部燃烧室区域施加不同梯度的工作压力载荷，模拟内燃机不同做功工况下的活塞受力状态。网格划分阶段针对活塞环槽、销座过渡圆角、裙部开窗边缘等应力集中区域进行网格加密处理，平衡计算精度与运算效率，最终通过静力学仿真求解得到活塞整体的应变分布云图，通过彩虹色阶直观呈现不同区域的应变数值差异，清晰展示高应变区域的分布位置与数值范围。模型渲染阶段采用实体与线框结合的显示模式，既保留活塞外部结构的实体视觉效果，又通过半透明线框展示内部加强筋的布局形态，同时叠加仿真结果的色彩映射，让结构受力特征与几何形态形成直观对应，可用于活塞结构优化设计的参考、内燃机工作原理的教学演示，以及动力系统零部件设计的方案验证，帮助设计者快速识别活塞结构的薄弱区域，为后续的结构改进、材料选型、工艺优化提供直观的数据支撑与可视化参考。
