热管式热板式换热装置概念设计

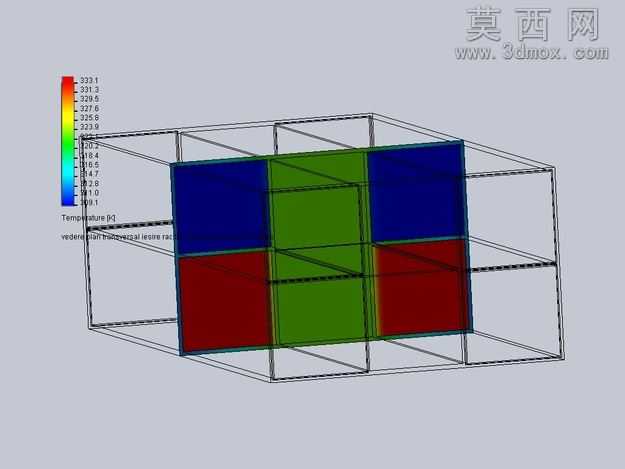

本作品为热管式热板式换热器的概念三维设计，整体采用模块化的板层堆叠结构搭建，在三维建模过程中，首先通过基准面定位确定整体框架的外轮廓尺寸，利用拉伸特征构建外部的支撑框架结构，框架采用通透的线框视觉表现，既能够清晰展现内部的换热核心区域布局，也能直观呈现整体的空间占比与安装适配形态。核心换热区域采用九宫格式的板件排布逻辑，不同颜色的板件分别对应不同的温度区间，左侧配套的温度色阶标尺可直观对应各板件的换热温度状态，建模时对每一块换热板的接触面、热管嵌入槽位都做了精细化的特征处理，确保热管与换热板的贴合结构符合热传导的物理逻辑。材质设置上，外部框架选用半透明的工程塑料质感材质，既不遮挡内部结构展示，也能体现设备的外壳防护属性；内部换热板根据温度区间分别赋予蓝、绿、红三色的金属导热材质，蓝色对应低温流体侧、绿色对应中间换热过渡区、红色对应高温流体侧，不同材质的粗糙度、反光度参数都做了差异化调整，让温度分区的视觉区分度更高，热管部分则采用高导热的铜质金属材质，嵌入在换热板的夹层结构中，实现冷热流体间的热量快速传递。设计思路上摒弃了传统换热器复杂的管路弯折结构，依托热管的高导热特性实现热量跨板传递，整体结构更紧凑，模块化的板层设计也便于后续根据换热功率需求增减板件数量，虽然属于概念性设计，但结构逻辑完全符合热交换的基本原理，通过三维可视化的渲染效果，直观展现了热管换热的工作过程与温度分布状态，为后续同类型紧凑型换热设备的结构优化提供了可视化的参考方向，建模过程中对各部件的装配间隙、热膨胀预留空间也做了对应的参数考量，确保概念设计具备落地的结构可行性。
