船用螺旋桨流体仿真三维结构设计

项目分类:船 发布时间:2022-02-05 ID:543022
  • 船用螺旋桨流体仿真三维结构设计
  • 船用螺旋桨流体仿真三维结构设计

  在船舶推进系统的设计环节中,螺旋桨作为核心动力转换部件,其水动力性能直接决定整船的航行效率、振动水平与能耗表现,这类部件的三维结构设计不能只停留在几何外形搭建,必须结合流场特性做匹配性的结构优化。从实际应用场景来看,这类螺旋桨适配内河中小型货运船舶、近海作业拖轮以及部分休闲游艇的推进系统,安装位置位于船体尾部的轴系输出端,工作时完全浸没在水面以下,将主机输出的旋转扭矩转化为轴向推力,克服船体航行时的摩擦阻力、兴波阻力推动船舶前进。

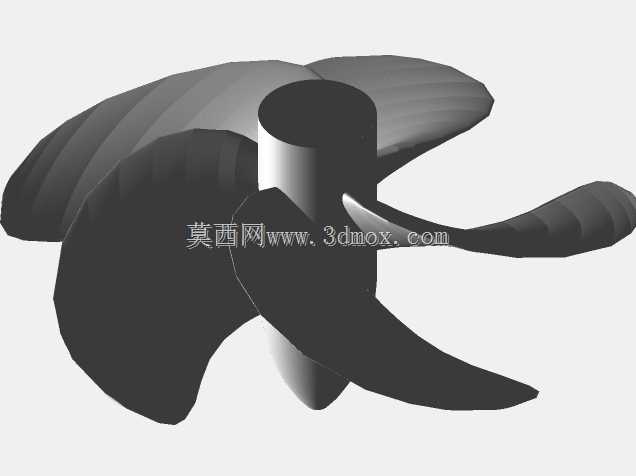

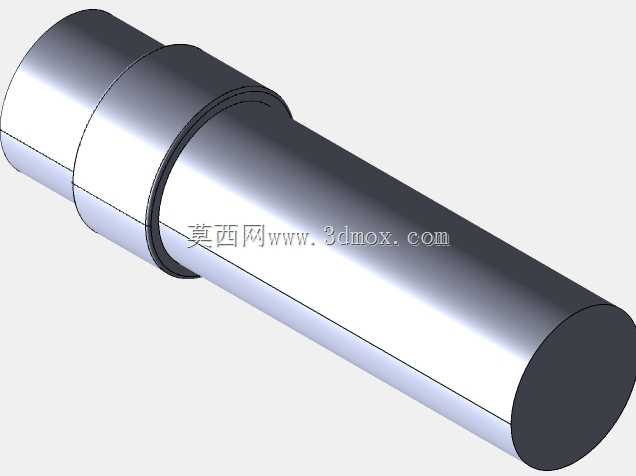

  从结构设计思路来看,整个螺旋桨的结构分为中心桨毂与多片辐射状分布的桨叶两部分,中心桨毂为圆柱形回转结构,内孔与尾轴做锥面配合加键连接的设计,保证扭矩传递过程中不会出现相对滑移,桨毂的外径尺寸需要匹配尾轴的轴径规格,同时要兼顾桨叶根部的连接强度,避免桨叶在高负载下出现根部应力集中断裂的问题。桨叶的曲面设计是整个结构的核心,采用变螺距、变翼型的截面设计思路,从桨叶根部到叶梢,翼型的厚度逐渐减薄,螺距角随半径增大做线性调整,这样的设计可以让不同半径位置的桨叶切面在旋转时都能处于较优的攻角范围,减少叶梢位置的空泡产生概率——空泡不仅会剥蚀桨叶表面降低部件使用寿命,还会带来明显的航行噪音与船体振动,是船舶推进设计中需要重点规避的问题。

  在安装边界的考量上,螺旋桨的轴向安装位置需要与船体尾部的伴流场做匹配,设计时要预留足够的叶梢与船体外壳的间隙,通常这个间隙不小于桨叶直径的10%,避免旋转过程中桨叶触碰船体结构,同时要匹配轴系的密封装置安装位置,桨毂的端面要与尾轴的密封压盖做适配,防止航行时水顺着轴系渗入船舱。桨叶的数量选择上,这类五叶结构的螺旋桨相比常见的三叶、四叶结构,在相同直径下可以降低单片桨叶的负载,在主机转速较高的工况下能有效降低激振力,更适合对振动控制有要求的客船或者精密作业船舶使用。

  从功能特性来看,该螺旋桨的曲面设计兼顾了正车与倒车的水动力表现,桨叶的导边与随边做了圆弧过渡处理,减少水流经过时的流动分离,提升推进效率的同时,在船舶倒车工况下也能提供足够的反向推力,保证船舶的制动与靠泊操作性能。在结构强度校核环节,需要考虑不同航行工况下的载荷:正常巡航时的均匀流场载荷、恶劣海况下的波浪冲击载荷、紧急制动时的瞬态冲击载荷,桨叶根部的圆角过渡设计就是为了分散这些载荷带来的应力集中,保证部件在全生命周期内的结构可靠性。另外,桨叶的表面粗糙度也有明确的设计要求,加工完成后需要做抛光处理,降低表面摩擦阻力,避免粗糙表面诱发局部空泡,这一点在长期航行的船舶上对能耗的影响非常明显,粗糙度每提升一个等级,推进效率会出现可观测的下降,长期运营的燃油成本差异十分显著。

  在三维建模过程中,每一片桨叶的曲面都需要通过多个截面的型值点拟合生成,保证曲面的光顺性,不能出现局部的凹陷或者凸起,否则会打乱桨叶表面的水流流态,带来额外的阻力损失与振动。桨毂与桨叶的连接位置采用一体化的过渡曲面,没有明显的拼接棱角,既减少了应力集中点,也能优化桨毂位置的水流流动,降低毂涡带来的能量损失。整个螺旋桨的动平衡性能也是设计时需要重点关注的点,每片桨叶的质量分布、角度分布都要保证周向均匀,避免高速旋转时产生不平衡离心力,这些不平衡力会顺着轴系传递到主机与船体结构,引发轴系磨损、船体振动等一系列连锁问题。
