红外圆顶贴片发光二极管结构设计

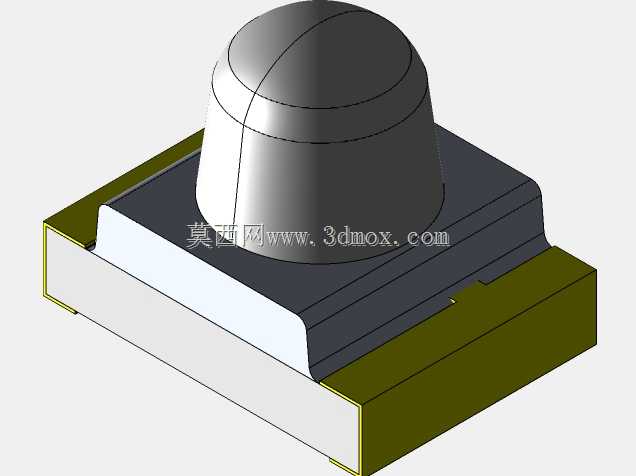

　　这款红外圆顶贴片发光器件，是面向近距红外传感、光电检测场景开发的表面贴装型光发射元件，在消费电子红外遥控、工业设备光电限位、安防设备红外补光、智能穿戴体感检测等场景中有着广泛应用，作为光电信号链路的发射端核心部件，其结构设计直接决定了红外光束的出射角度、耦合效率以及贴片加工的良率。从结构设计逻辑来看，顶部采用半球形圆顶光学结构，并非随意的造型选择，而是基于红外光线的折射规律做的光学优化——封装胶体的圆顶曲面可以让芯片发出的红外光线在出射面形成更均匀的大角度发散，相比平顶封装的同规格器件，能覆盖更大的信号接收范围，减少近距离检测场景下的信号盲区，同时圆顶的曲面过渡也能避免封装胶体在固化过程中出现应力集中导致的胶体开裂问题，

　　提升器件在高低温循环工况下的结构可靠性。器件的安装基座采用方形贴片式结构，底部设置了对称的焊接焊盘边界，在PCB布局时可以直接匹配标准的1209公制封装焊盘 footprint，不需要额外做定制化的焊盘修改，适配常规的SMT回流焊工艺，基座的侧边做了微小的定位凸台结构，在贴片机吸料贴装时可以辅助视觉定位系统识别器件方向，避免贴装反向导致的极性错误，同时基座的高度做了严格的尺寸管控，保证贴装后器件顶部的光学中心高度一致，在多器件阵列排布的场景下，不会出现高低差导致的出射角度偏移。从功能特性上看，该器件的封装结构将红外发射芯片完全包裹在黑色遮光基座与透明红外透射胶体内部，黑色基座可以吸收侧面逸出的杂散光，

　　避免红外信号从侧面泄露对相邻的光电接收器件造成串扰，而顶部的圆顶胶体采用红外透射率较高的封装材料，能最大程度降低红外光线在封装内部的传输损耗，保证足够的信号发射强度。在实际选型应用中，需要注意该器件的安装边界尺寸，其方形基座的边长、总高度都严格遵循公制贴片元件的尺寸规范，在做PCB布局时，器件周边需要预留足够的焊接安全间距，避免与周边的阻容件、结构件发生干涉，同时在做结构外壳开孔设计时，开孔的中心需要与器件圆顶的光学中心对齐，开孔直径需要匹配器件的出光角度范围，避免遮挡有效出光区域导致信号强度下降。设计这类贴片光电器件的三维模型时，需要重点还原光学曲面的曲率精度、焊盘的位置尺寸以及基座的定位特征，不能只做外观的大致造型，

　　因为这些细节直接关系到后续PCB设计的贴片适配、结构外壳的开孔匹配以及光学仿真的结果准确性，尤其是圆顶部分的曲面曲率，需要严格按照光学设计的参数建模，否则在做光线追迹仿真时会出现出射角度的偏差，导致实际生产后的产品达不到预期的检测距离与覆盖范围。
