在PCB量产测试、电子设备整机调试、工控板卡运维的场景里,这类测试点是板级信号采集、通断校验、电压电流测量的核心接触载体,区别于普通焊盘测试点,带绝缘护套与拉环结构的设计,能避免测试探针打滑、误触相邻走线导致的短路问题,尤其适合高密度布线的工控板、汽车电子控制板的批量测试工位使用。从实际使用场景来看,产线ICT测试工位的气动探针需要反复对接测试点完成上千次通断检测,普通裸露焊盘在多次探针压接后容易出现焊锡脱落、铜箔起翘的问题,这款测试点的金属接触端采用嵌装结构,主体通过过盈配合压入PCB预留安装孔,尾部的接线环可以直接焊接导线引出固定信号,不需要每次测试都对准微小焊盘,大幅降低产线测试的对位难度,也减少了探针压偏导致的板件报废率。

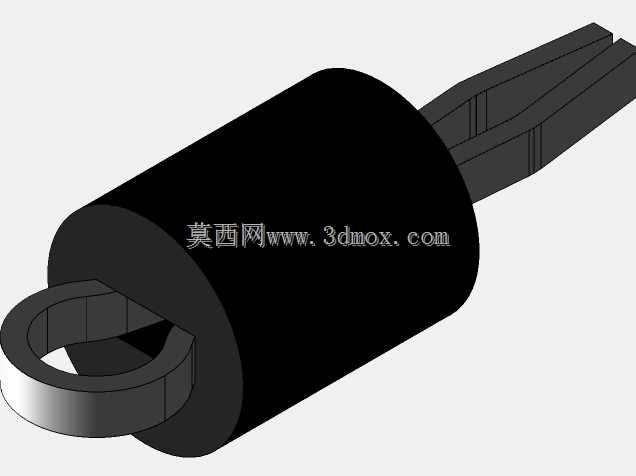

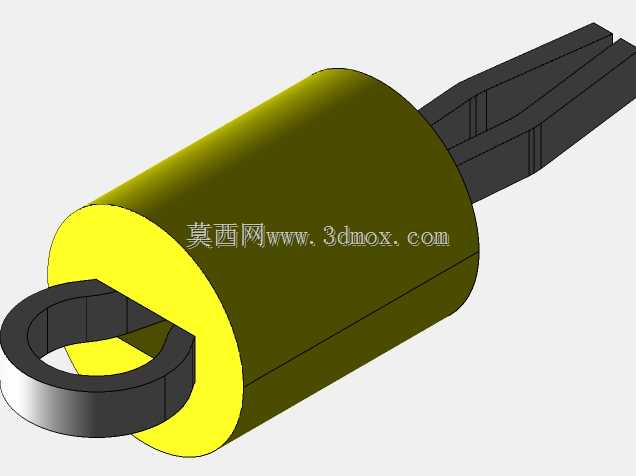

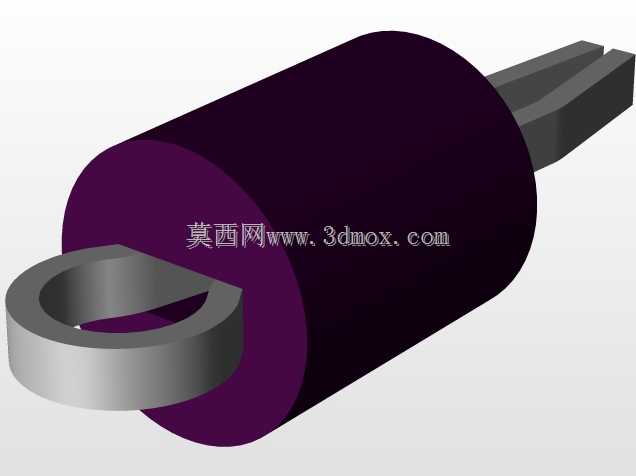

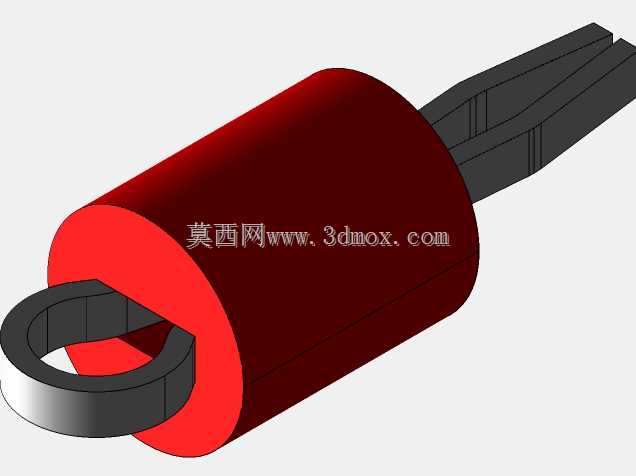

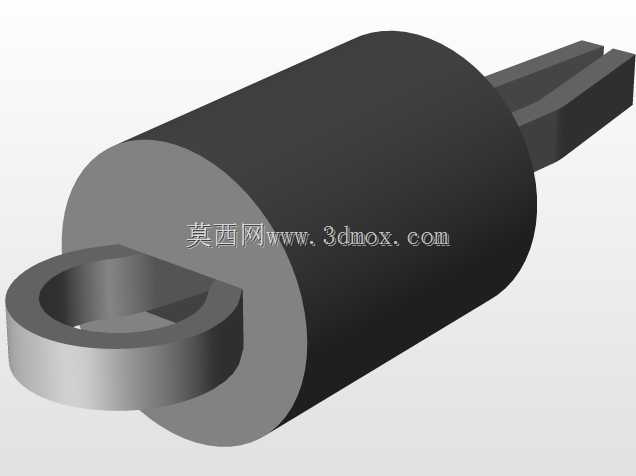

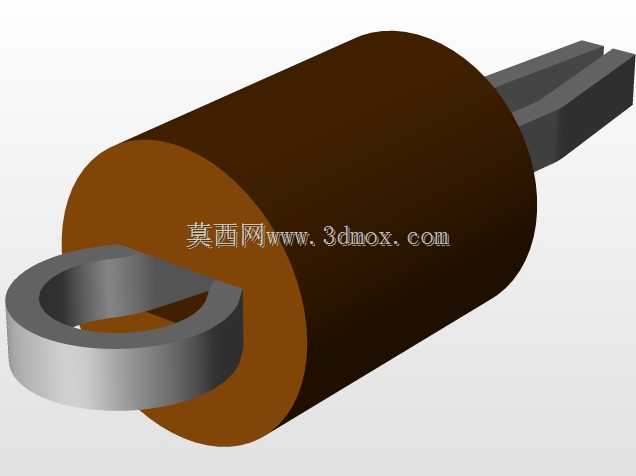

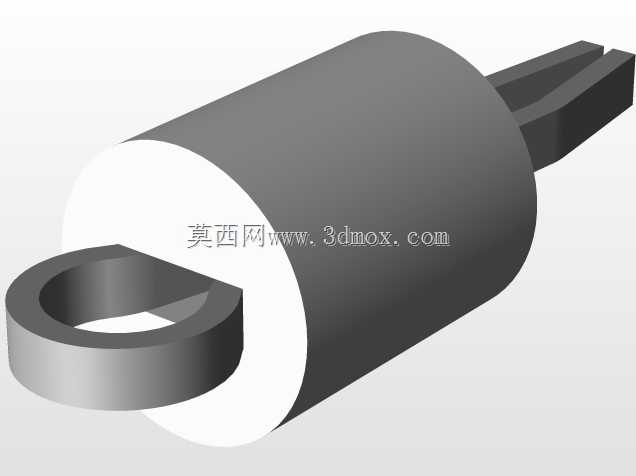

设计层面,主体的圆柱形绝缘护套采用多色区分设计,不同颜色对应不同的信号类型,比如红色对应电源测试点、黑色对应接地测试点、橙色对应信号输入点,产线操作人员不需要对照丝印就能快速区分测试点位,在多板并行测试的工位里能有效减少接错线的概率。护套尾部的开口夹结构是为了适配不同线径的测试引线,夹片内侧做了防滑齿纹,引线插入后不需要额外焊锡就能实现临时固定,方便调试阶段快速更换测试接线,调试完成后也可以直接焊接夹片与引线实现永久连接,兼顾临时调试与量产接线的双重需求。前端的金属接触端面做了平面倒角处理,探针压接时能自动导正接触位置,不会因为探针的微小偏移出现接触不良,接触端的金属材质选用低电阻率的铜合金,表面做镀镍处理,
既能保证大电流测试时的导通性能,也能避免长期暴露在空气中氧化导致接触电阻升高。安装边界上,这款测试点的压装孔径适配常规PCB的1.0mm-1.6mm板厚,压入后护套底部与PCB表面预留0.2mm的间隙,避免焊接时助焊剂渗入护套内部夹片导致接触不良,拉环结构的外径控制在3mm以内,相邻测试点的中心距只要做到4mm以上就不会出现安装干涉,完全适配高密度PCB的布线间距要求,不会占用过多板上空间。在设备运维场景里,这类带拉环的测试点还可以作为临时接线端子使用,不需要额外在板上焊接接线柱,现场排查故障时直接把测试夹夹在拉环上就能采集信号,比普通焊盘的接触可靠性高很多,尤其是在震动较大的车载设备、工控机柜内,
普通测试夹夹在焊盘上容易因为震动脱落,卡在拉环结构上就能保证长时间测试的连接稳定性。结构设计上没有多余的冗余特征,绝缘护套的圆柱形外形适配自动插件机的送料轨道,可以实现SMT或者波峰焊前的自动上料压装,不需要人工手动插件,能匹配量产线的自动化生产节奏,夹片的弹力经过校准,既能夹住0.5mm-1.5mm线径的引线,也不会因为弹力过大夹断细径导线,多次插拔后弹力衰减控制在10%以内,满足产线反复测试的使用寿命要求。
