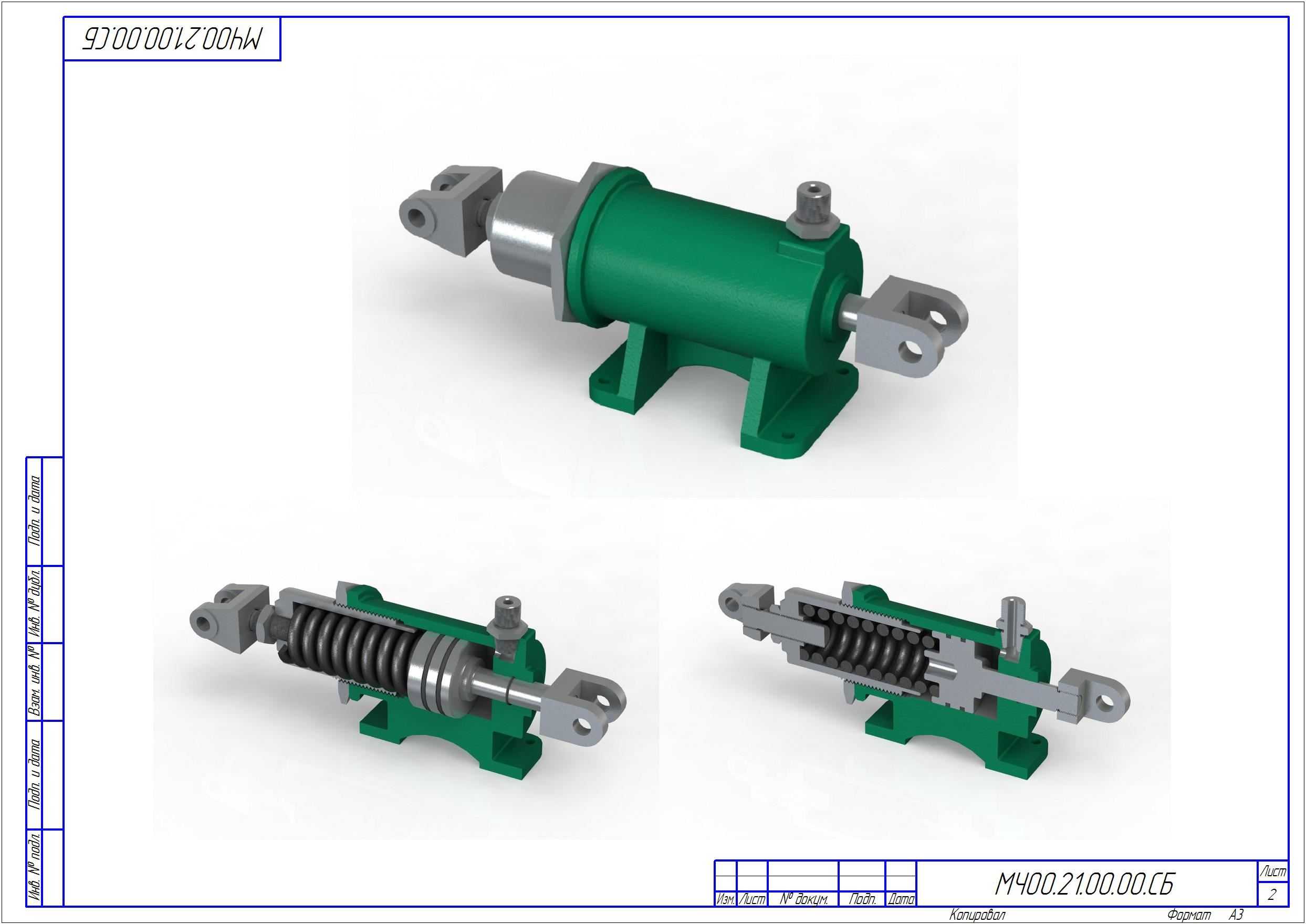

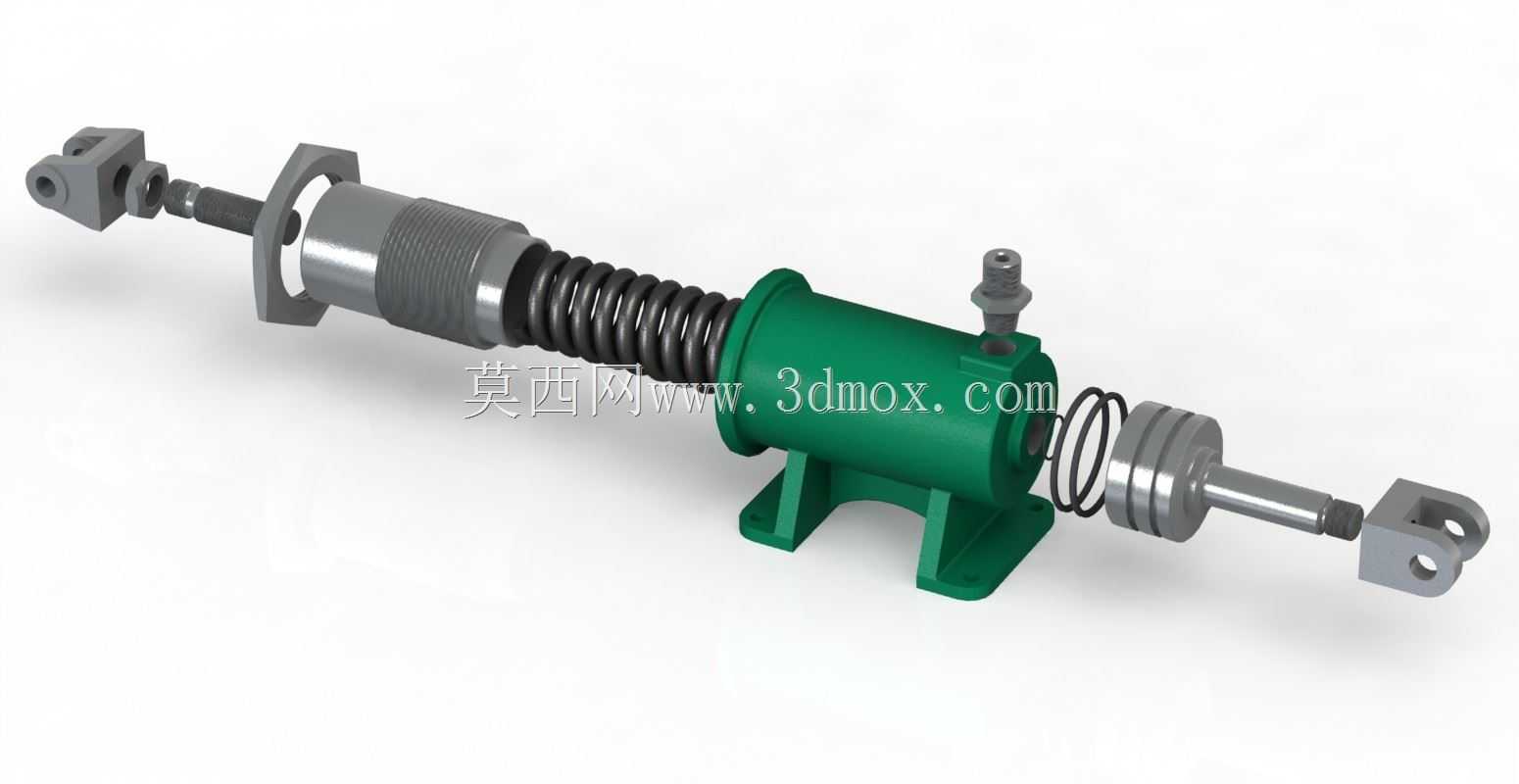

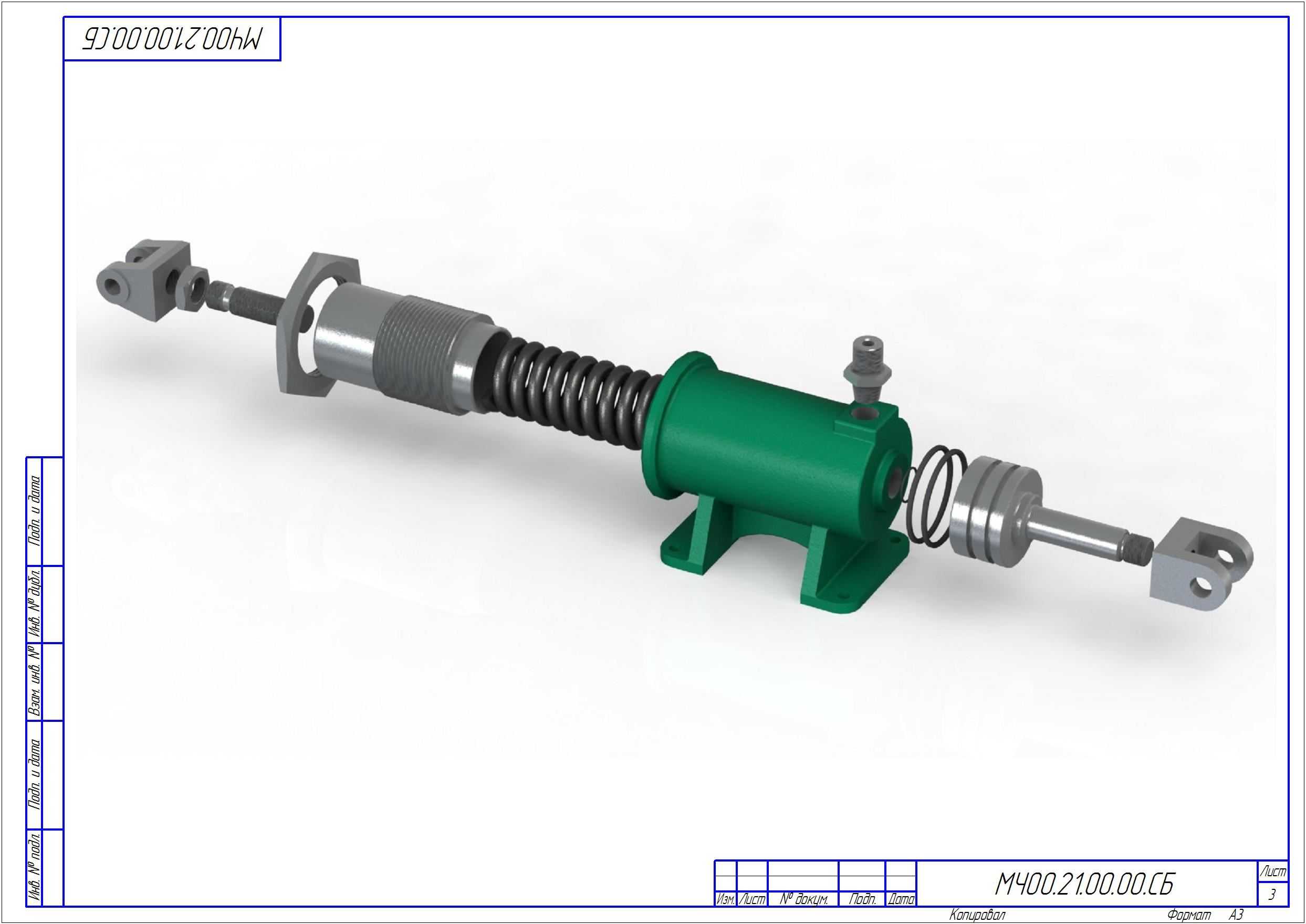

双出杆带复位弹簧气动执行缸结构

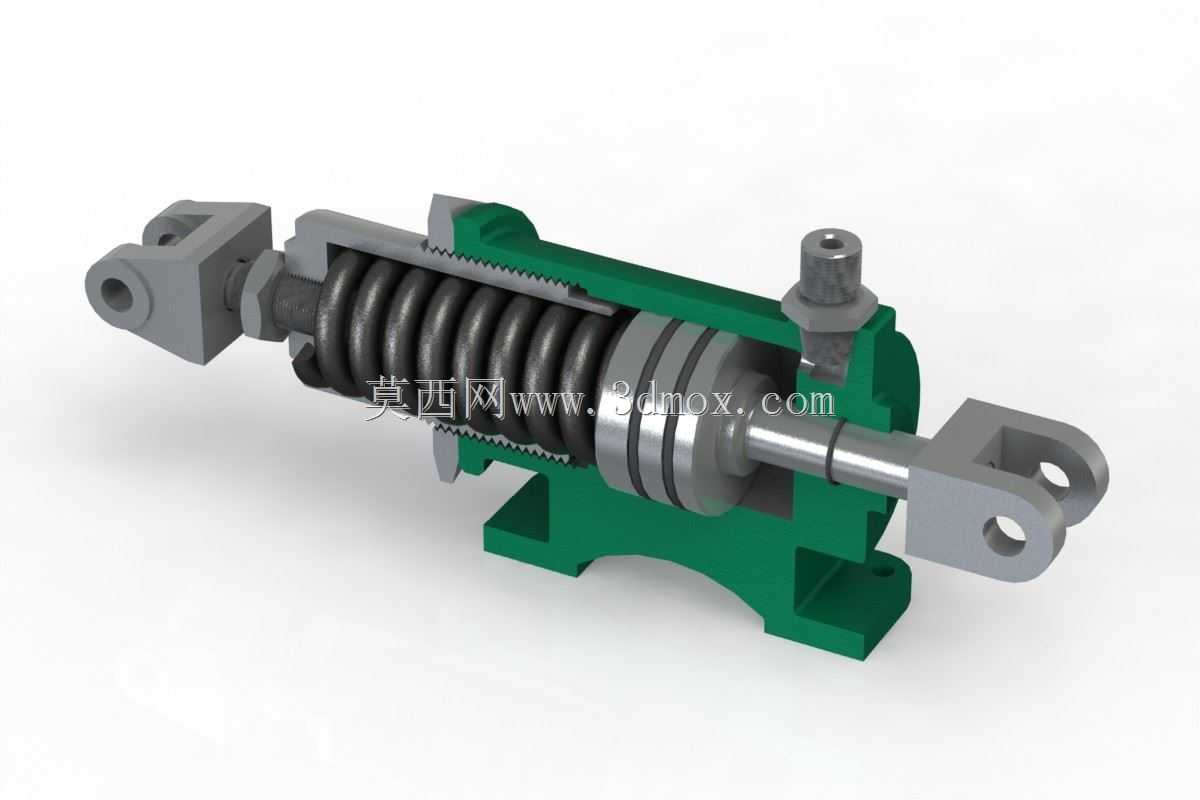

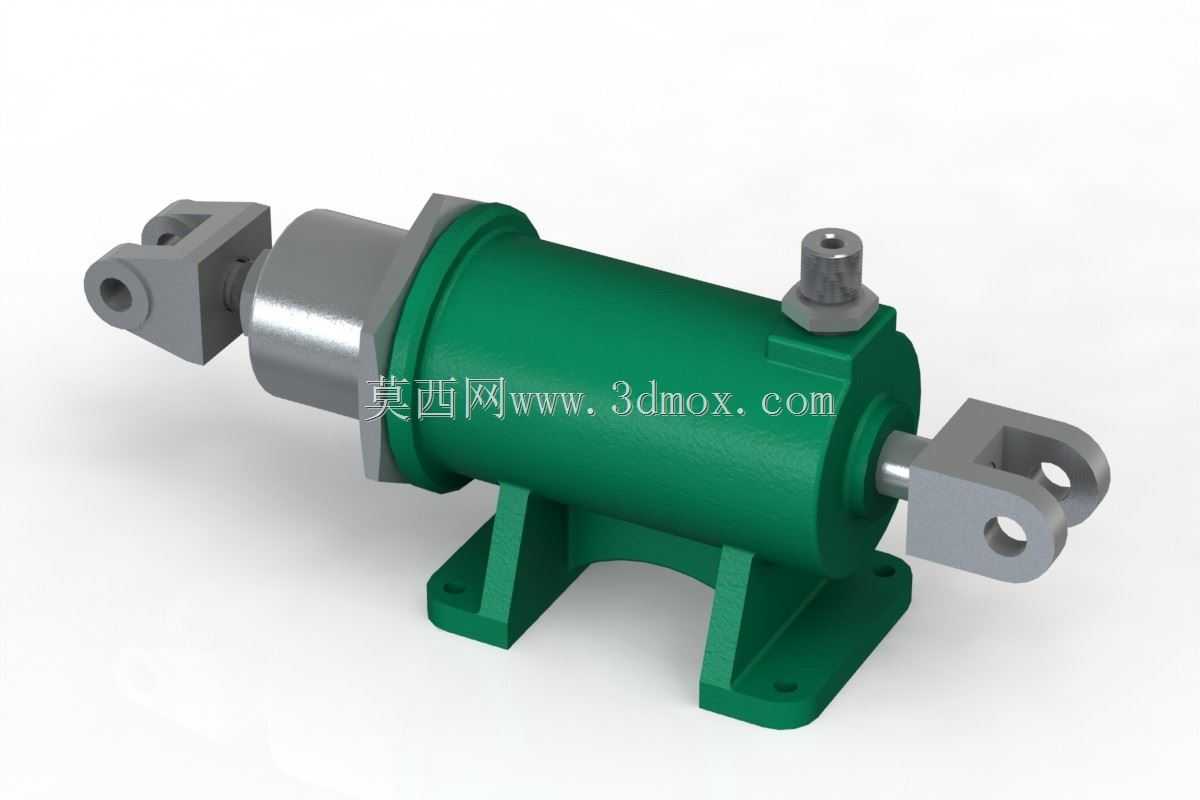

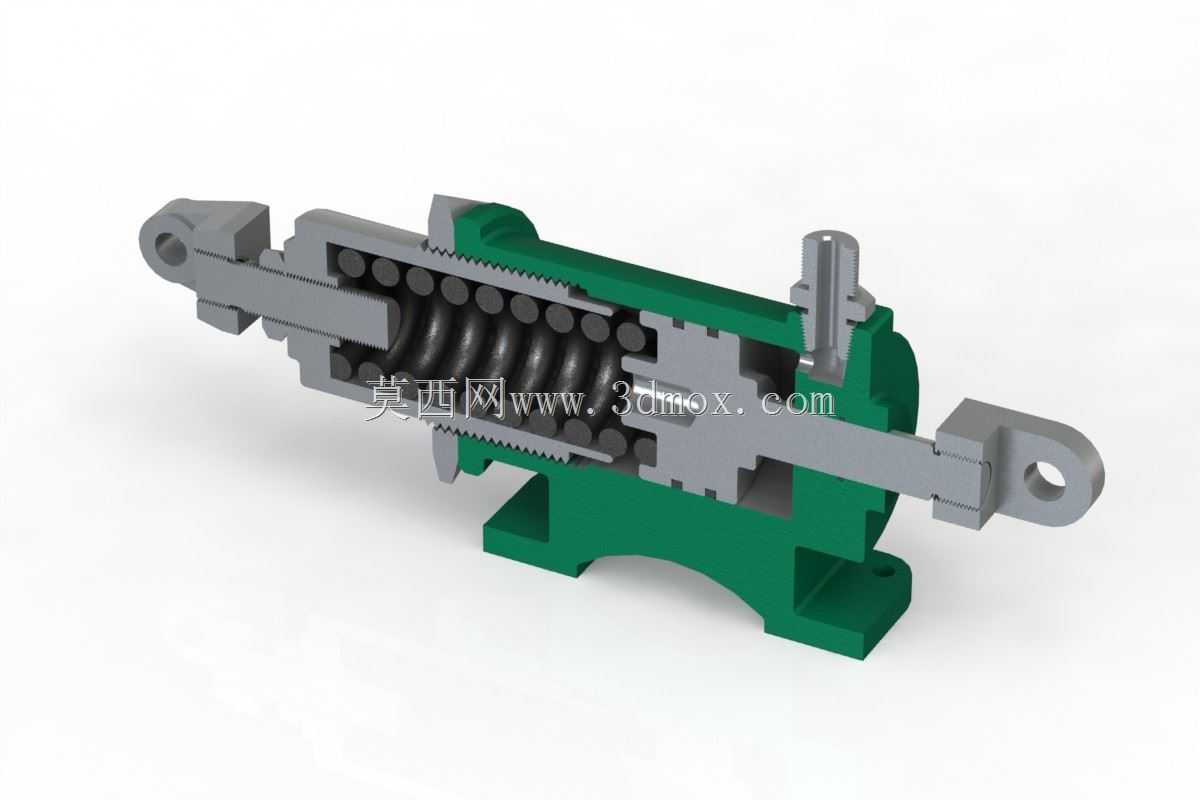

　　该气动执行缸主要应用在轻工自动化生产线、小型工装夹具回路、物料分拣挡停机构这类对执行行程有双向限位要求、需要失气自动复位的气动场景中，区别于常规单杆气缸，其采用双出杆对称结构设计，两端杆端均配置铰接连接头，可同时实现两侧工位的动作输出，适配需要双向同步推压、双侧联动锁止的工位需求。缸体采用一体式铸造脚架安装结构，安装脚与缸筒为一体化铸造成型后加工安装基准面，相比装配式安装脚拥有更高的连接刚性，可承受执行端频繁往复动作带来的冲击载荷，安装孔位的同轴度公差控制在0.02mm以内，避免长期动作后出现安装偏移导致的杆部密封磨损。复位弹簧采用矩形截面圆柱螺旋压缩弹簧，布置在缸体一侧的杆部外侧，当气源压力卸除时，弹簧可推动活塞快速回到初始位，

　　无需额外配置复位气路，简化了气动回路的设计复杂度，弹簧的预压缩量经过匹配计算，可克服活塞、杆部的摩擦阻力以及执行端的轻载负载，保证复位动作可靠无卡滞。缸体上部配置的铰接式气嘴接口，可适配不同走向的气管布置，避免气管弯折导致的气路不通，接口螺纹采用标准气动管螺纹，密封性能可靠，可在0.1-0.8MPa的常规工厂气源压力下稳定工作。两端杆部均设置了导向支撑段，配合缸内的活塞导向环，可降低活塞杆伸出时的径向摆动量，铰接接头采用带自润滑衬套的鱼眼结构，可补偿安装时的少量同轴度误差，避免杆部承受额外的径向弯矩导致密封件过早损坏。整体结构的安装边界经过优化，脚架安装面到缸体中心的高度、两端铰接头的中心距尺寸均适配常规自动化型材机架的安装尺寸，无需额外设计过渡安装板即可直接固定在标准铝型材机架上，杆部的行程限位通过内置的缓冲垫实现，动作到端点时无刚性撞击，可降低动作噪音同时延长元件使用寿命。
