带皮带传动的齿轮减速驱动装置

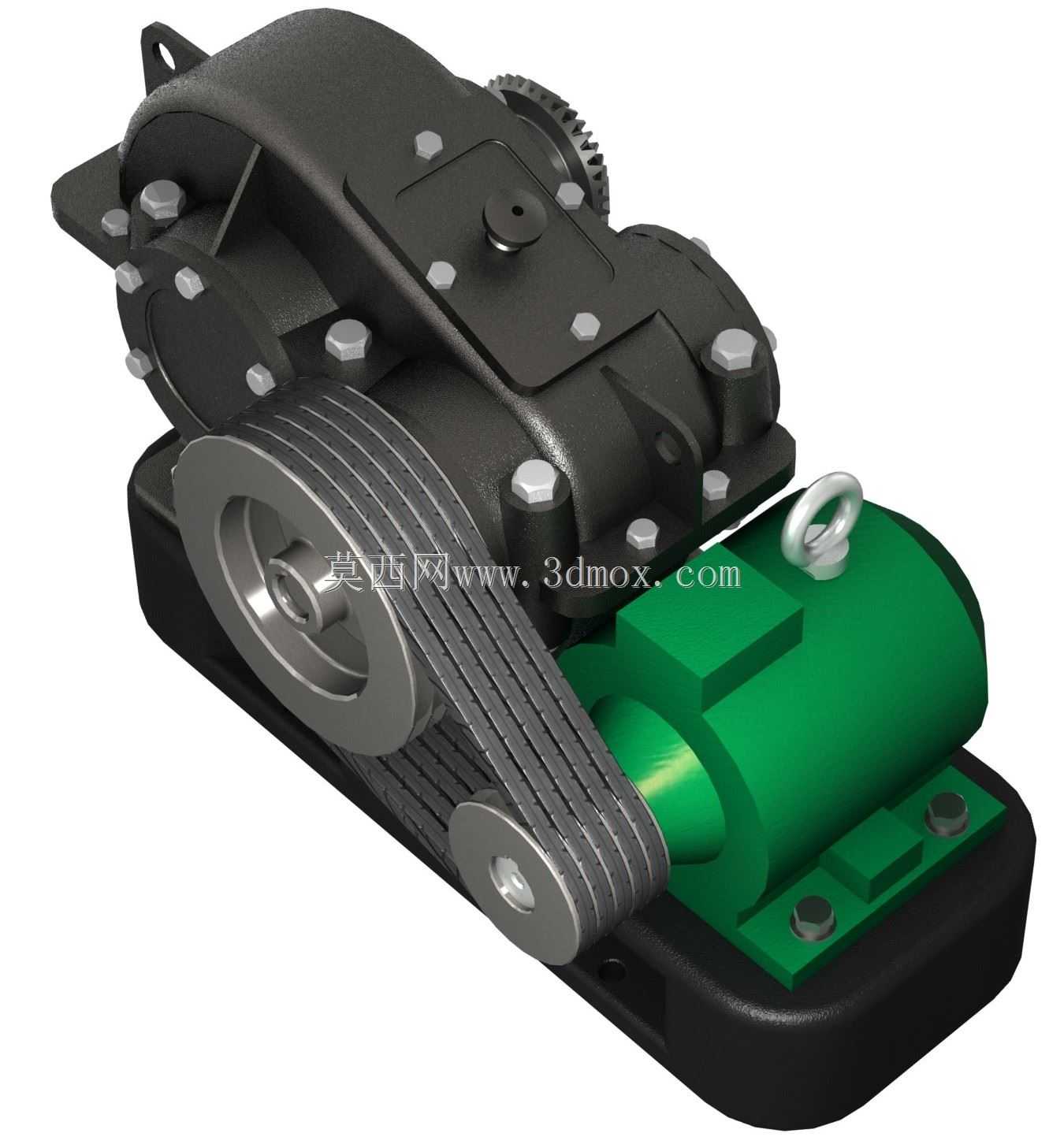

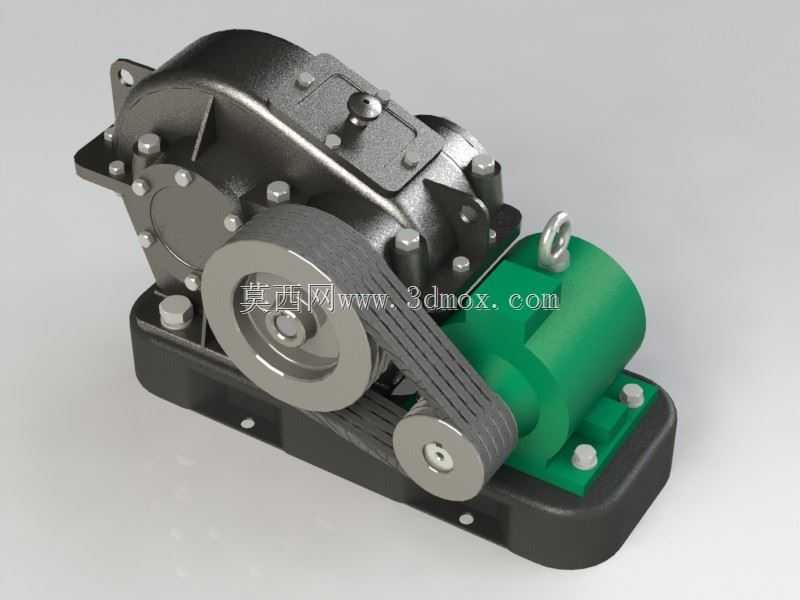

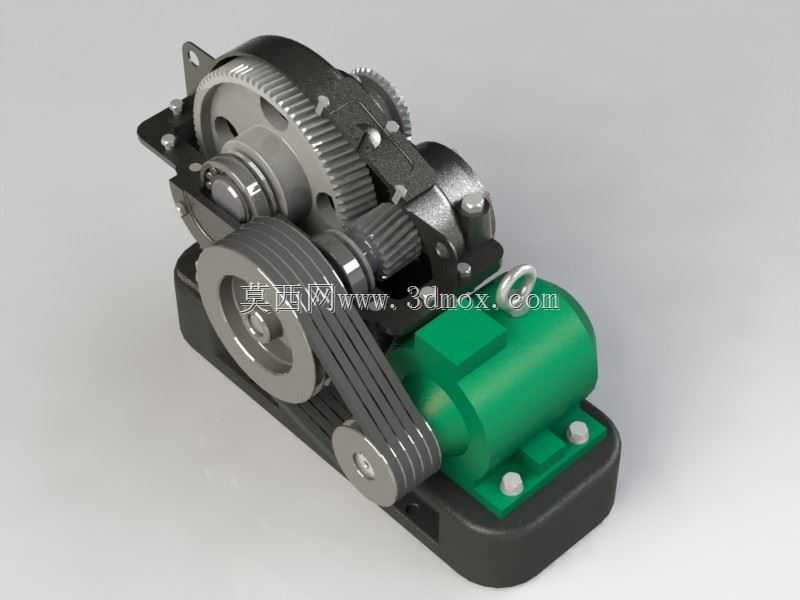

　　这套带皮带传动的齿轮减速驱动结构，常配套在中小功率输送设备、小型自动化生产线、轻工包装辅机等场景中，作为动力输出端的核心减速单元使用，可直接匹配常规异步驱动电机的输出转速，将电机高转速低扭矩的输出特性，转化为作业端需要的低转速大扭矩动力，适配低速重载的作业需求。从结构设计逻辑来看，输入端采用多楔带传动结构，首先能在电机与齿轮减速段之间形成一级缓冲，当作业端出现瞬时过载冲击时，皮带可产生微量打滑，避免刚性传动直接打齿损坏齿轮副，同时多楔带的传动比稳定，打滑率远低于普通平皮带，能兼顾缓冲性能与传动精度。带轮输出端直接衔接齿轮减速腔，腔内采用平行轴圆柱齿轮啮合结构，大模数斜齿齿轮的啮合重合度更高，传动过程中噪音更低，

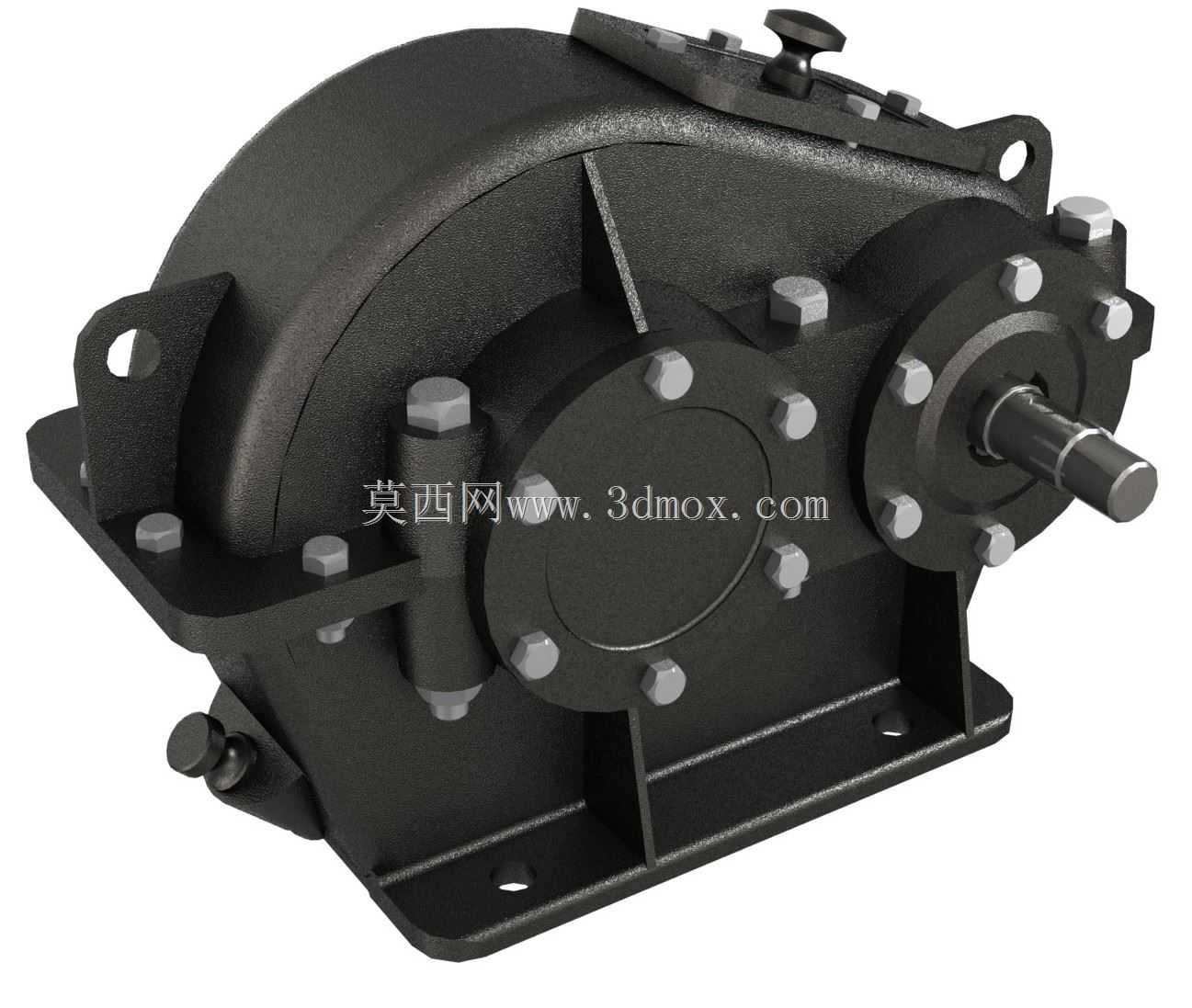

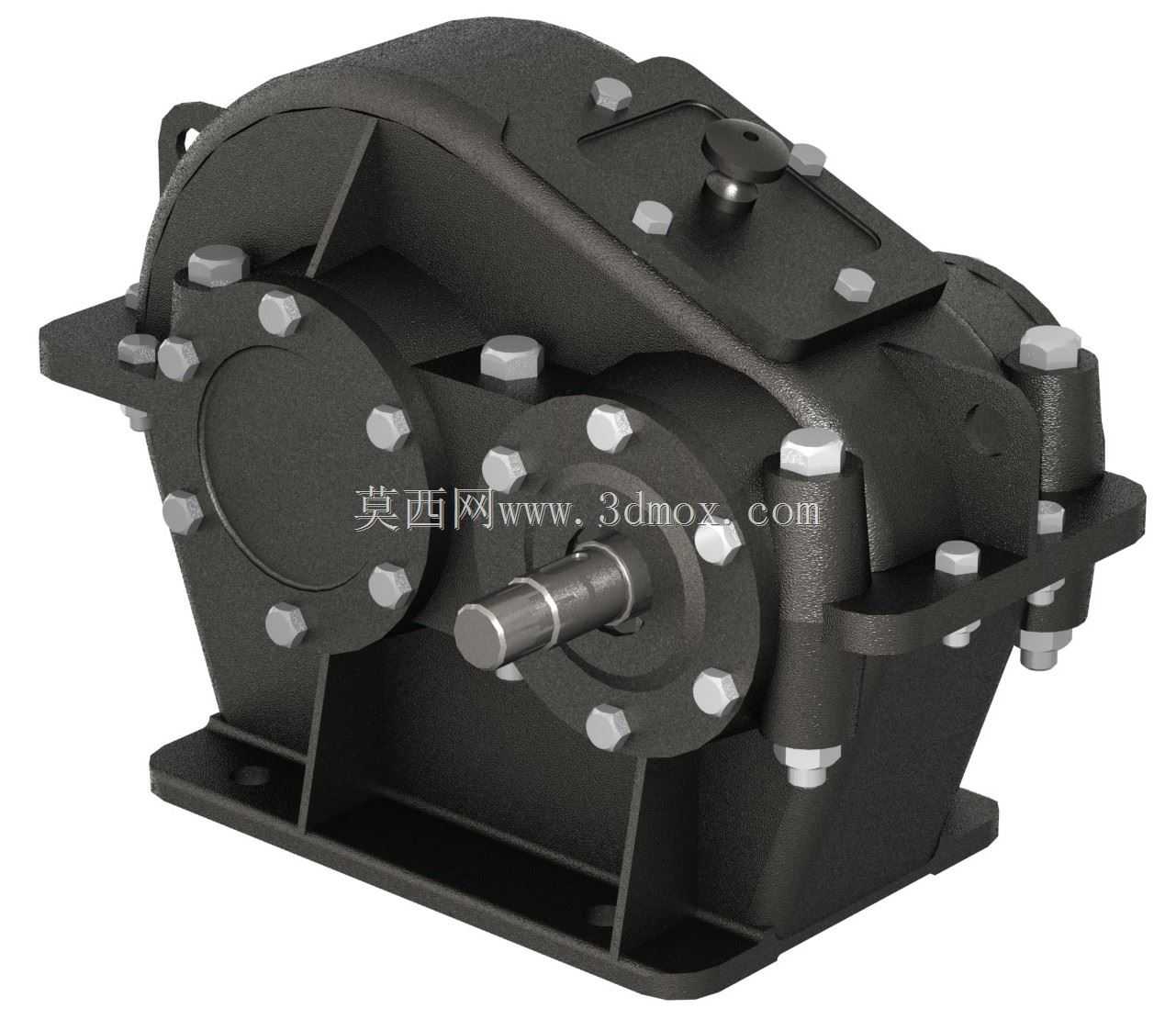

　　承载能力比同尺寸直齿齿轮提升三成以上，齿轮轴两端采用深沟球轴承支撑，轴承位预留了标准润滑脂加注空间，可保障长期连续运转下的润滑效果，减少磨损。安装边界方面，整套装置的底座采用一体化铸铁式安装结构，底座上预留四个对称分布的沉头安装孔，孔位间距适配常规通用设备的安装机架尺寸，安装时无需额外加工转接板，可直接通过螺栓固定在设备机架的安装平面上，输入端的电机安装位与带轮中心距经过精准核算，皮带张紧度可通过底座上的电机腰型安装孔进行调节，无需额外加装张紧轮，简化了现场安装调试的流程。输出轴端采用标准平键连接结构，可直接配套链轮、联轴器等传动连接件，适配不同设备的动力接驳需求。整套结构的齿轮腔采用剖分式箱体设计，上下箱体通过定位销与螺栓紧固，

　　合箱面预留密封槽，安装密封胶条后可有效避免润滑油渗漏，日常维护时只需拆开上箱盖即可检查齿轮啮合状态、更换润滑脂，维护操作便捷。在实际选型适配时，可根据作业端需要的输出转速、额定扭矩，匹配对应模数的齿轮副与皮带轮直径，调整总减速比，适配不同功率等级的驱动电机，无需大幅改动底座安装尺寸，具备较强的通用适配性，能覆盖多数中小型工业设备的减速驱动需求，结构紧凑，占用安装空间小，传动效率稳定，适合在连续运转的工业作业场景下长期使用。
