标准3U机架式服务器安装机箱结构设计

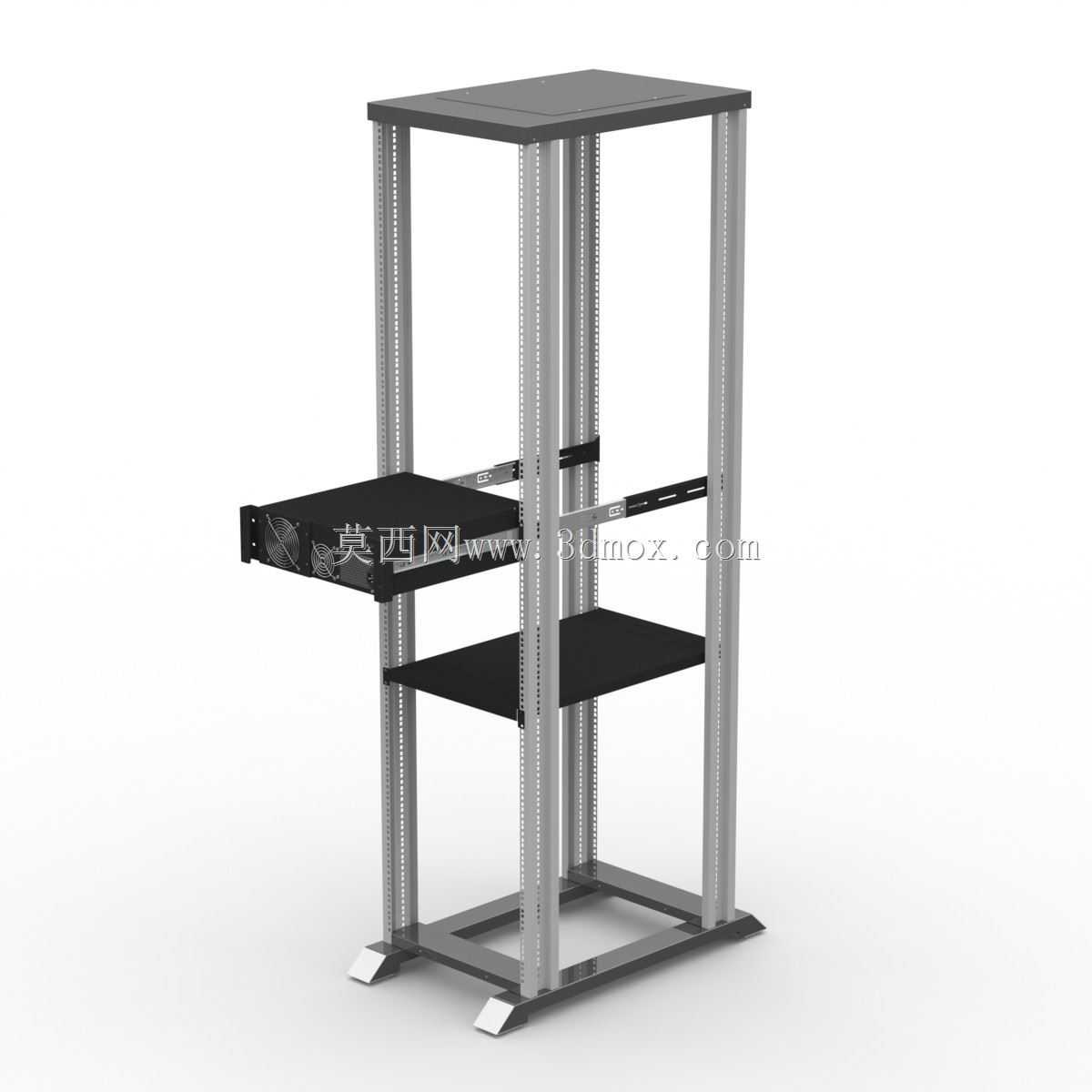

　　这款3U机架安装机箱的结构设计完全贴合标准19英寸机柜的安装规范，在实际机房部署场景中，可直接适配通用机柜的立柱安装孔位，无需额外定制转接支架，能大幅降低现场安装的调整工作量。从实际使用场景来看，这类机箱主要承担工业控制、边缘计算、网络安全等场景下的硬件承载功能，内部可兼容标准ATX主板、冗余电源模块、多块扩展卡及硬盘存储单元，结构强度设计充分考虑了多层机柜堆叠时的承重需求，侧板采用1.2mm厚冷轧钢板折弯成型，边角处做了双重折边处理，既提升了整体抗形变能力，也能避免安装调试过程中划伤操作人员。

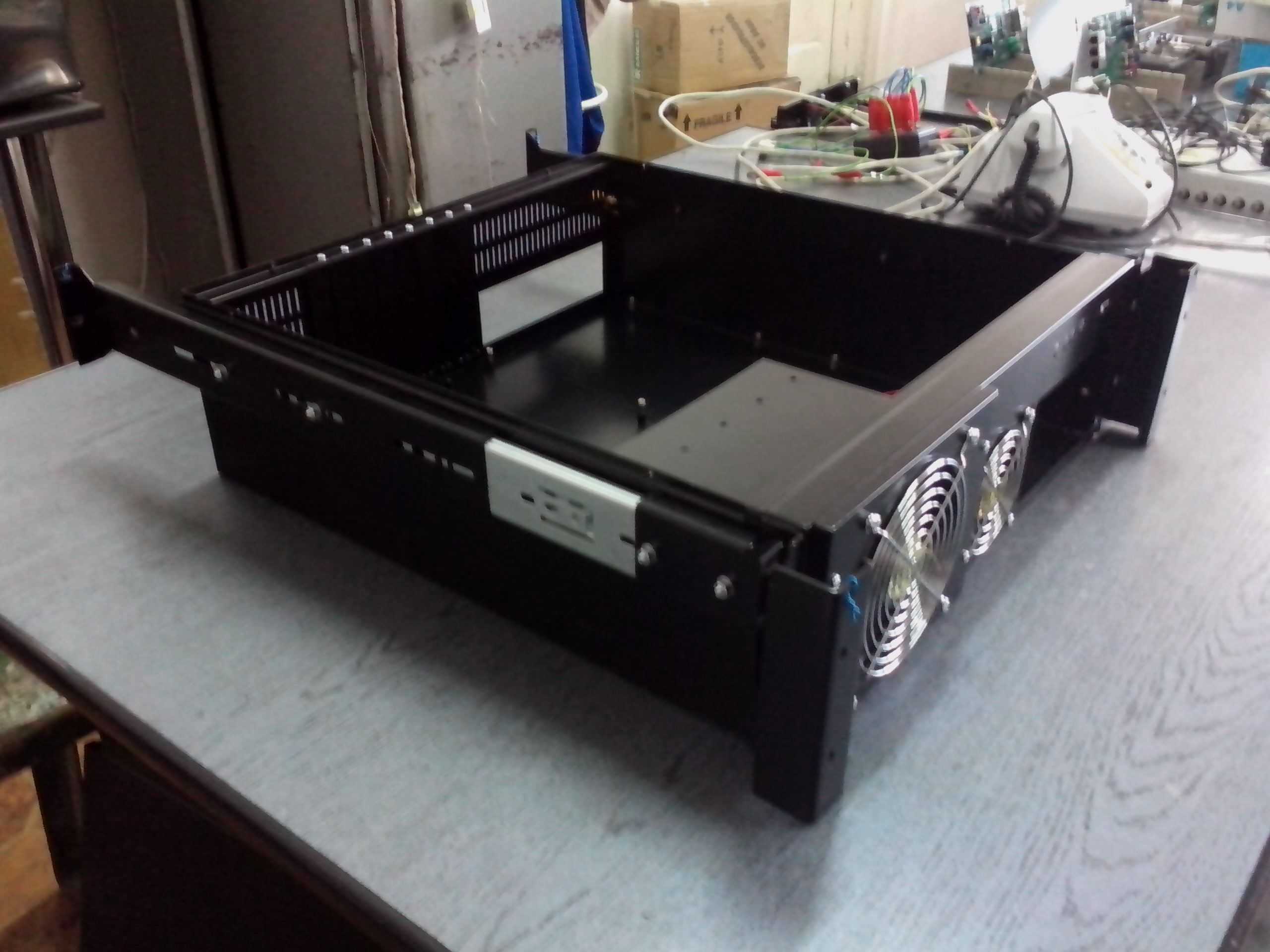

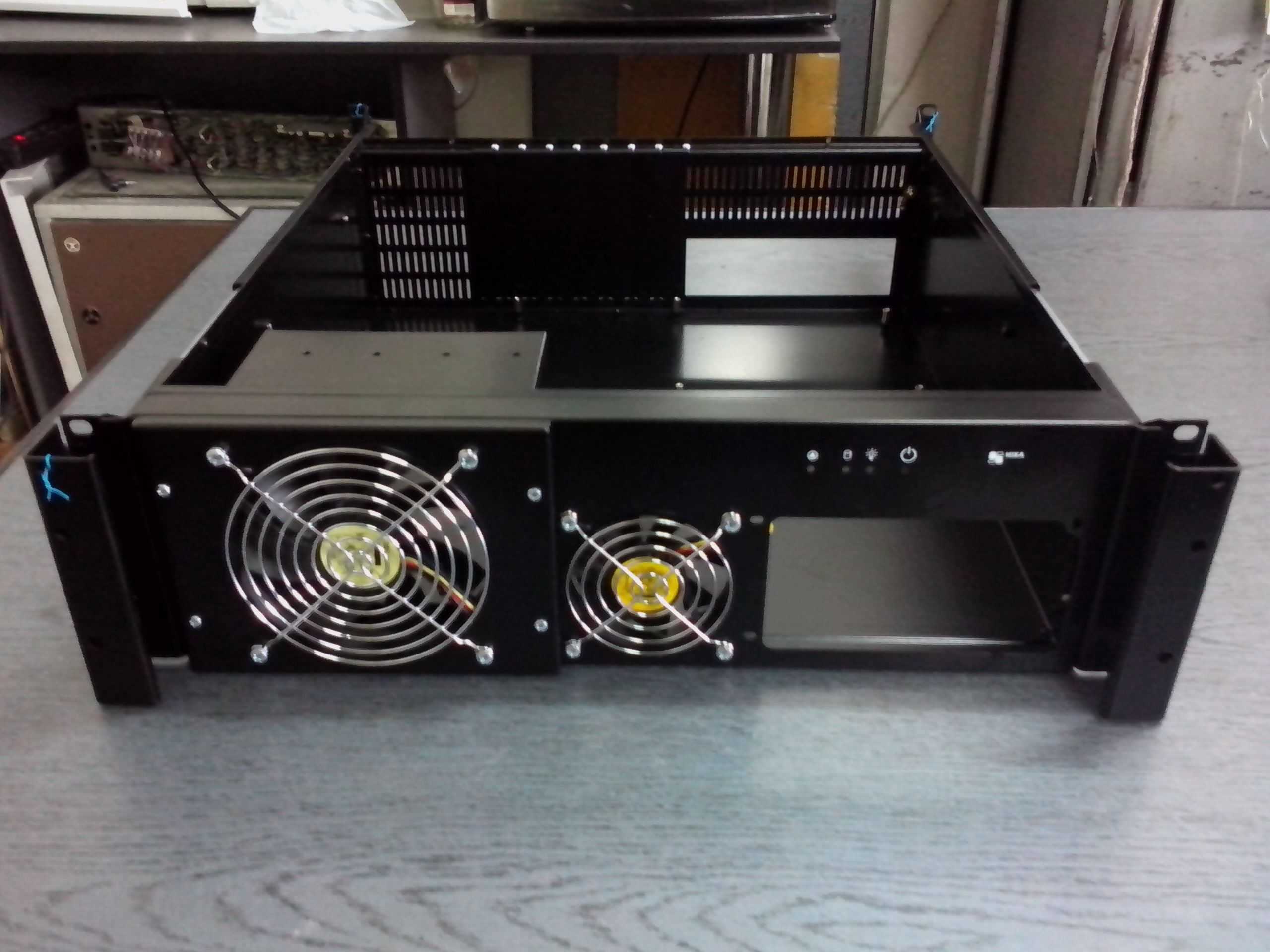

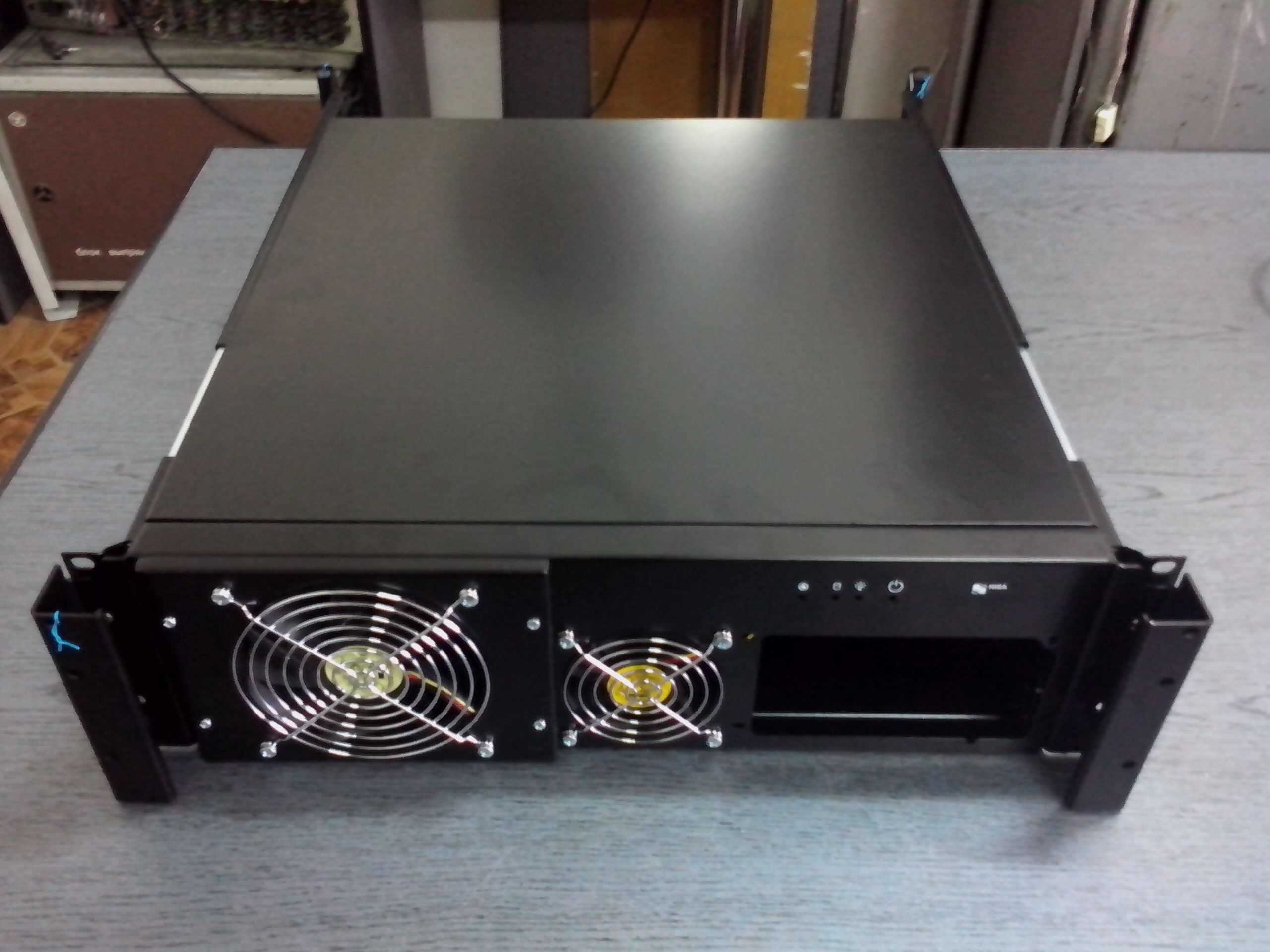

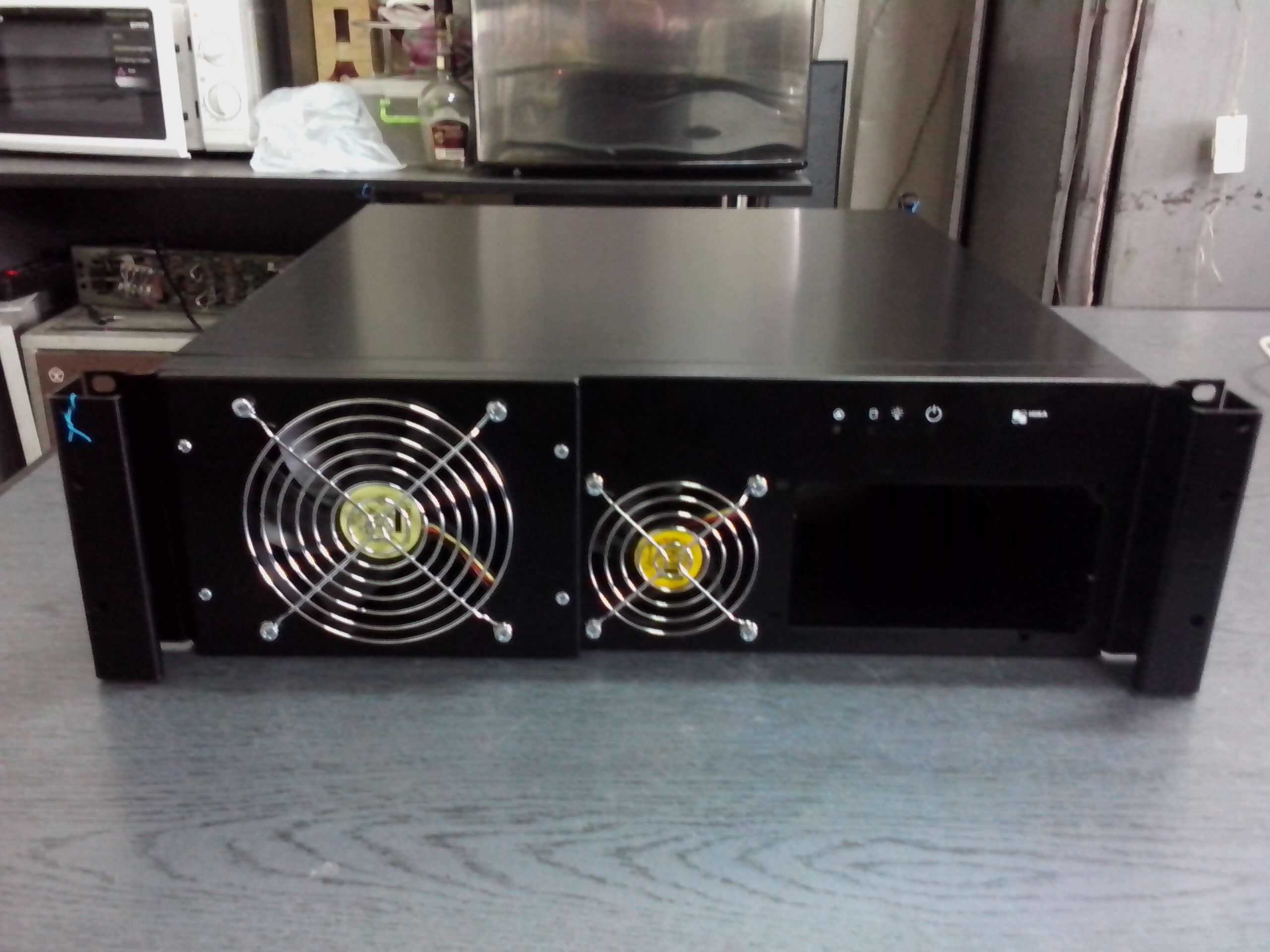

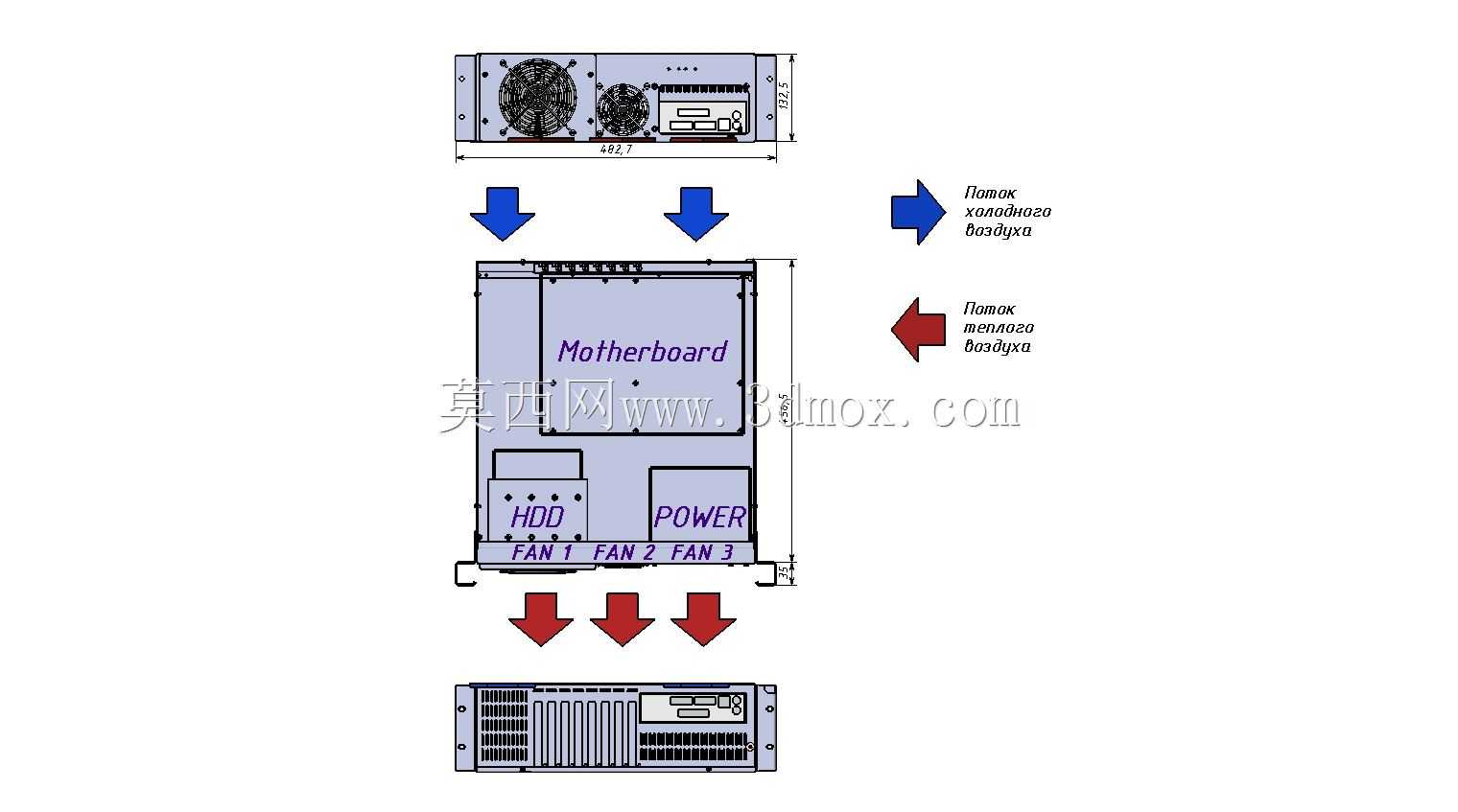

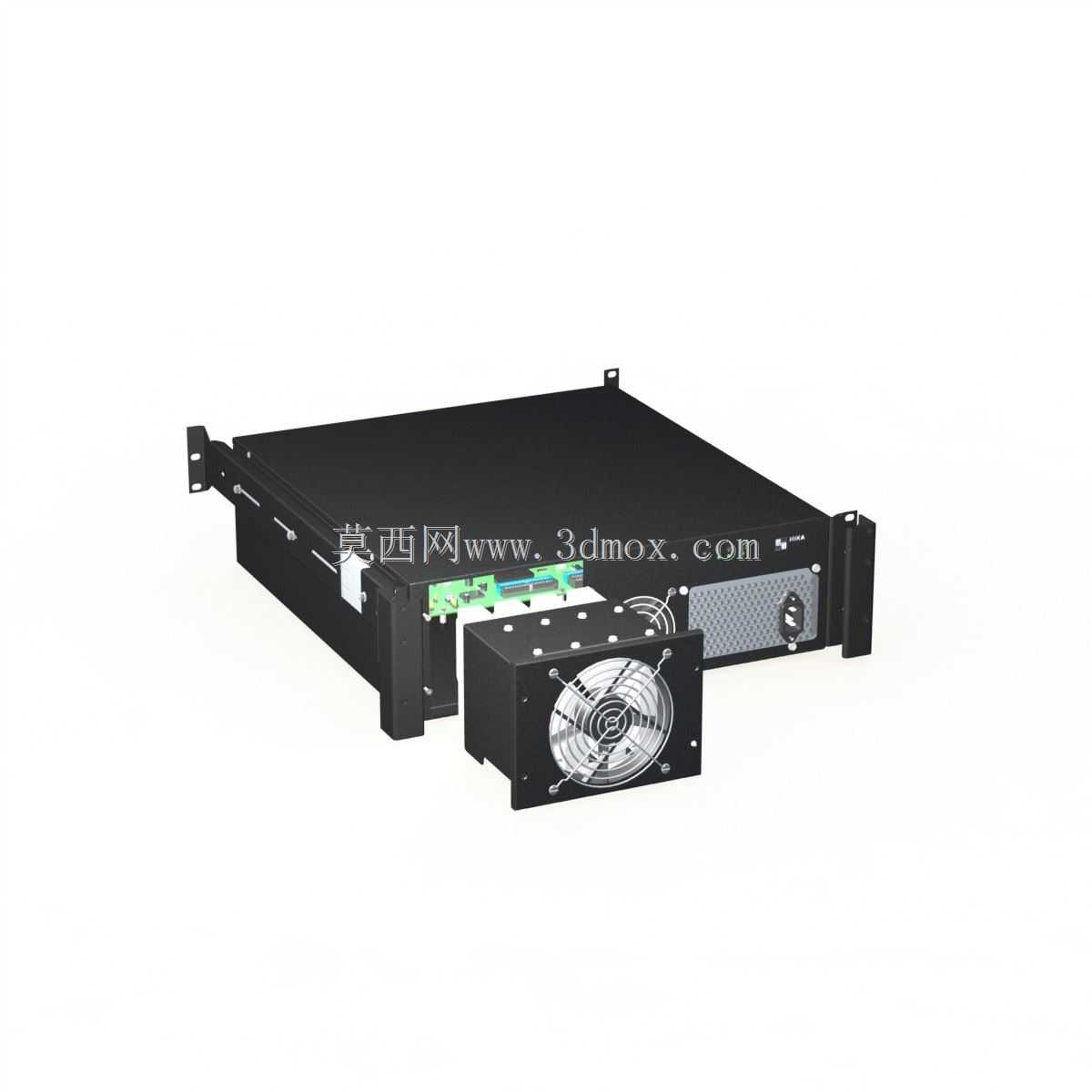

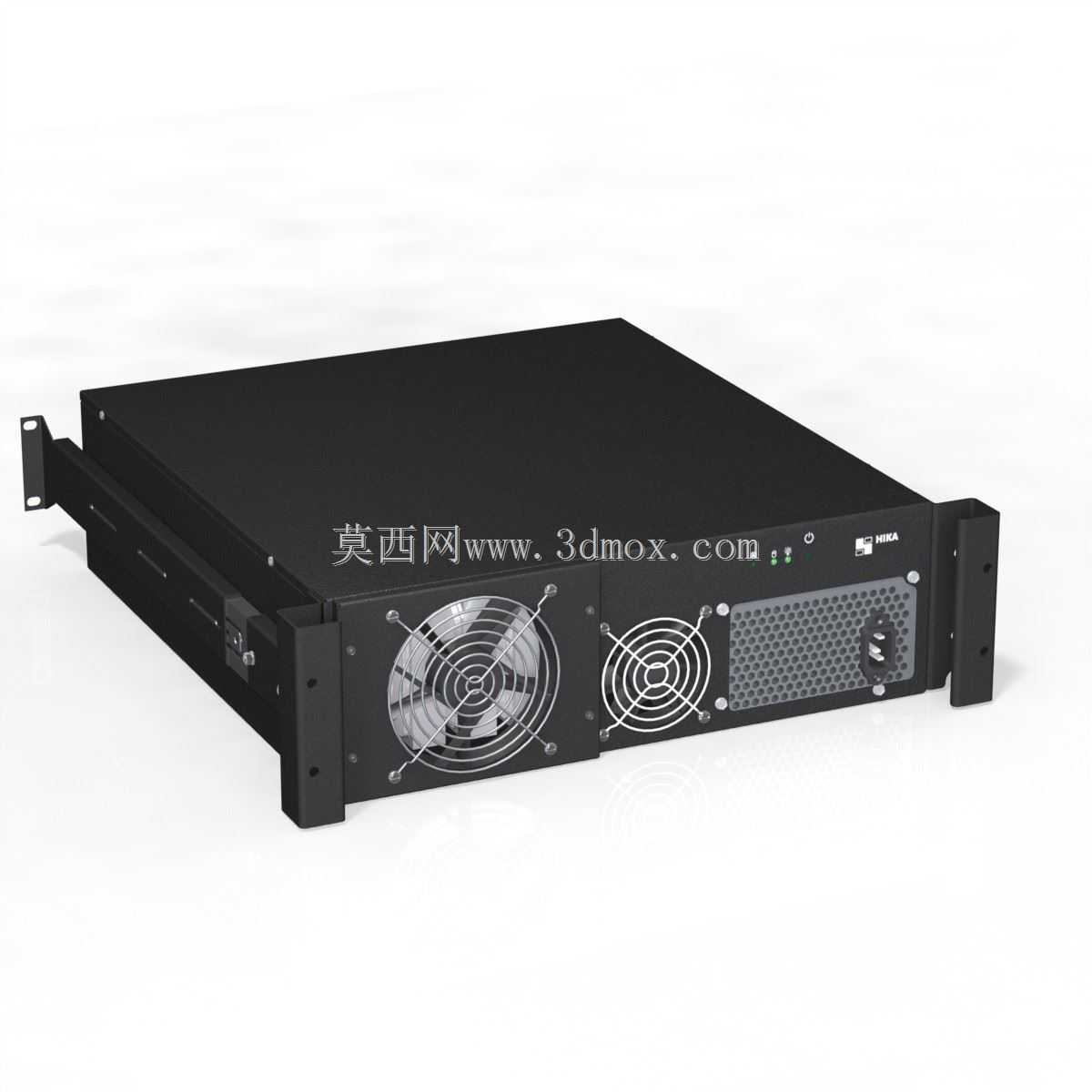

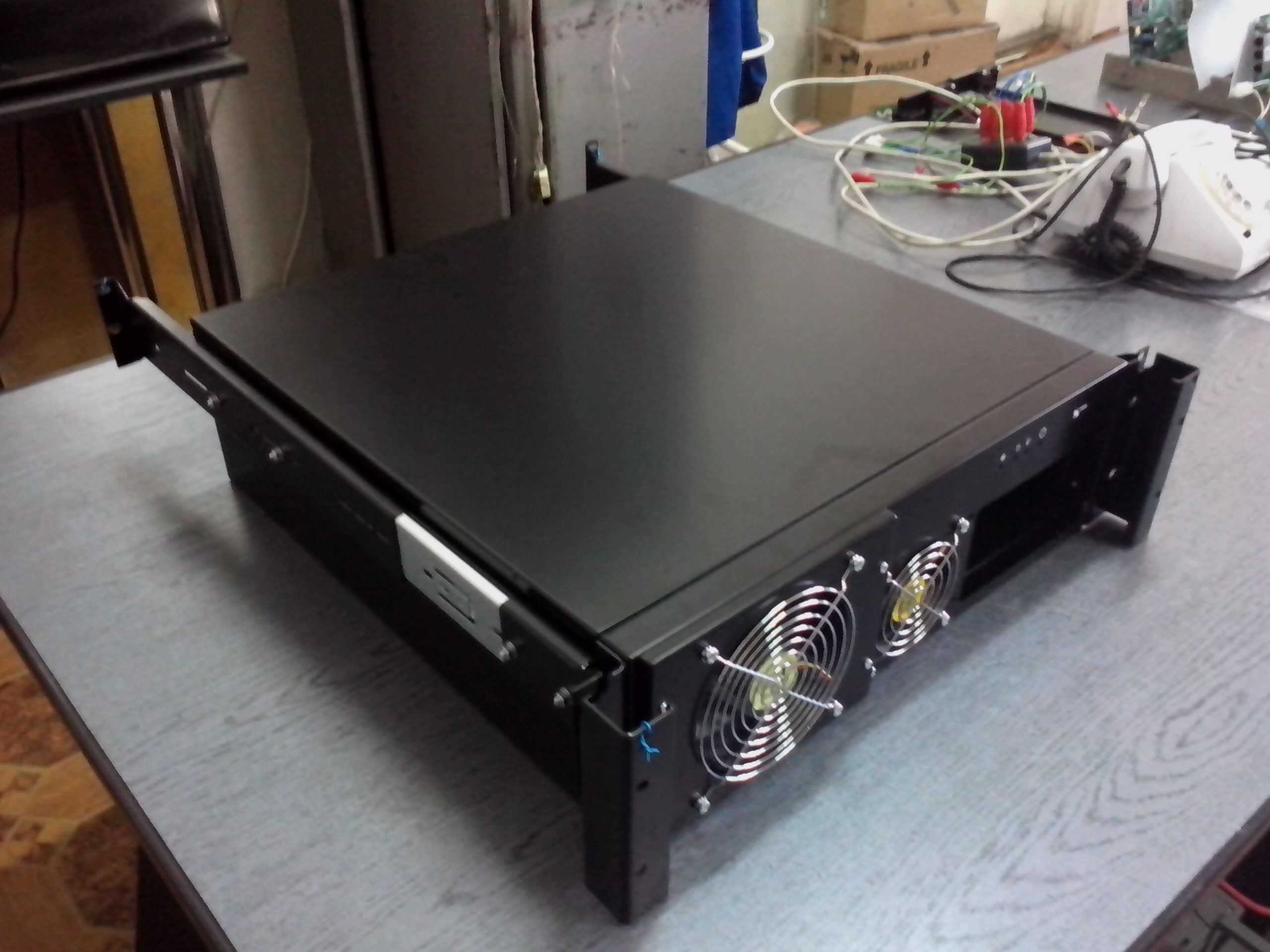

　　前面板的散热布局经过针对性优化，双轴流风扇位搭配独立通风网孔的设计，可形成贯穿机箱内部的正向风道，进风侧加装可拆卸防尘网，能在机房多尘环境下减少内部积灰，延长硬件使用寿命，风扇安装位预留了减震胶钉安装孔，可降低高速运转时的共振传导，避免相邻机架设备受到振动干扰。前面板还预留了状态指示灯、开关按键及接口拓展位，可根据实际功能需求配置USB、串口等外接接口，无需额外开孔破坏面板结构完整性。

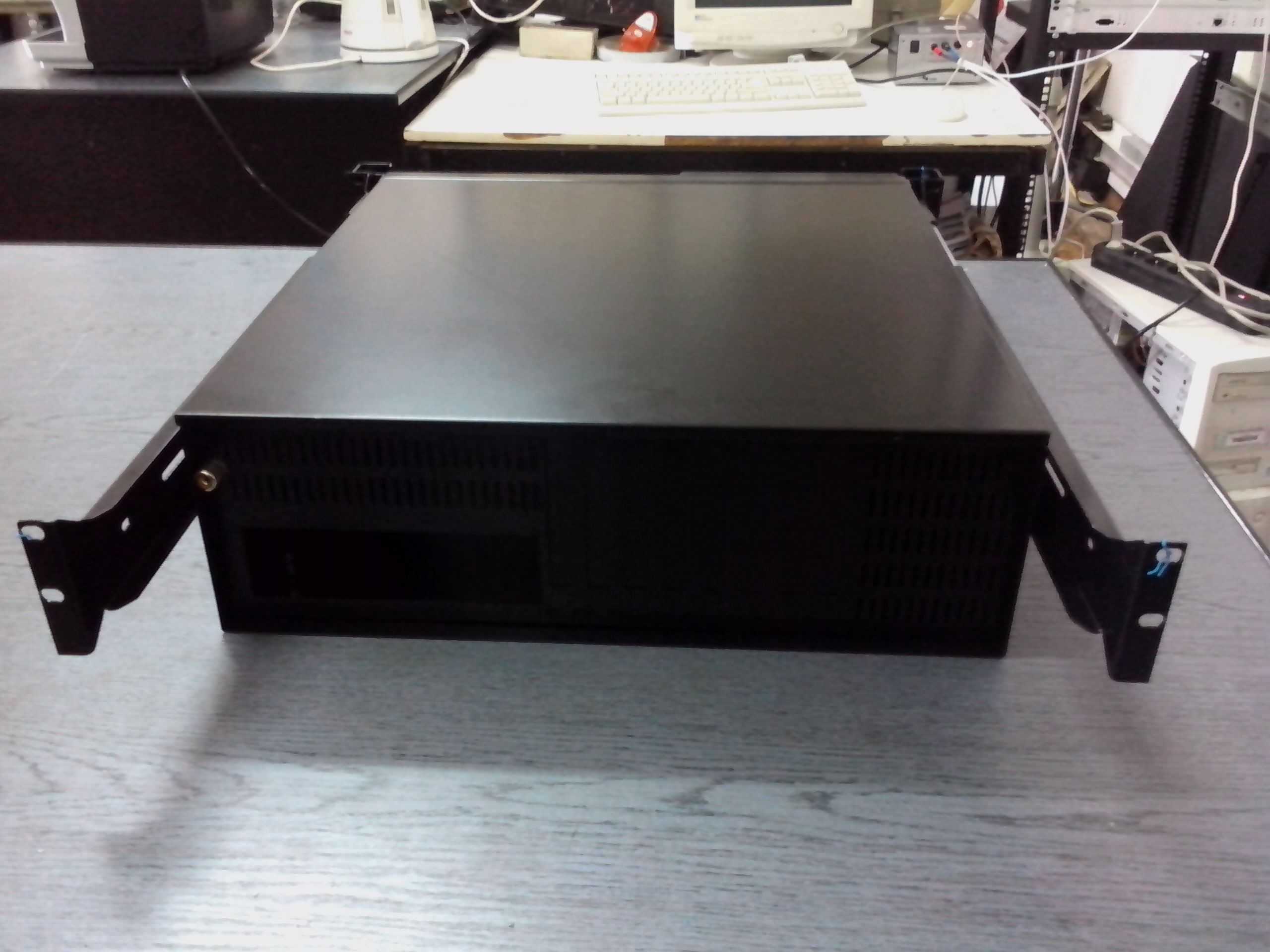

　　两侧的安装挂耳做了加长加固设计，挂耳上的安装孔位完全匹配机柜方孔螺母的标准间距，挂耳与机箱主体采用拉铆螺母加焊接的双重固定方式，可承受满配硬件时的整体重量，长期安装不会出现挂耳变形、机箱下坠的问题。机箱内部的硬盘位、扩展卡位都做了通用化的孔位设计，支持免工具卡扣安装，日常维护更换硬件时无需借助额外工具，可缩短运维操作时长。

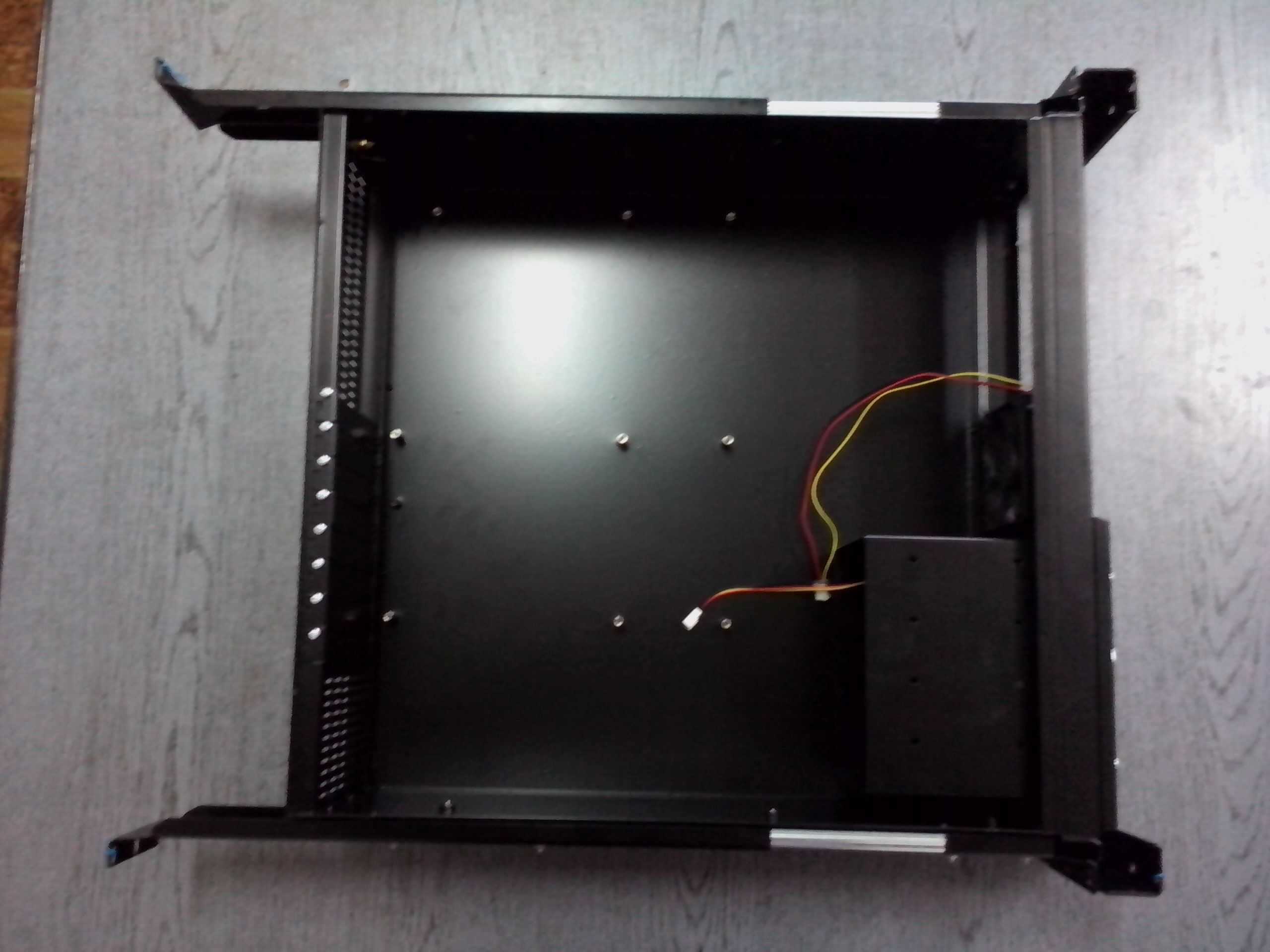

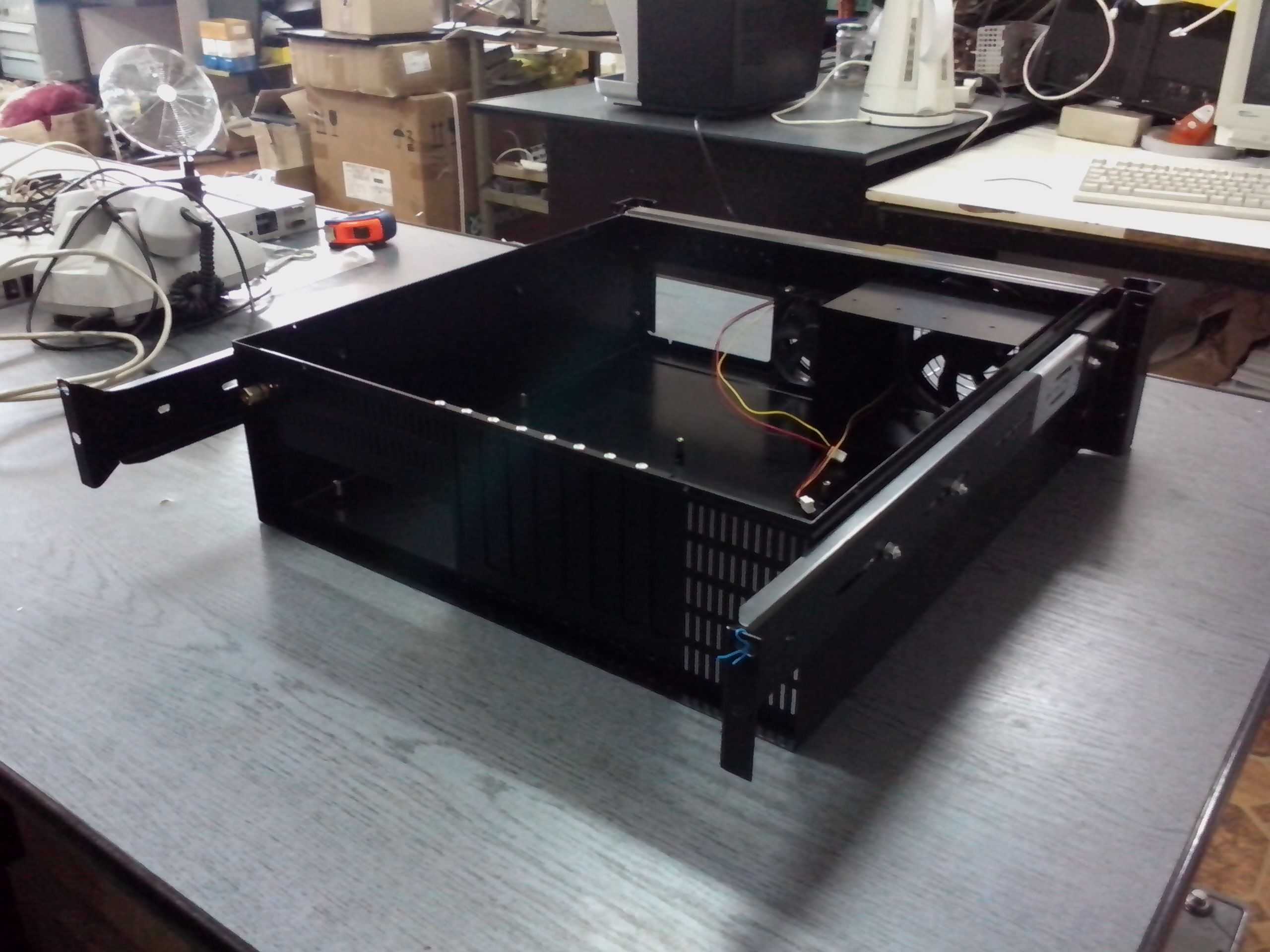

　　从安装边界来看，机箱整体深度控制在通用机柜的兼容范围内，不会出现柜门无法闭合的问题，后部的走线空间预留充足，电源线、网线、光纤等线缆可通过后部的理线架有序排布，避免线缆遮挡通风口影响散热效果。机箱顶盖采用快拆螺丝固定，拆开后可完全暴露内部安装空间，方便硬件组装和后期调试，顶盖内侧预留了接地柱安装位，可实现整机可靠接地，满足机房电磁兼容的相关要求。

　　在结构细节处理上，机箱内部所有钣金边缘都做了卷边钝化处理，不会出现锋利毛边，硬件安装过程中可避免割伤线材和操作人员。电源安装位做了独立的分隔仓设计，可将电源产生的热量与主板区域隔开，避免热源集中影响核心硬件的运行稳定性，分隔仓上预留了过线胶圈孔位，电源线穿过时可保护线材绝缘层不被磨损。
