回转类零件钻孔专用工装夹具结构

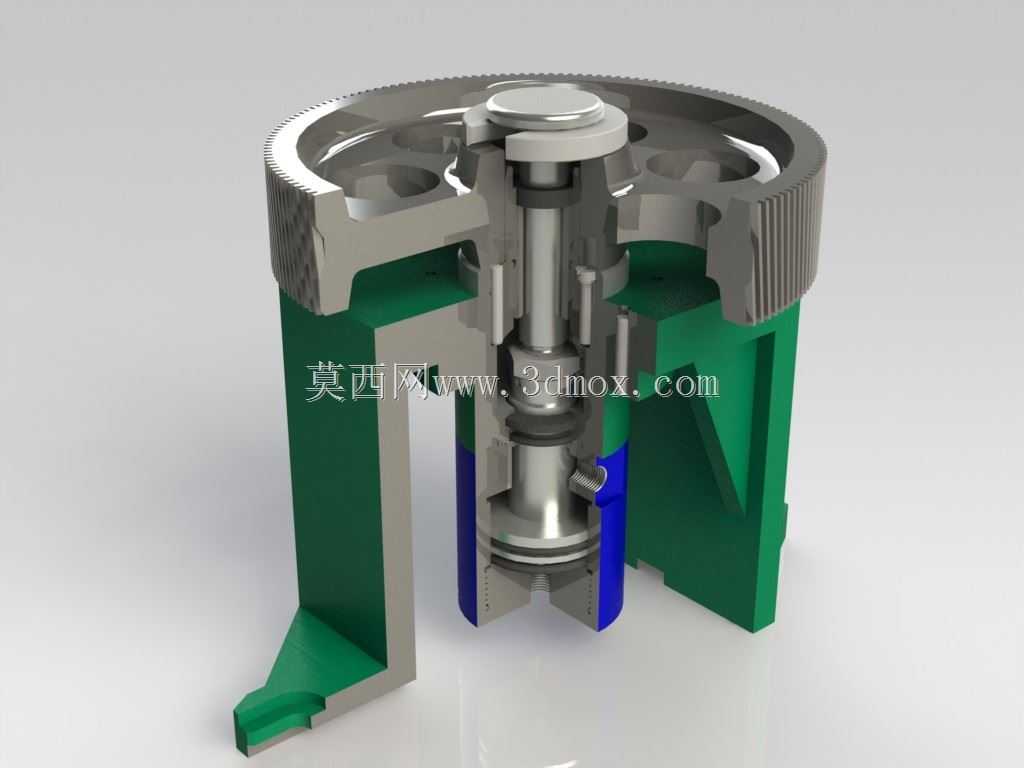

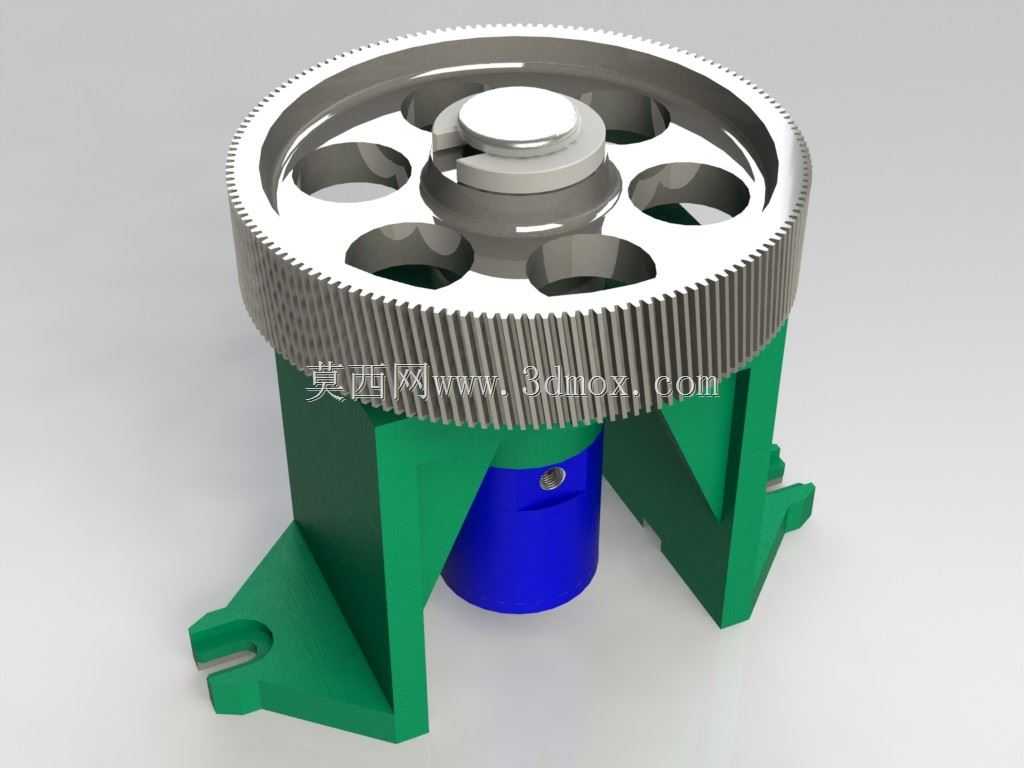

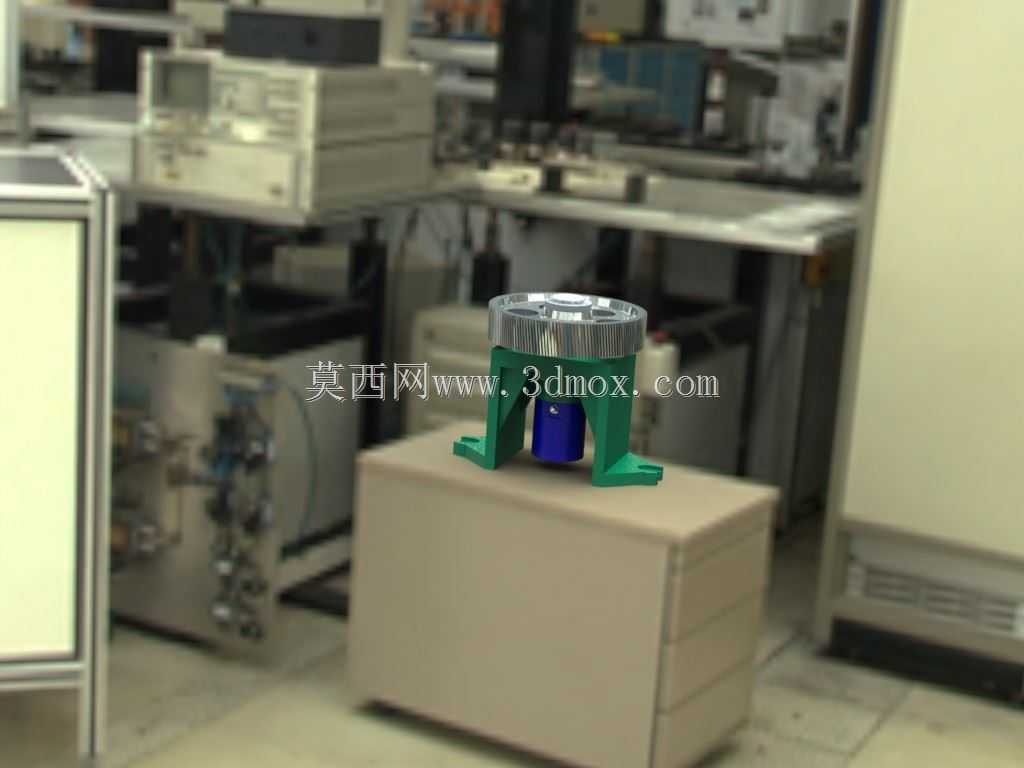

　　在盘类、套类回转零件的批量钻削加工场景中，这类专用钻孔工装是保障孔位精度、提升加工效率的核心工艺装备，主要适配立式钻床、摇臂钻床的钻孔工序，可完成零件端面等分孔、径向定位孔的钻削加工，避免划线工序带来的累计误差，同时降低装夹找正的辅助时间占比。从结构设计逻辑来看，该工装采用内置定心轴作为核心定位基准，轴径与待加工零件的内孔采用H7/g6小间隙配合，保证零件装拆便捷的同时，将径向定位误差控制在0.02mm以内；上部的齿圈式压紧构件通过端面齿与待加工零件的端面齿槽啮合，既传递钻削过程中的扭矩，防止零件转动，又能实现周向等分定位，保证各孔位的角度公差满足IT8级精度要求。工装的绿色主体为夹具体，采用HT250灰铸铁铸造后时效处理，

　　底部设置三个带定位键的安装凸台，可直接固定在钻床工作台的T型槽内，安装时需保证定心轴轴线与钻床主轴轴线的同轴度不超过0.015mm，夹具体侧面开设的排屑缺口可及时排出钻削产生的铁屑，避免铁屑堆积在定位面造成装夹误差。内部的弹性胀紧结构可适配一定尺寸范围内的同系列零件内孔，更换不同规格的定心衬套即可覆盖相近孔径的零件加工，无需重新制作整套工装，大幅降低多品种小批量生产的工艺准备成本。钻套采用硬质合金材质镶嵌在对应钻模位置，引导钻头进给，防止钻头入钻时偏移，钻套与钻头的配合间隙控制在0.008-0.015mm之间，既保证导向精度，又避免钻头与钻套过度摩擦磨损。实际使用过程中，装夹时只需将待加工零件套入定心轴，

　　旋转上部压紧齿圈使其与零件端面啮合，锁紧中心的压紧螺母即可完成装夹，整个装夹过程耗时不超过15秒，相比通用三爪卡盘装夹找正，效率提升60%以上，加工出的孔位位置度可稳定控制在0.05mm以内，完全满足常规机械零件的连接孔、销孔的加工精度要求。工装内部的滑动配合面均开设润滑脂槽，定期注入锂基脂可保证活动部件动作顺畅，避免长期使用后出现卡滞问题，夹具体的加强筋结构在钻削轴向力作用下可将变形量控制在0.01mm以内，保证长期使用的精度稳定性。
