微型双圆筒内联往复式发动机结构模型

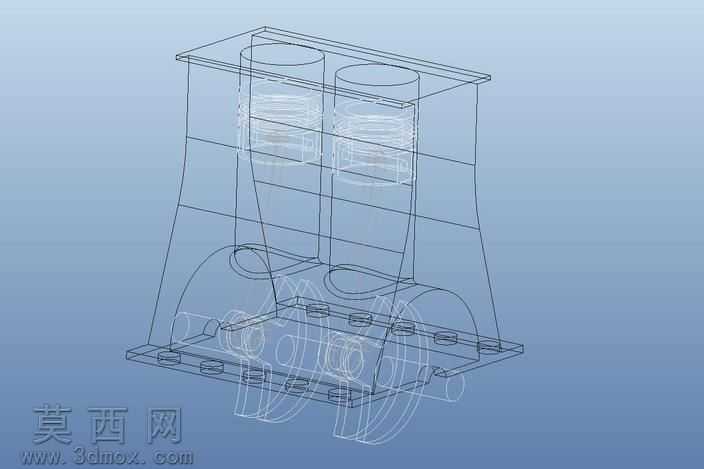

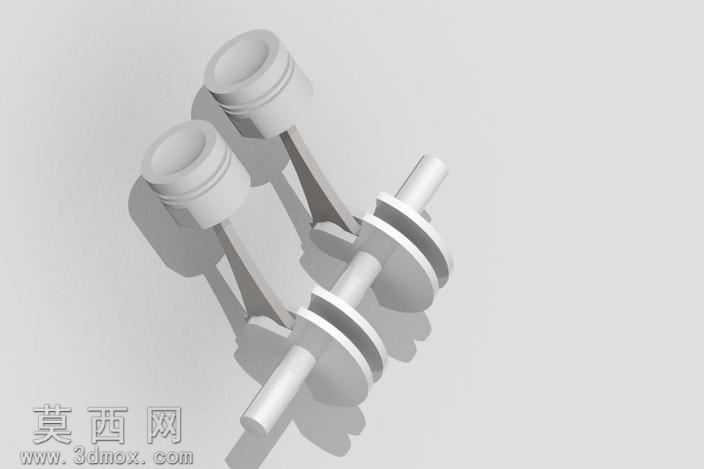

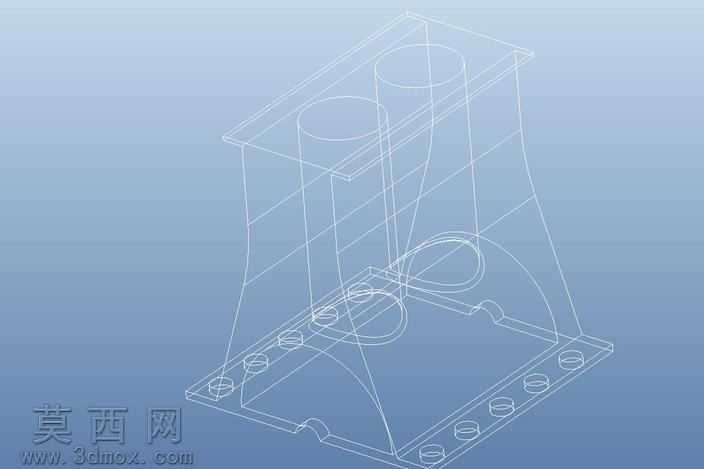

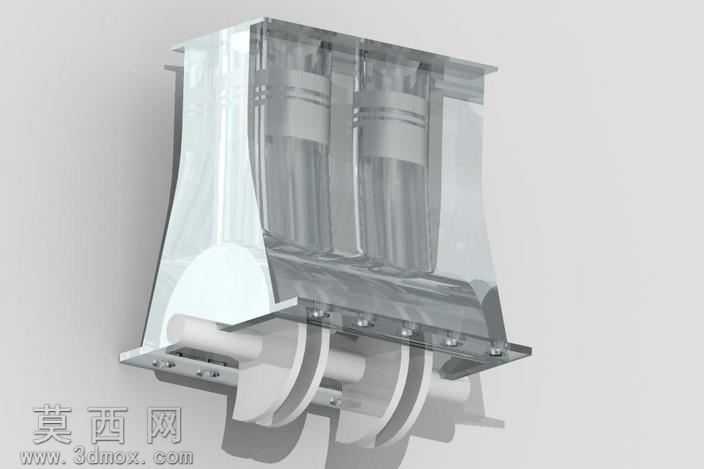

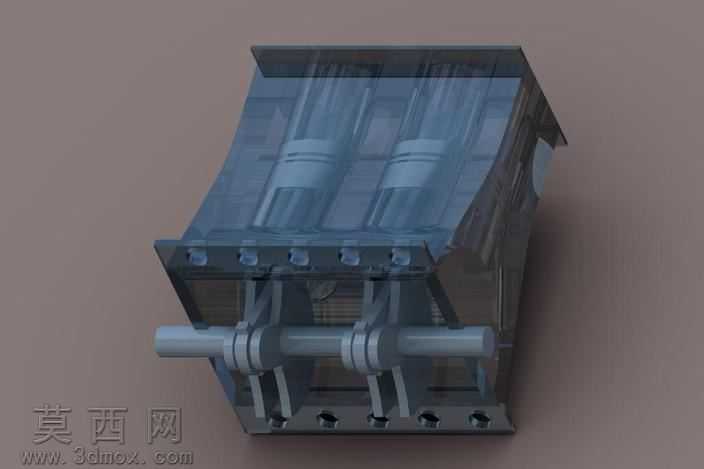

该三维模型采用Pro/Engineer Wildfire5.0完成全参数化建模，整体围绕微型双圆筒内联发动机的核心工作逻辑展开结构设计，参考塔塔NANO等微型代步车的小型动力单元概念进行还原。建模过程中首先搭建曲轴的回转基准轴，通过参数化约束定义曲柄销的偏心距，匹配活塞行程的设计数值，确保后续连杆、活塞部件的运动干涉校验能够精准开展。缸体部分采用半透明磨砂金属材质进行渲染表现，既可以清晰展示内部双活塞平行排布的内联布局，也能直观呈现缸筒内壁与活塞环配合的结构细节，缸体外部的加强筋、安装法兰边均按照小型内燃机的实际工艺特征做了倒角与壁厚处理，底部安装座的螺栓孔位采用线性阵列方式完成排布，符合通用机械安装的尺寸规范。曲轴组件建模时区分了主轴颈、曲柄臂、平衡块的不同材质属性，平衡块的曲面造型通过旋转切除与倒圆角命令完成，保证回转质量分布的合理性；连杆部件采用分体式大端结构设计，建模时预留了轴瓦安装的配合间隙，小端与活塞销的配合孔位做了同轴度约束，还原真实发动机的装配逻辑。活塞部分还原了活塞环槽、活塞销座的细节结构，顶部的凹坑造型匹配微型发动机的燃烧室设计。渲染阶段采用柔和的工作室环境光，金属部件区分了铸铁、铸铝的不同粗糙度质感，半透明缸体材质调整了折射与透明度参数，让内部运动构件的层级关系清晰可辨。整体设计思路围绕小型内联发动机的紧凑性特点展开，所有部件的装配约束均按照实际机械配合关系设置，可用于运动仿真演示，直观展示双缸内联发动机从曲轴回转到活塞往复运动的动力传递过程，模型结构完整无缺失，各部件间无冗余几何特征，兼顾了结构展示的直观性与机械设计的合理性。
