直列四缸发动机缸体三维结构设计

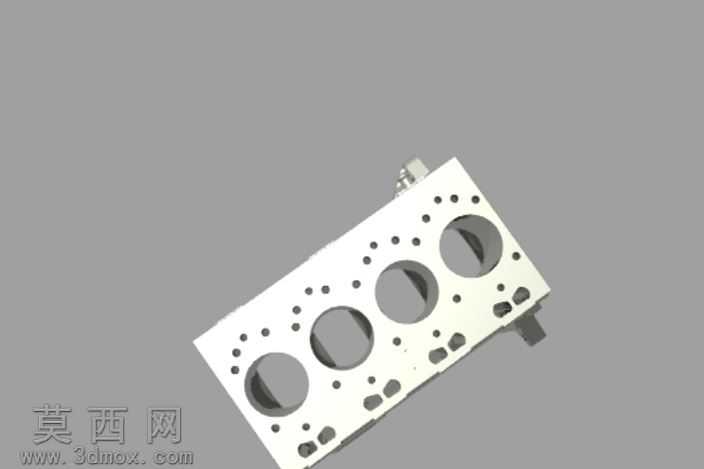

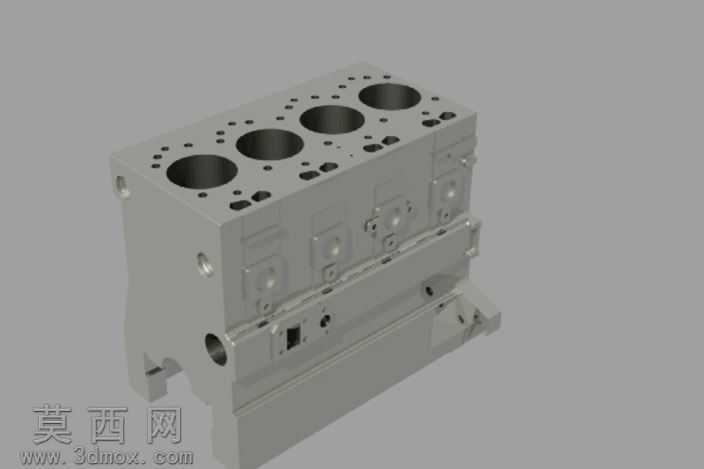

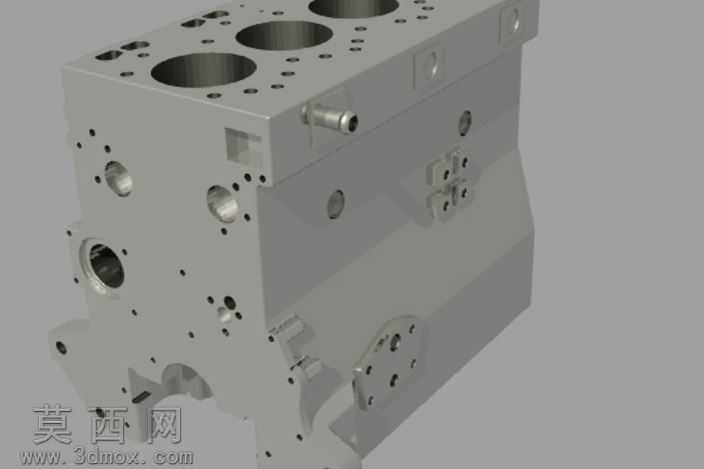

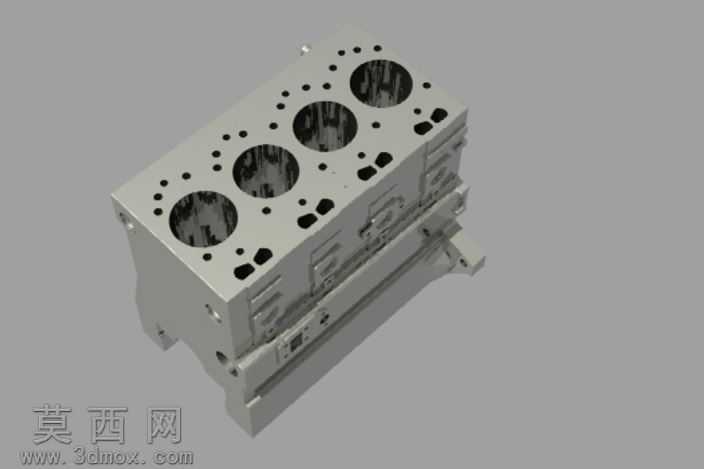

本作品为直列四缸发动机缸体的三维建模成果，建模过程依托三维设计软件完成，全程遵循内燃机缸体的实际工程设计逻辑，完整还原了量产四缸缸体的核心结构特征。建模初期先梳理缸体的整体布局逻辑，确定直列四缸的缸孔排布间距、缸体整体长宽高比例，以实体拉伸命令构建缸体的基础基体，保证基体的壁厚符合发动机工作时的强度与散热需求。针对缸体顶面的缸孔结构，采用精准的圆周阵列命令完成四个等径缸孔的切削成型，每个缸孔的内壁预留了缸套安装的配合余量，缸孔周边的螺栓孔按照实际缸盖紧固的排布规律逐一布置，孔位的间距、孔径大小均参考成熟内燃机的设计参数，保证后续模拟装配时缸盖与缸体的配合精度。缸体侧面的各类安装接口采用分步切削的方式完成，包括凸轮轴安装孔、冷却水道接口、润滑油道接口、传感器安装孔、水泵与机油泵的连接法兰面，每一处接口的位置都对应发动机附属部件的实际安装位置，水道与油道的内部走向在建模时通过布尔运算完成空腔构建，还原了缸体内部冷却润滑回路的布局逻辑。缸体下部的曲轴箱结构采用加强筋布局设计，在曲轴轴承座的位置增加了加厚的支撑结构，同时在箱壁处布置交错的加强筋，既保证曲轴运转时的支撑刚度，又尽可能控制缸体的整体重量。材质渲染阶段采用铸铁材质的质感参数，调整金属表面的哑光灰度与细微的粗糙纹理，还原量产铸铁缸体的真实材质表现，对加工面与非加工面做了质感区分，安装密封面、缸孔内壁等机加工面呈现细腻的金属光泽，非加工的外壁保留铸造表面的细微颗粒质感。整个建模过程严格遵循机械设计的公差配合逻辑，所有安装孔位、配合面的尺寸都预留了合理的工程余量，结构上兼顾了缸体工作时需要承受的高温高压载荷要求，完整呈现了四缸发动机核心基体的结构特点，可用于发动机结构教学、装配模拟演示等场景。
