德标开口销紧固件三维结构设计

　　在各类机械连接结构的防松设计场景里，开口销是应用频次极高的机械防松零件，常配合槽型螺母、销轴类零件完成锁紧限位，避免受振动、交变载荷影响的连接副出现松脱移位，广泛覆盖工程机械、农用设备、交通运输装备、通用机电产品的装配环节。从实际使用场景来看，这类零件的核心作用是在螺母拧紧到指定力矩后，穿过螺母开槽与螺栓杆部的径向通孔，再将销的两个长脚掰开弯折，以此限制螺母与螺栓之间的相对转动，即便设备运行过程中存在持续的振动冲击，连接副也不会出现回松脱落的问题，相比摩擦防松、机械止动垫圈等方案，开口销的防松可靠性更高，安装拆卸操作也更简便，适合需要定期拆解维护的连接部位。

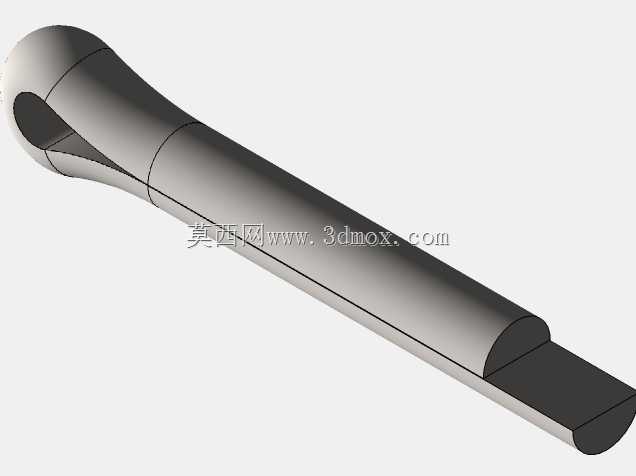

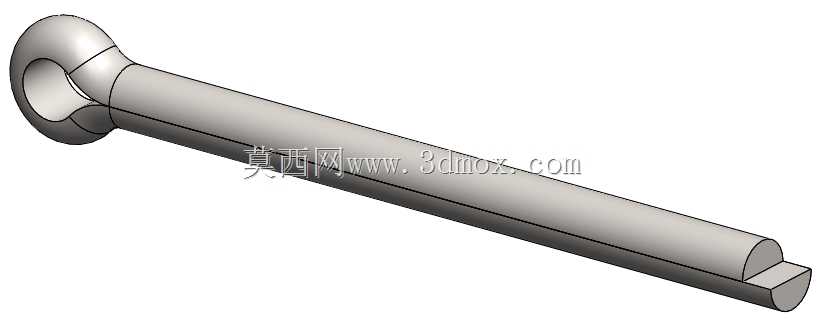

　　本次设计的开口销遵循DIN94与ISO1234标准要求，覆盖公称直径1mm到13mm、对应长度6mm到100mm的全系列规格，能够匹配不同规格的槽型螺母、销轴的安装需求。从结构设计思路来看，销的头部采用圆环形闭合结构，一方面方便安装时用工具夹持推送，另一方面能避免销体穿过通孔后从另一端完全脱出，安装时头部抵接在被连接件的孔口端面，形成轴向限位。销的杆部采用半圆柱剖面的长直结构，两个长边平行，既保证穿入通孔时的顺畅性，又能在掰开尾脚时获得足够的形变空间，不会因为杆部应力集中出现断裂问题。尾端的切口设计是整个零件的功能核心，安装到位后将两个尾瓣分别向不同方向弯折，贴合在螺母的侧面或者被连接件的表面，形成可靠的机械锁止，尾瓣的长度经过精确计算，弯折后不会突出连接结构的外轮廓，避免与周边其他零部件产生运动干涉。

　　从外形尺寸与安装边界来看，不同公称直径的开口销对应适配的通孔直径有明确的公差要求，设计时严格匹配标准规定的销体直径公差带，保证穿入时既不会因为间隙过大出现松旷，也不会因为过盈量太大导致安装困难。头部的圆环内径与杆部直径保持固定比例，方便使用尖嘴钳等通用工具完成夹持操作，不需要专用工装就能完成现场装配。长度规格的覆盖范围充分考虑了不同连接厚度的需求，从薄板类小载荷连接的短规格，到厚板、大规格螺母配套的长规格，全系列尺寸都严格遵循标准参数，能够直接对应选型手册的规格要求，不需要二次修改尺寸就能直接用于装配设计。

　　在建模过程中，针对不同规格的零件做了参数化关联，调整公称直径与长度参数时，头部圆环尺寸、尾端切口长度、杆部剖面尺寸都会按照标准比例同步更新，方便设计人员在不同的项目中直接调用对应规格的模型，不需要重复建模。模型的细节处理充分考虑了实际加工的工艺性，所有棱角处都做了微小的倒角处理，既避免热处理和安装过程中出现应力开裂，也能去除加工毛刺，防止安装时划伤操作人员。杆部的直线度公差在模型里通过几何约束做了控制，保证模拟装配时销体能够顺畅穿过同轴的通孔，不会出现卡滞的情况。

　　从实际选型应用的角度，设计人员在选用这类开口销时，首先要根据配套的螺栓、销轴直径确定对应的销公称直径，再根据连接部位的总厚度选择合适的销长度，保证销穿过通孔后露出的尾段长度足够完成弯折操作，同时尾瓣弯折后不会超出安装空间的边界。这类零件通常采用低碳钢或者不锈钢材质加工，低碳钢材质的开口销具备足够的塑性，弯折时不会断裂，适合常规的工业场景；不锈钢材质的开口销具备防锈耐腐蚀能力，适合户外设备、食品机械、化工设备等有防腐要求的场景。在装配模拟过程中，可以直接调用该模型完成干涉检查，验证销安装后尾瓣弯折的空间是否充足，与周边的运动部件是否存在碰撞风险，提前在设计阶段排除装配问题，减少现场安装时的整改工作量。
