DIN466标准滚花高头螺母结构设计

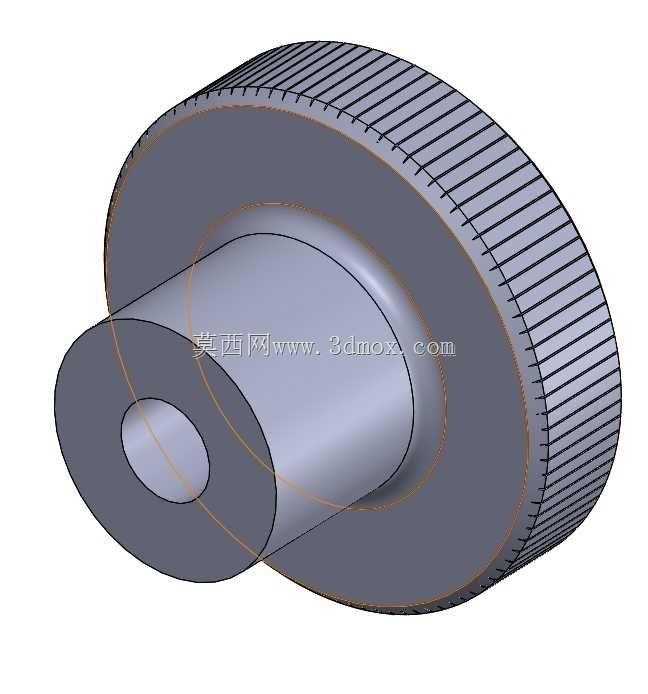

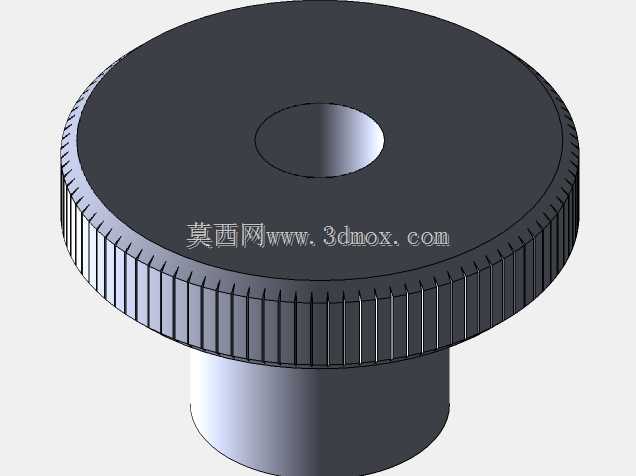

　　在日常的机械装配、工装夹具调试、小型设备维护场景里，经常会遇到需要徒手调节、频繁拆装且不需要大扭矩锁紧的连接位置，这时候普通六角螺母需要借助扳手操作的特性就会带来不少操作上的不便，DIN466标准的滚花螺母就是针对这类场景设计的典型紧固件。从结构上看，这款螺母采用了带凸台的高头设计，主体分为滚花外圈和内螺纹凸台两个部分，外圈的直纹滚花完全覆盖大直径圆盘的圆柱侧面，滚花纹路的齿距和齿深经过适配，徒手拧动的时候手指和螺母侧面的摩擦力足够，即使手上沾有少量润滑脂或者轻微的车间油污，也不会出现打滑的情况，不需要借助任何额外工具就能完成锁紧和松开的操作，在设备调试阶段需要反复调整位置的工位上，这种设计能大幅减少操作的辅助时间。

　　设计这类标准件的时候，首先要匹配的是对应螺纹规格的安装边界，这款螺母覆盖M1.2到M10的公制粗牙螺纹范围，不同规格对应的大圆盘直径、凸台长度、整体高度都严格遵循DIN466的标准公差要求，凸台部分的外径要小于滚花外圈的直径，安装的时候凸台可以伸入对应的安装沉孔或者过孔内，起到径向定位的作用，避免螺母锁紧之后出现径向偏移，同时凸台的端面作为锁紧承压面，平面度和垂直度都有严格的形位公差要求，锁紧之后和被连接件表面的贴合面积均匀，不会出现局部应力集中导致的连接件表面压痕或者锁紧力不均的问题。从实际使用的场景来看，这类滚花螺母常被用在仪器仪表的面板固定、小型工装的快速锁紧、电子设备的外壳手拧固定、机床附件的位置调节等位置，

　　比如在一些小型检测夹具上，需要经常更换不同厚度的定位垫块，用这种滚花螺母徒手就能松开更换垫块，不需要到处找对应规格的扳手，操作效率能提升不少；还有一些外露的调节位置，滚花的外圈除了提供操作摩擦力之外，外露的圆盘边缘没有尖锐的棱角，即使操作人员不小心碰到也不会造成划伤，比普通的六角螺母安全性更好。建模的时候要注意滚花部分的处理，如果是用于装配干涉检查的整机模型，不需要把每一条滚花都做实体特征，只需要在圆柱面做滚花的纹理贴图或者简化的纹理示意就可以，减少模型的面数提升装配体的运行流畅度，如果是用于加工生产的零件模型，就需要准确绘制滚花的齿形参数，匹配对应的滚花刀具加工参数，同时要注意内螺纹的收尾位置和凸台长度的匹配，

　　避免螺纹加工超差导致凸台部分的强度不足。另外这款螺母的材质选择范围比较广，常规场景下用碳钢镀锌处理就能满足防锈和强度要求，在有耐腐蚀要求的设备或者食品接触的场景下，可以选用不锈钢材质，在需要减重的便携设备上也可以选用铝合金材质做阳极氧化处理，不同材质的选型只需要调整对应的零件密度参数，整体的结构尺寸不需要做改动，就能适配不同的使用工况。安装的时候要注意被连接件的过孔直径要匹配螺母凸台的外径，间隙控制在0.1到0.2mm之间，既保证凸台能顺利伸入孔内定位，又不会因为间隙过大导致定位精度不足，锁紧的时候不需要施加过大的扭矩，因为滚花螺母的设计初衷就是徒手操作，过大的锁紧力反而会导致滚花齿硌伤手指，或者导致内螺纹滑牙，正常成年人徒手拧紧的扭矩就足够满足这类轻载连接的锁紧要求，在有振动的工况下可以配合弹垫使用，避免长时间振动导致螺母松脱。
