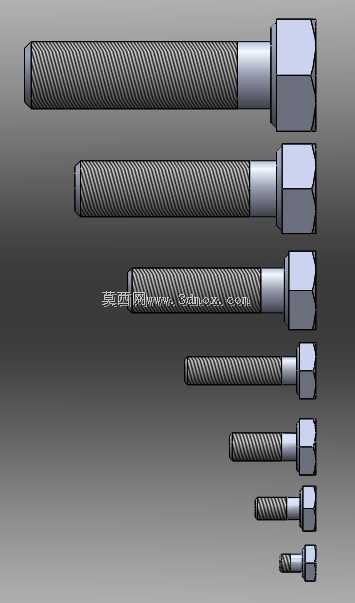

DINENISO4017外六角全螺纹螺栓系列

在各类机械装配、钢结构搭建、机电设备组装场景中，外六角全螺纹螺栓是应用频次极高的可拆卸紧固连接件，本次建模覆盖M1.6至M56全规格段的DIN EN ISO 4017对应标准件，可直接适配不同载荷等级、不同安装空间的紧固需求。这类螺栓的核心功能是通过螺纹副的咬合配合六角头的扭矩施加，实现两个或多个带通孔零件的刚性压紧连接，全螺纹结构的优势在于可适配不同厚度的被连接件，无需额外搭配螺柱调整旋合长度，在受剪、受拉复合载荷的连接场景中表现稳定，小规格型号多用于电子设备、小型仪器的内部结构紧固，大规格型号可用于重型机架、工程机械主体结构的连接装配。建模过程中首先梳理标准规定的外形尺寸边界，不同规格对应的六角头对边宽度、头部厚度、螺纹大径中径小径、螺距参数均严格对应标准数值，安装边界需预留六角头对应的扳手操作空间，避免装配时出现干涉。建模时先绘制螺栓头部的六角草图，拉伸生成头部实体后做端部倒角处理，再绘制螺杆段的回转轮廓，回转生成光杆与螺纹段基础实体，螺纹部分通过扫描切除方式生成真实牙型，而非采用贴图示意，确保后续做装配干涉检查、工程图导出时螺纹参数可直接调用。不同长度规格的螺栓可通过配置功能快速派生，调整螺杆段长度参数即可生成对应型号，无需重复建模，所有规格的螺栓头部均做了标准要求的圆角与倒角处理，避免锐边在装配时划伤操作人员或零件表面。这类标准件模型可直接导入装配体使用，无需设计人员重复绘制标准件，大幅提升结构设计阶段的工作效率，建模时保留了所有关键尺寸的参数化关联，后续如果需要定制非标准长度的同类型螺栓，仅需修改对应尺寸参数即可快速生成，适配特殊安装场景的使用需求。
