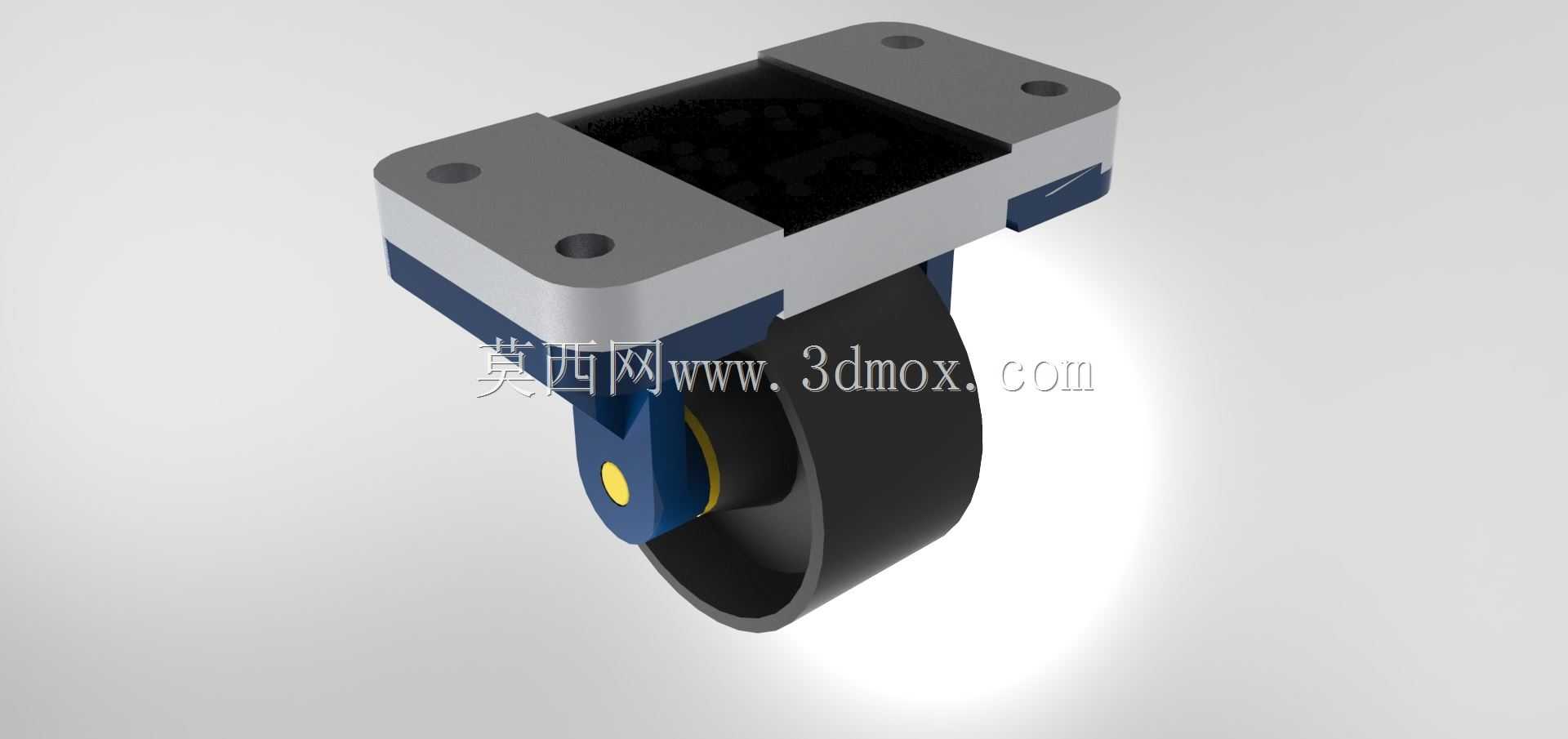

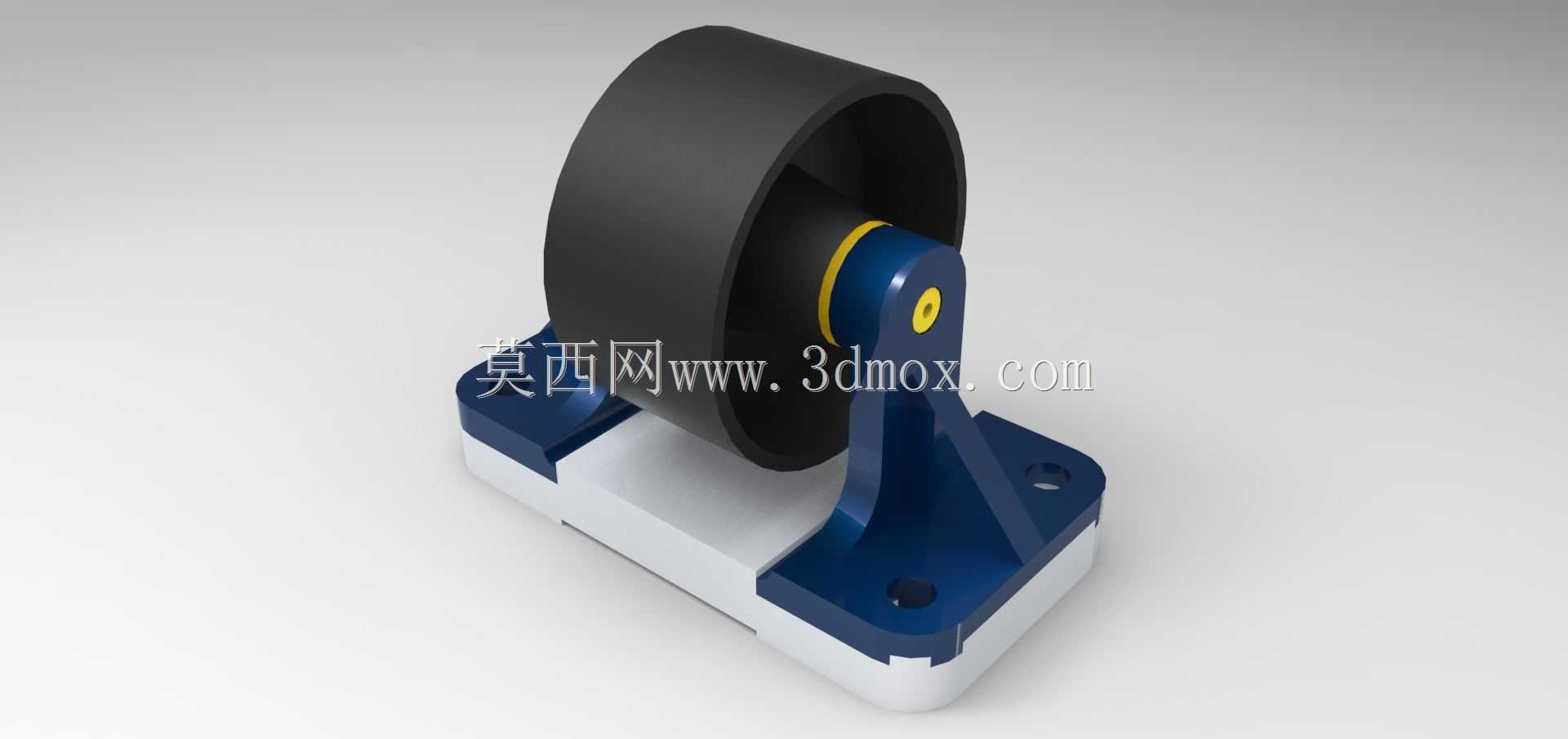

重载支撑型定向滑轮安装结构设计

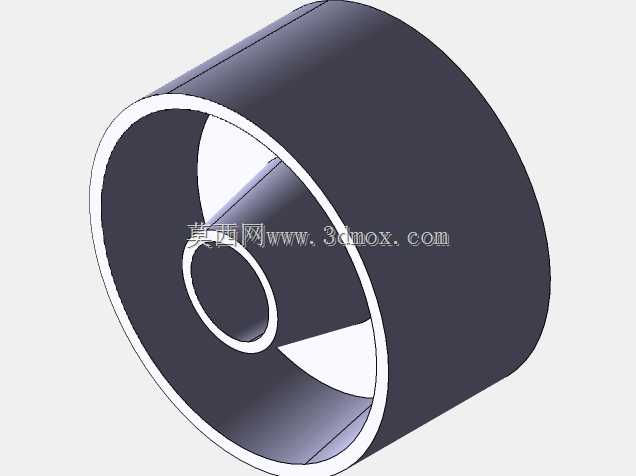

　　该滑轮结构主要面向工业设备重载移位、生产线物料载具平移、仓储周转设备定点行走等场景设计，区别于普通万向脚轮的转向功能，这款定向滑轮仅保留单方向直线行走能力，在需要精准控制移动轨迹的设备工位上，能避免轮体随意偏摆带来的走位偏差，比如自动化生产线旁的固定工位周转车、重型设备的辅助移位支撑座、工装夹具的移动底座等场景，都能通过这类定向滑轮实现稳定的直线位移支撑。从功能特性来看，轮体采用宽幅接触设计，接触地面的轮面做了微弧过渡处理，既保证和硬质地面、环氧地坪、钢板铺设地面的接触面积足够分散承重压力，又能减少直行过程中的滚动阻力，轮体内部嵌入自润滑轴承衬套，和中心销轴配合时不需要频繁加注润滑脂，长期运行也不会出现卡滞、异响问题。

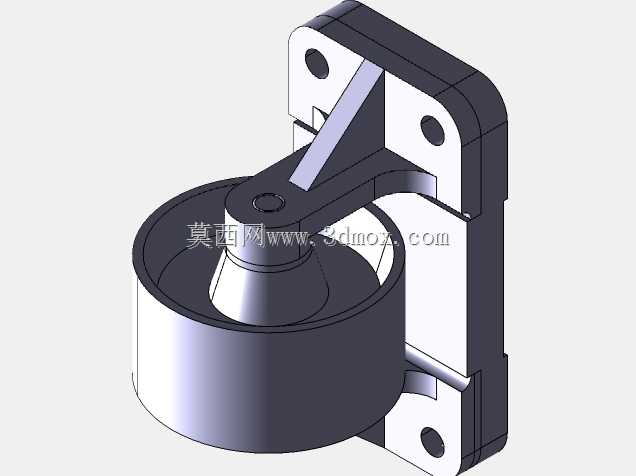

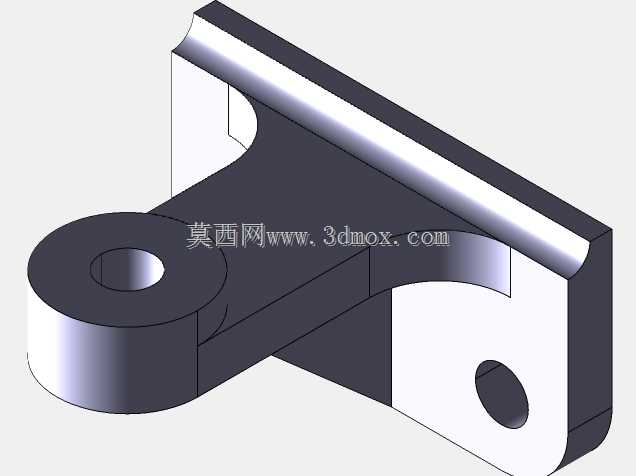

　　支架部分采用L型一体式支撑结构，底部的安装底板预留两个对称的沉头安装孔，安装时可以直接通过内六角螺栓将整个滑轮组件固定在设备底座的安装面上，沉头孔设计能保证螺栓安装后头部不突出底板平面，避免螺栓和地面接触刮蹭地面，同时也能让底板和设备安装面完全贴合，不会出现局部悬空导致的支架受力变形。设计过程中优先考虑了受力传递路径，设备的垂直承重通过安装底板传递到两侧的支撑立板，再通过中心销轴将载荷均匀传递到轮体上，支撑立板和底板的衔接位置做了加厚圆角过渡，避免应力集中导致的支架断裂问题，轮体两侧和支撑立板之间预留了0.2毫米的装配间隙，既不会因为间隙过大导致轮体运行时左右窜动，也不会因为间隙过小出现轮体和支架摩擦卡滞的情况。安装边界方面，

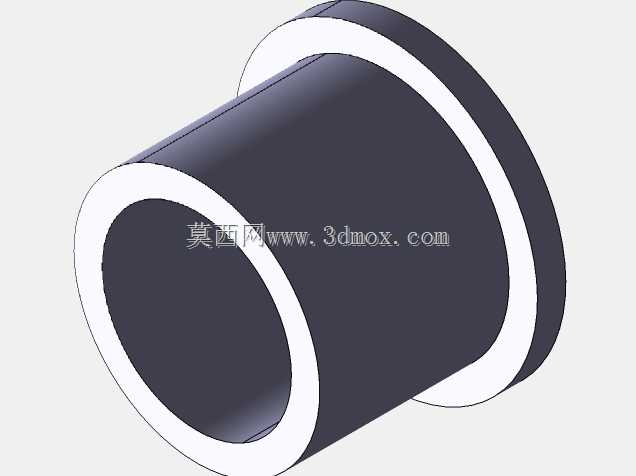

　　整个滑轮组件的总高度控制在常规设备底座离地间隙的适配范围内，底板的安装孔距匹配行业通用的型材安装孔位标准，不需要额外在设备底座上打孔攻丝，直接适配现有通用安装尺寸，轮体的宽度设计兼顾了承重能力和安装空间占用，不会因为轮体过宽导致整体组件超出设备底座的侧边轮廓，也不会因为轮体过窄导致单位面积压力过大损伤地面。中心销轴采用台阶式设计，一端和支撑立板做过盈配合固定，另一端通过卡簧限位，避免销轴在长期运行过程中出现轴向窜动脱落，轮体和销轴之间的衬套采用耐磨自润滑材质，在承受径向载荷的同时，能保证轮体转动顺畅，即使在有少量粉尘、碎屑的车间环境下，也能依靠衬套的密封结构阻挡杂质进入转动配合面，减少磨损延长使用寿命。在实际选型应用中，

　　这类定向滑轮通常和同规格的万向轮搭配使用，在设备底座的固定端安装两个定向滑轮控制行走方向，在操作端安装两个万向轮实现转向控制，相比全万向轮的配置，这种搭配方式能让重型设备的推移方向更可控，尤其是在长距离直线推移设备时，不会出现轮体偏摆导致的走位歪斜，降低设备移位过程中的碰撞风险。轮体的材质选用高耐磨硬质工程材料，既具备足够的承重强度，又不会像金属轮那样在运行过程中产生较大噪音，同时也不会刮伤车间的环氧地坪表面，适合在室内生产车间、仓储库房等对地面保护有要求的场景使用。支架表面做了氧化防锈处理，在潮湿的生产环境下也不会出现锈蚀剥落的问题，长期使用也能保持结构强度稳定。
