基础教学用印制电路板结构三维建模

　　在电子设备结构设计环节，PCB板作为承载各类电子元器件、实现电路电气连接的核心载体，其三维建模精度直接影响后续整机结构的装配干涉校验、散热路径规划以及结构强度校核工作。本次建模的基础PCB板，主要面向入门级结构设计教学场景，还原常规双面板的基础结构特征，可用于建模练习、装配演示以及基础电子结构方案的快速搭建。

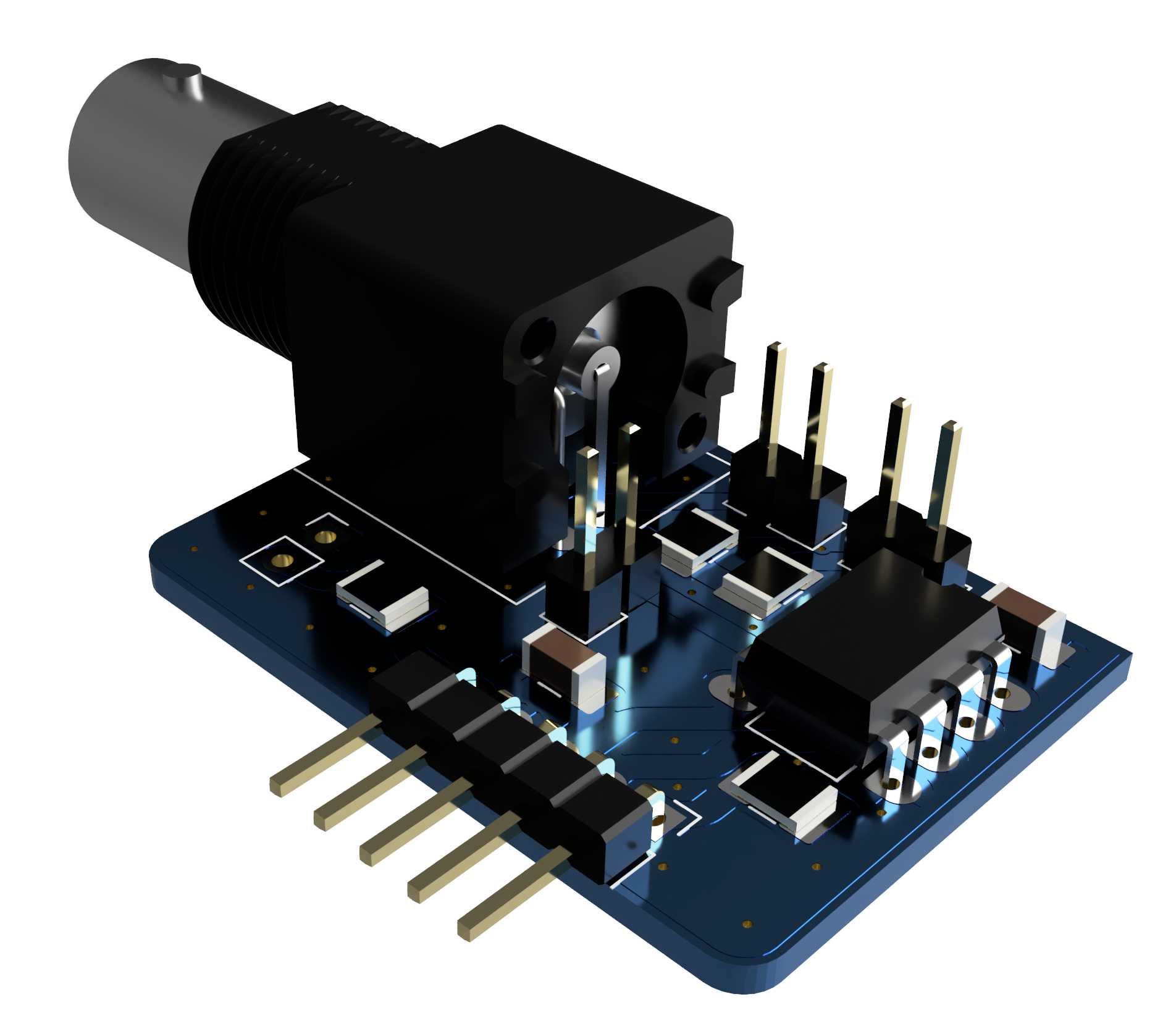

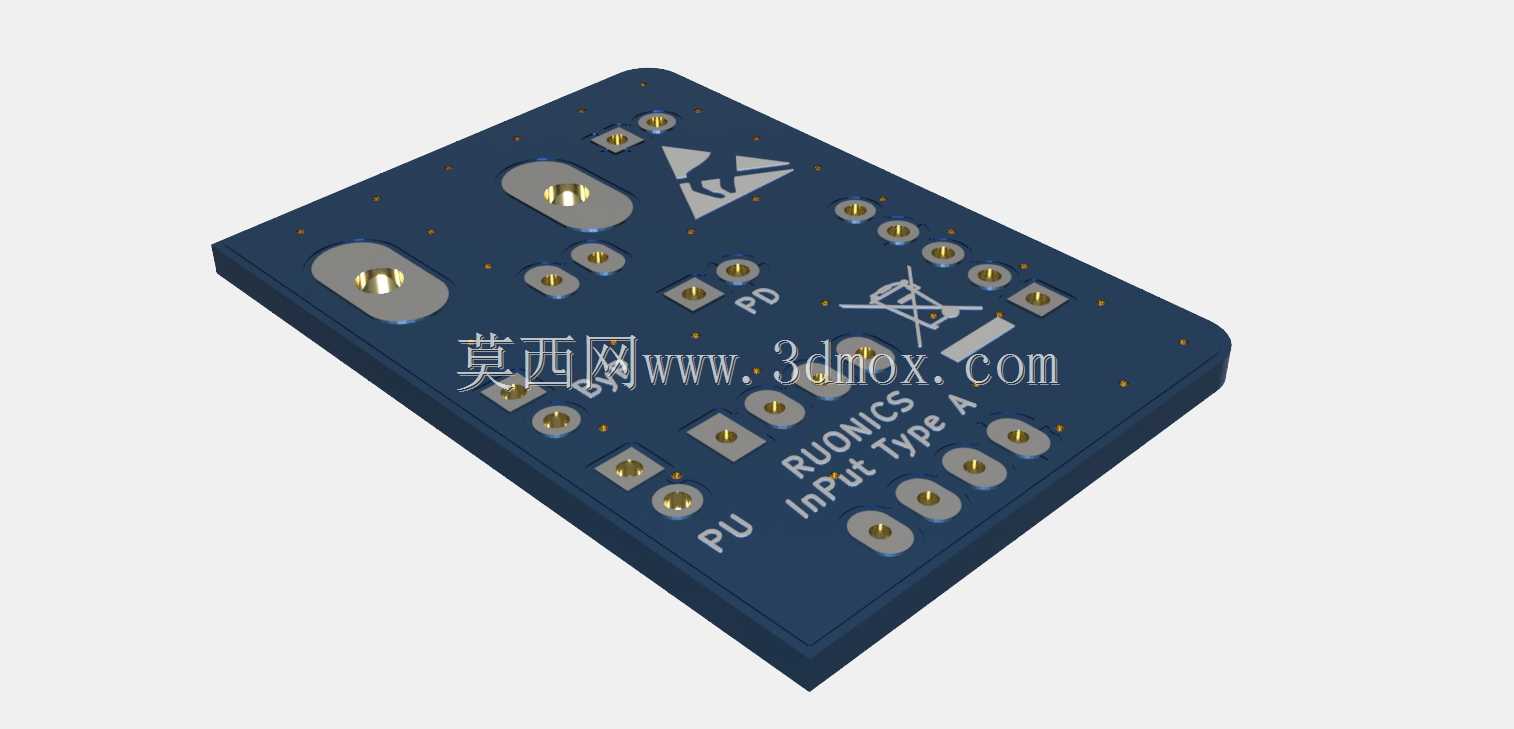

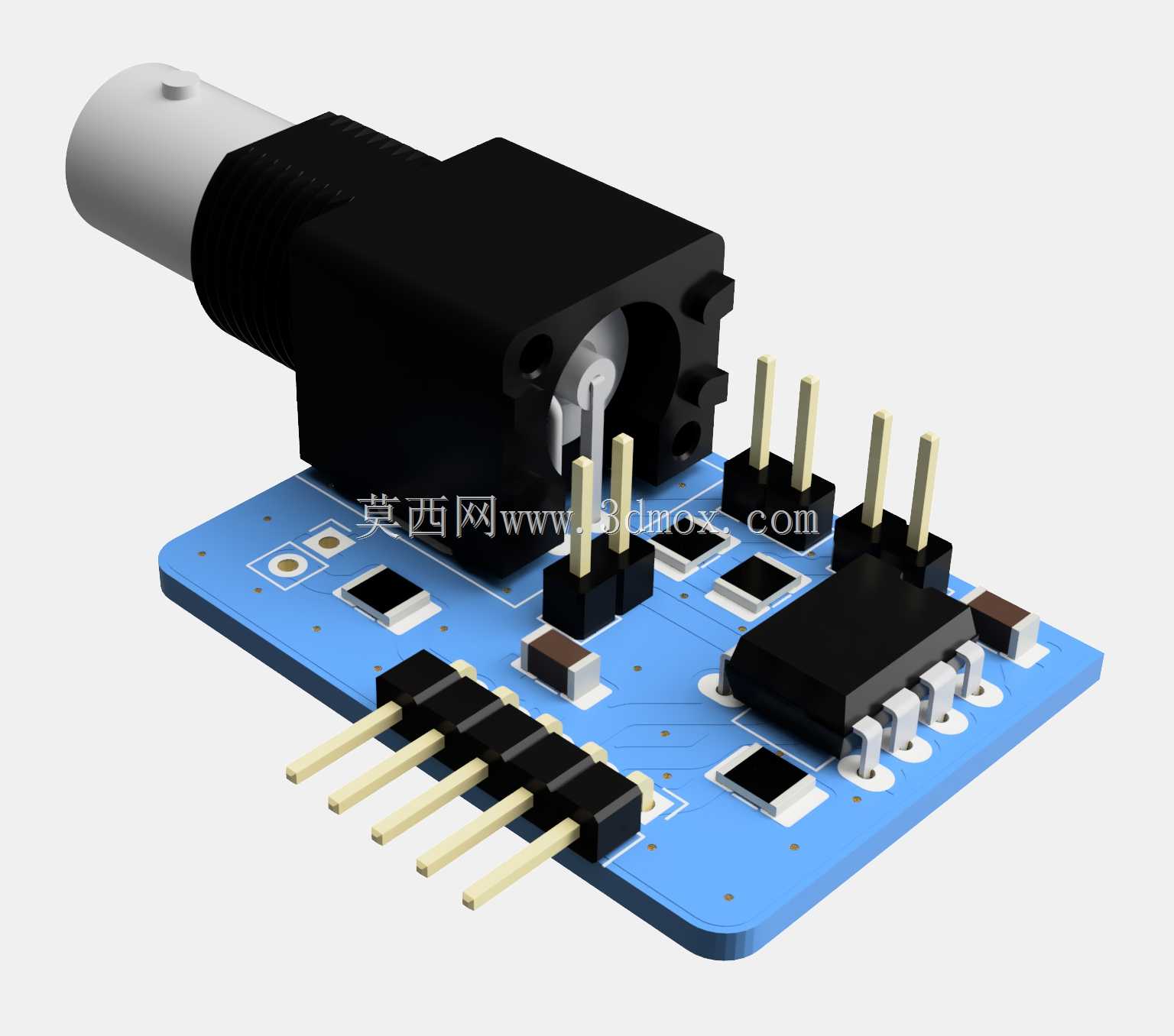

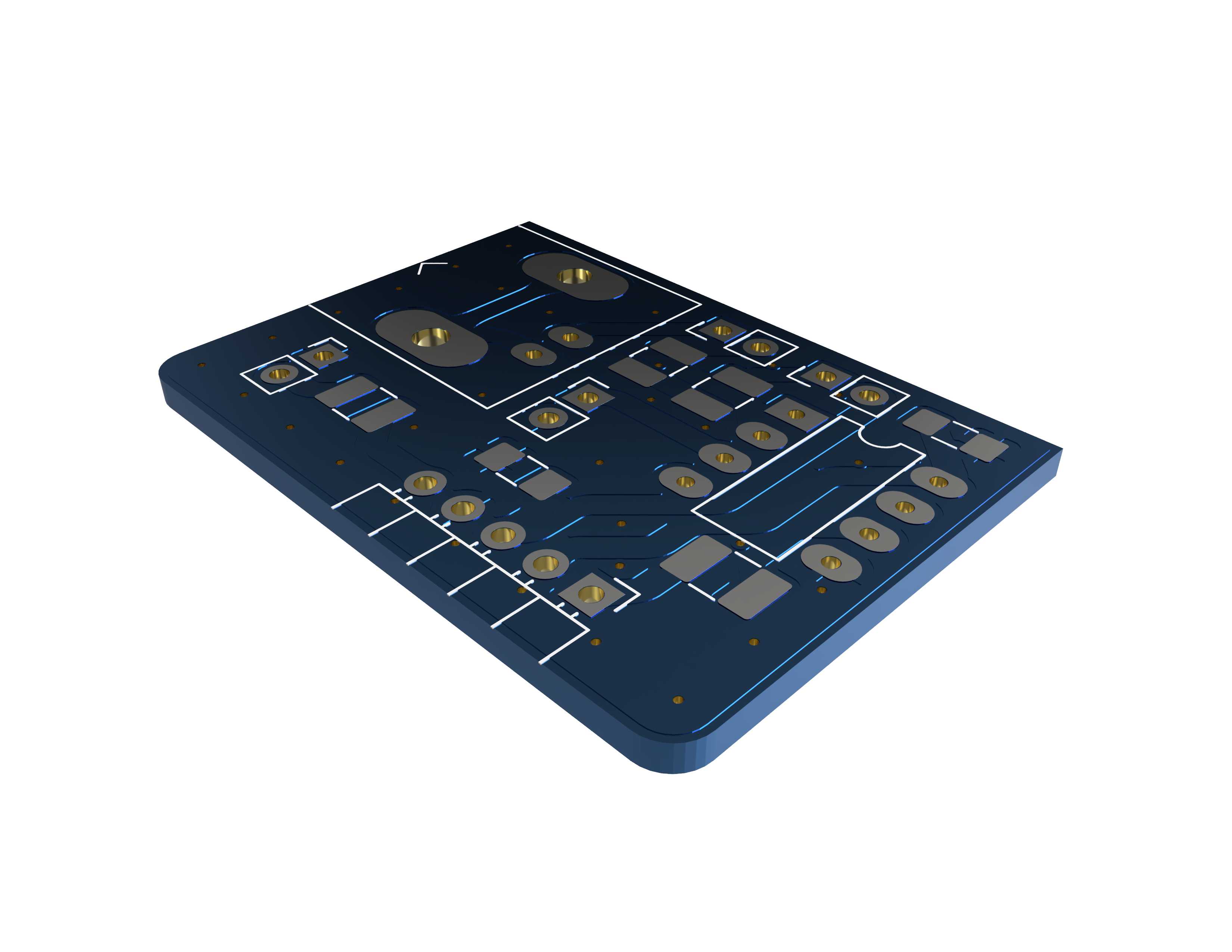

　　从实际应用场景来看，这类基础结构的PCB板广泛出现在小型消费电子、简易工控模块、教学实验套件当中，作为核心电路承载件，需要匹配元器件插装、SMT贴装的工艺要求，同时要适配外壳安装位、接插件伸出位的结构边界。建模过程中首先梳理板体的基础外形，采用常规FR-4板材的厚度参数，板边做圆角处理避免应力集中，板上的安装孔位按照常规M3螺丝固定的尺寸预留，孔位周边做露铜焊盘设计，兼顾接地与固定锁紧的需求。

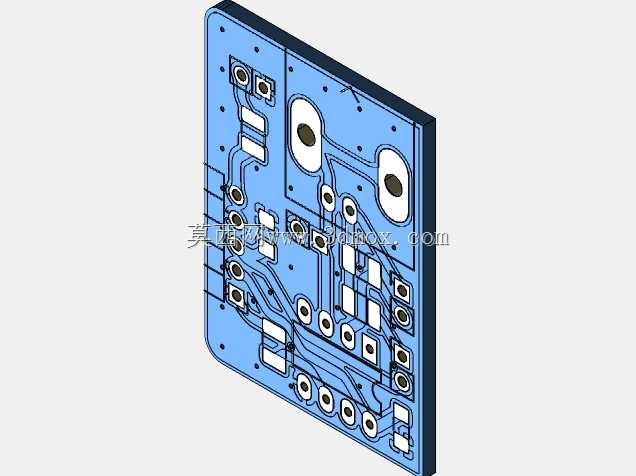

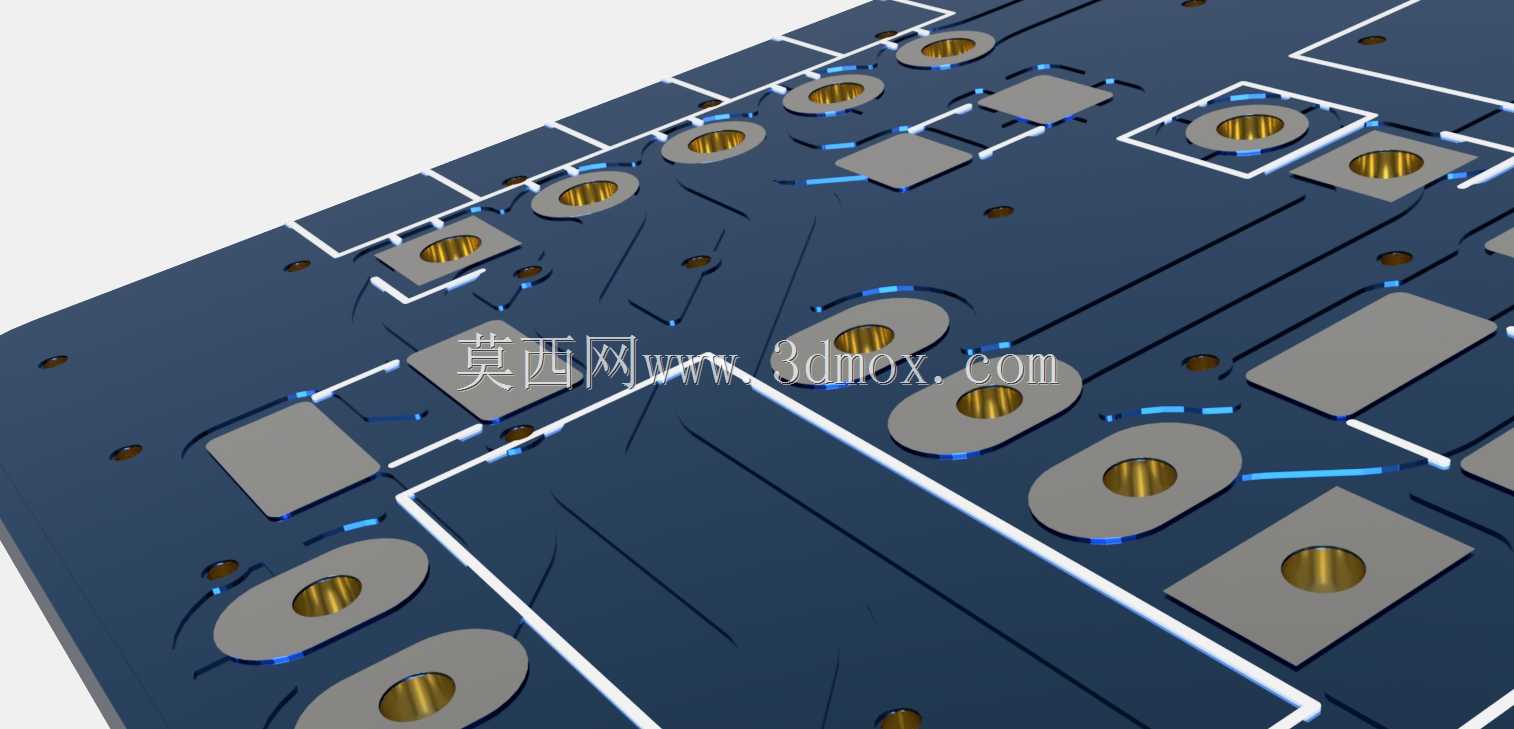

　　板上的走线区域按照常规双面板的布线逻辑做简化示意，顶层预留贴片电阻、电容、芯片的贴装焊盘，焊盘尺寸按照0805、SOP等常规封装的标准尺寸绘制，同时预留直插元件的通孔焊盘，还原波峰焊工艺对应的结构特征。板上的金手指区域、定位Mark点都做了对应结构还原，Mark点采用圆形露铜加周围阻焊开窗的设计，满足SMT贴装时的视觉定位需求。

　　设计思路上优先还原PCB板的结构特征而非完整电路走线，重点突出板体的厚度、焊盘凸起高度、安装孔的沉头结构、板边的工艺边特征，让建模学习者能够快速掌握PCB类零件的建模逻辑：先绘制板体外轮廓，再通过拉伸生成板体基体，之后通过切除、拉伸凸台生成各类孔位、焊盘结构，最后通过外观区分阻焊层、丝印层、露铜区域的视觉特征，不需要还原复杂的电路走线，重点保障结构尺寸的准确性，满足装配校验的需求。

　　外形尺寸方面，该板采用矩形常规布局，长宽尺寸适配小型通用模块的安装空间，板厚取常规双面板1.6mm的通用厚度，安装孔中心距按照通用外壳安装柱的间距设置，孔位距离板边的距离满足板材强度要求，避免安装时出现板边开裂的问题。板上所有元件焊盘的高度按照实际焊锡厚度与元件本体高度做简化处理，贴装元件的本体高度预留足够空间，避免后续装配时与外壳内壁、其他结构件出现干涉。安装边界上，板体四周预留0.5mm的装配间隙，接插件对应的板边位置预留缺口，方便接插件伸出外壳，同时预留散热区域的镂空位，满足板上功率元件的自然散热需求。

　　从结构实用性角度，这类基础PCB模型可用于电子结构设计的入门练习，帮助学习者理解PCB结构与整机结构的配合逻辑，掌握板类零件的建模方法，也可用于简易电子设备的方案验证，快速搭建整机的内部结构布局，检查元器件布局是否合理、安装固定是否可靠、走线空间是否充足。建模过程中特意简化了非结构类的细节，比如复杂的丝印字符、细微的走线纹理，重点突出结构相关的特征，既保证模型的轻量化，也能满足结构设计阶段的校验需求，避免过多细节导致模型占用过多系统资源，影响装配、干涉检查的操作效率。

　　在实际工程应用中，PCB板的三维建模不需要完全复刻PCB设计文件的所有细节，只需要准确还原板体外形、安装孔位、最高元件高度、接插件位置这些核心结构参数，就可以满足结构设计的需求，本次建模正是遵循这一工程逻辑，在保证核心结构尺寸准确的前提下，对非结构特征做合理简化，既符合工程实际的建模习惯，也适合作为教学案例帮助初学者建立正确的建模思路，避免陷入过度追求细节而忽略结构设计核心需求的误区。
