台式CO2激光雕刻切割设备结构设计

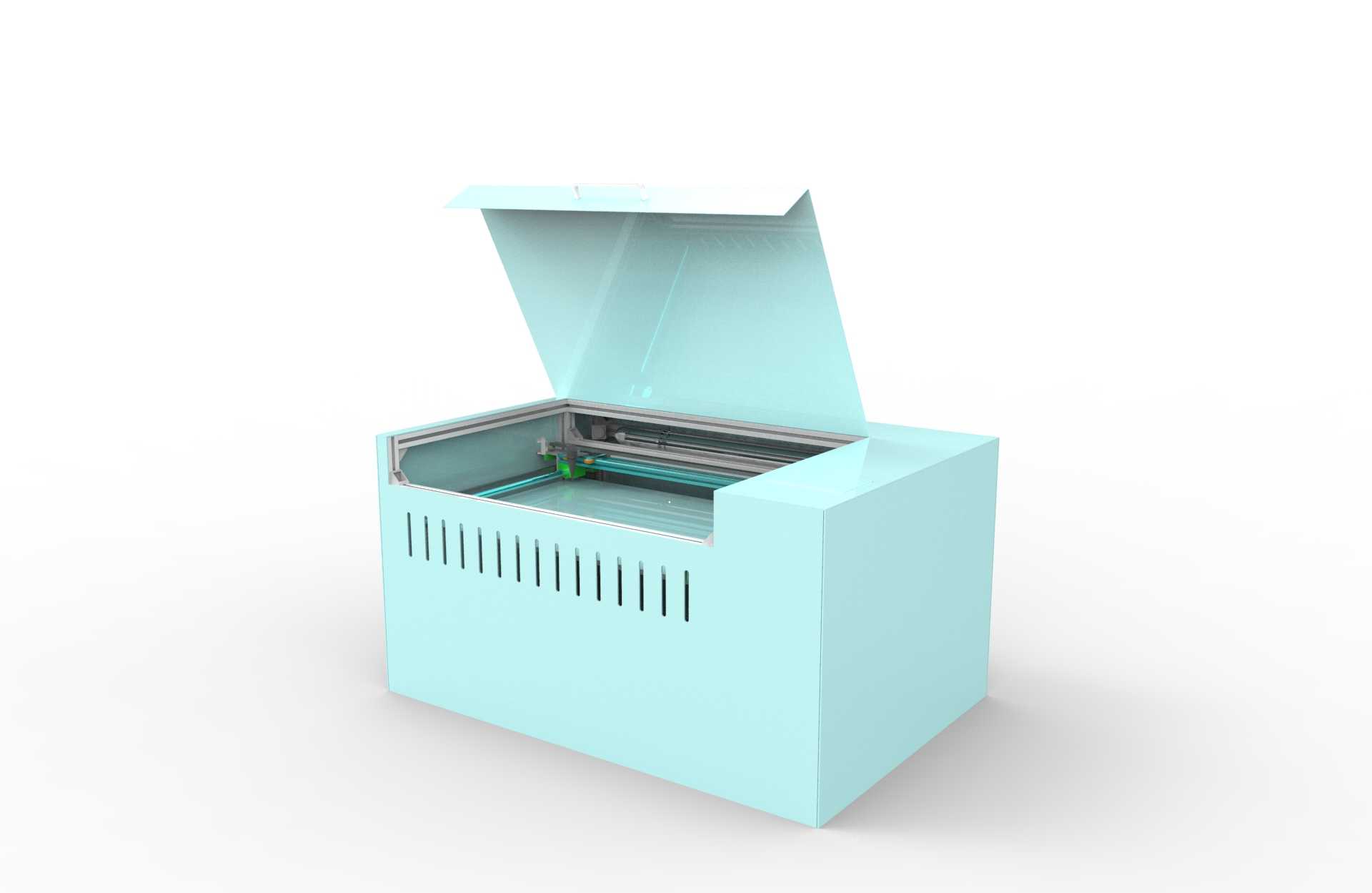

　　这款台式激光加工设备的结构设计，核心围绕中小幅面非金属材质的雕刻与浅切割作业场景展开，适配广告标识制作、工艺礼品加工、亚克力样板切割、皮革布料雕花、竹木材质刻字等常见加工需求，设备整体采用一体式箱型结构布局，将激光发生单元、运动传动组件、Z轴升降工作台、排烟除尘接口全部整合在封闭箱体内，既可以减少加工过程中激光漫反射的安全隐患，也能避免加工产生的烟尘无组织扩散，适配小型加工门店、学校实训实验室、个人工作室这类场地空间有限、对设备集成度要求较高的使用场景。从结构设计逻辑来看，设备上翻盖采用带阻尼铰链的连接结构，翻盖闭合时可形成封闭加工腔，开启后可方便操作人员上下料、调整光路、清洁导轨，翻盖内嵌的透明观察窗选用激光防护材质，

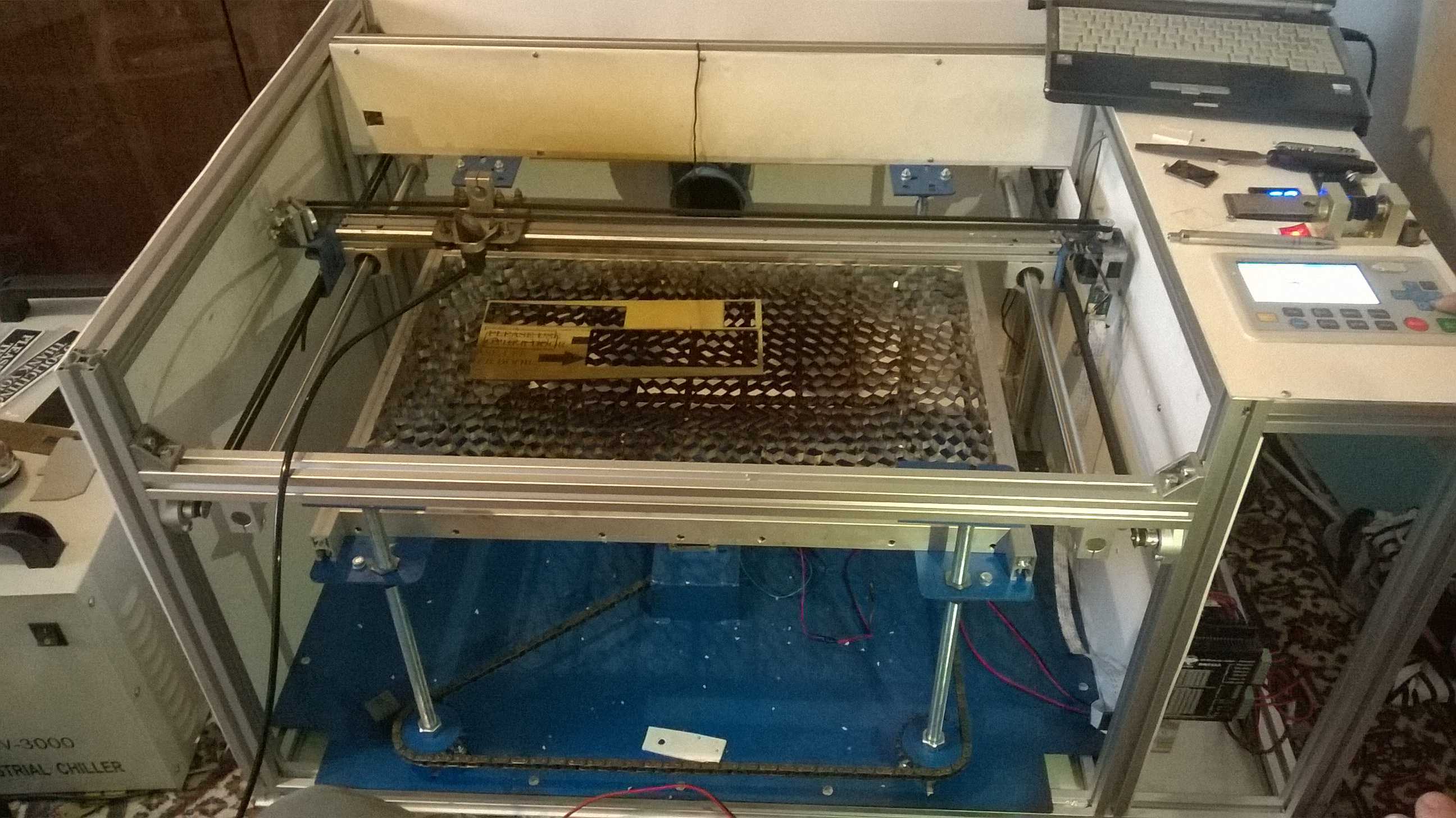

　　可在加工过程中直观观察作业状态同时阻挡有害激光溢出。设备正面下部开设的长条状通风槽，配合腔体后部的排烟接口，可在配套抽风设备运行时形成稳定的腔体内气流走向，将加工产生的烟尘及时排出，避免烟尘附着在聚焦镜表面影响加工精度，也能减少腔体内积灰降低传动部件的磨损速率。设备搭载的Z轴自动工作台，可根据不同加工材质的厚度自动调整升降高度，保证激光焦点始终落在待加工材质表面，适配0到120mm厚度范围内的非金属板材加工，工作台采用铝制网面结构，既可以支撑待加工板材，也能减少激光反射对工作台面的损伤，同时避免加工过程中板材下方出现闷烧痕迹。传动部分采用XY轴十字导轨布局，搭配同步带传动结构，可实现1500mm/s的高速光头移动速率，

　　兼顾雕刻作业的高速走刀需求与切割作业的低速平稳性，光头组件集成了聚焦镜、激光头、吹气喷嘴，加工时配套的低压吹气气流可吹走切割位置的熔渣，减少切口处的焦痕，提升切割断面的光洁度。设备选用60W功率的CO2激光管作为发生源，该功率段可覆盖20mm以内厚度亚克力、8mm以内厚度密度板、5mm以内厚度皮革布料的切割需求，同时可满足各类非金属材质表面的深浅雕刻作业，适配绝大多数中小批量加工场景的工艺需求。从安装边界来看，设备整体为一体式落地结构，无需额外组装分体机架，就位后仅需连接排烟管道、供电线路、配套气泵即可投入使用，设备外部无突出的传动部件，安装时仅需在设备后侧预留150mm的管线排布空间，左右两侧预留300mm的操作与维护空间即可，

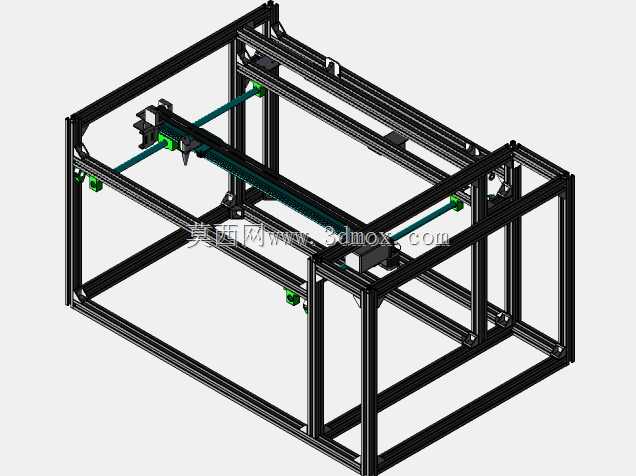

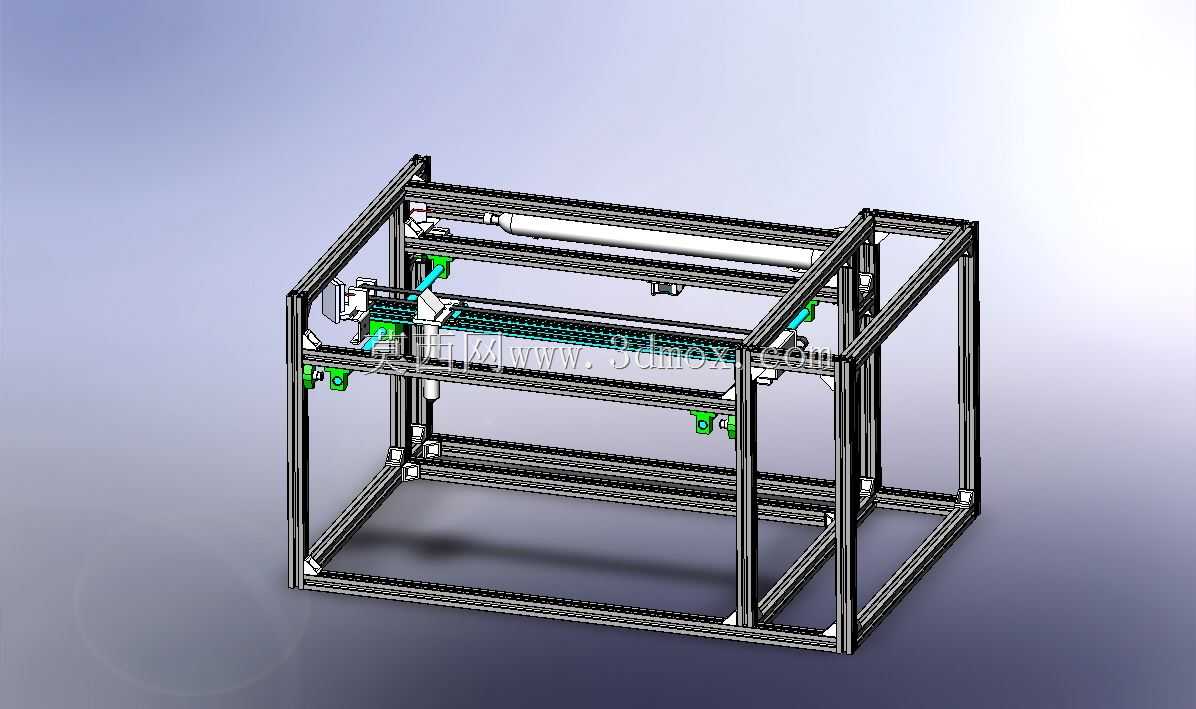

　　对场地的适配性较强。在结构细节设计上，设备的电气控制单元全部布置在腔体侧部的独立电气仓内，与加工腔体做物理分隔，避免加工产生的烟尘进入电气仓造成电路接触不良、元器件积热等问题，电气仓预留可拆卸检修门，方便后期维护时更换元器件、排查线路故障。激光管采用腔体后部的独立支撑结构，可通过调节支撑座的位置调整激光管的水平度，保证光路的同轴度，降低后期光路校准的操作难度。这款设备的三维结构设计完整还原了整机的装配关系，涵盖了外罩钣金、传动组件、工作台、翻盖结构、激光管安装位等核心部件的位置与配合尺寸，可作为同类激光加工设备结构优化、非标定制改装的结构参考，建模时还原了各部件的装配间隙与运动行程，可直接用于干涉检查、运动仿真验证，帮助设计人员快速排查结构设计中存在的运动碰撞、维护空间不足等问题，缩短同类设备的研发设计周期。
