方形石英红外加热模块结构设计

　　在工业加热场景的设备选型与结构设计环节，红外辐射加热类元件的结构合理性直接决定整套加热系统的热效率、安装适配性与长期运行稳定性，这款方形石英发热结构的设计，完全围绕工业现场的实际安装与使用需求展开。从实际应用场景来看，这类石英红外加热模块常被用在工业烘干线、表面处理热固化工位、食品加工烘烤设备、电子元器件焊接预热台等需要均匀面热源的场景，相比传统的电阻丝接触式加热，石英材质的红外辐射穿透性更强，能够在不直接接触被加热工件的前提下，将热量快速传递到工件表层甚至一定深度的内部结构，减少热量在空气传导过程中的损耗，尤其适合对加热均匀度要求较高、不允许加热元件直接触碰工件的生产工序。

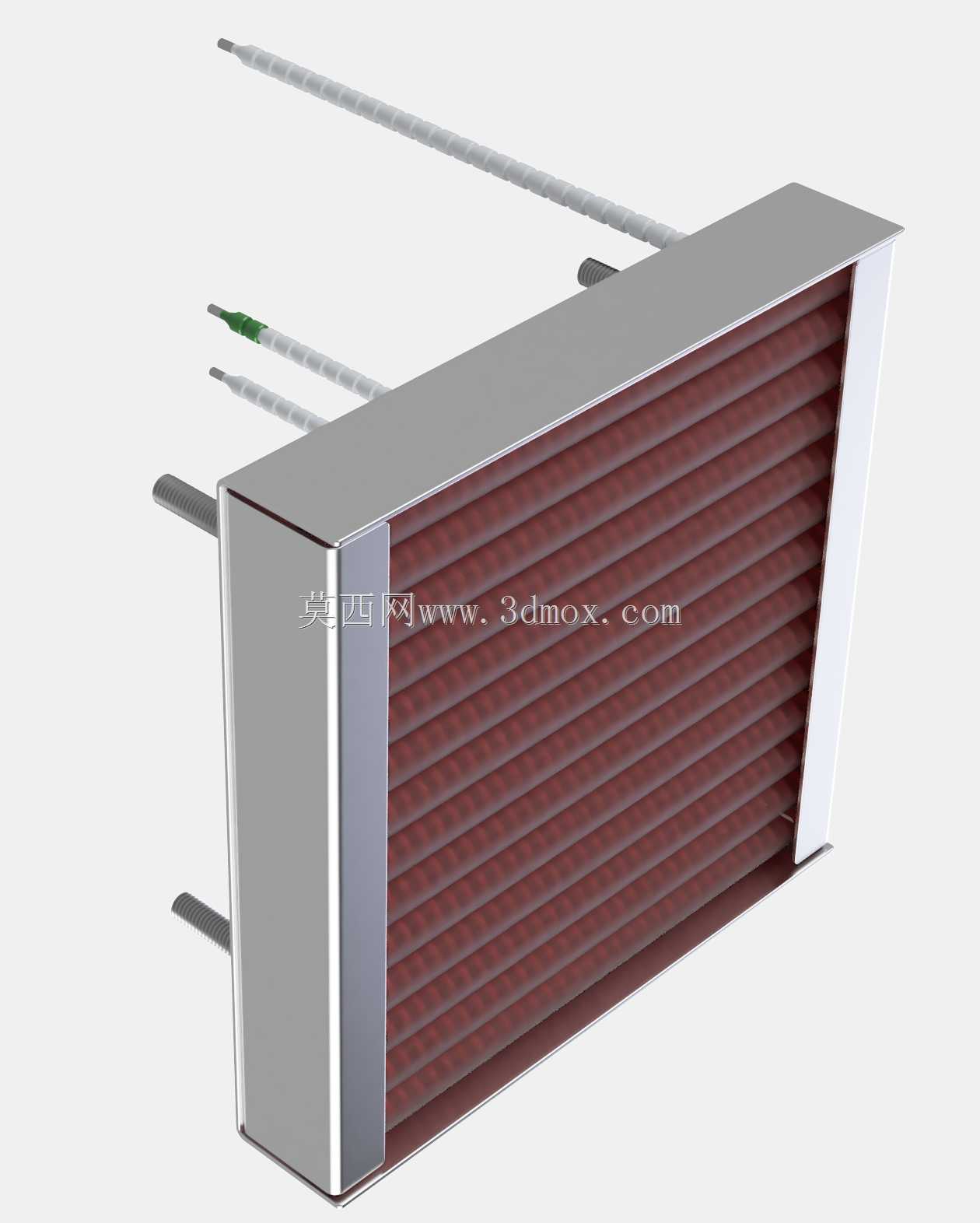

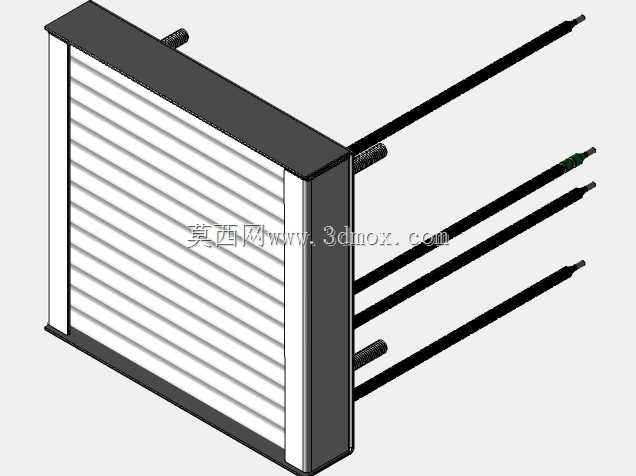

　　从功能特性上看，该模块采用多根石英发热管平行排布的结构，每根石英管外部做了波纹状的结构设计，这种结构并非单纯的外形装饰，一方面可以增大发热管的散热辐射面积，让红外辐射的覆盖范围更均匀，避免局部热量集中导致的工件受热不均；另一方面波纹结构能够提升石英管自身的结构强度，降低加热、冷却循环过程中因热胀冷缩产生的应力破损概率，延长元件的使用寿命。模块上其中一根石英管端部做了异色的绝缘标识，用于区分接线的正负极或者不同的温控回路，方便现场安装接线时快速识别，减少接线错误的概率。

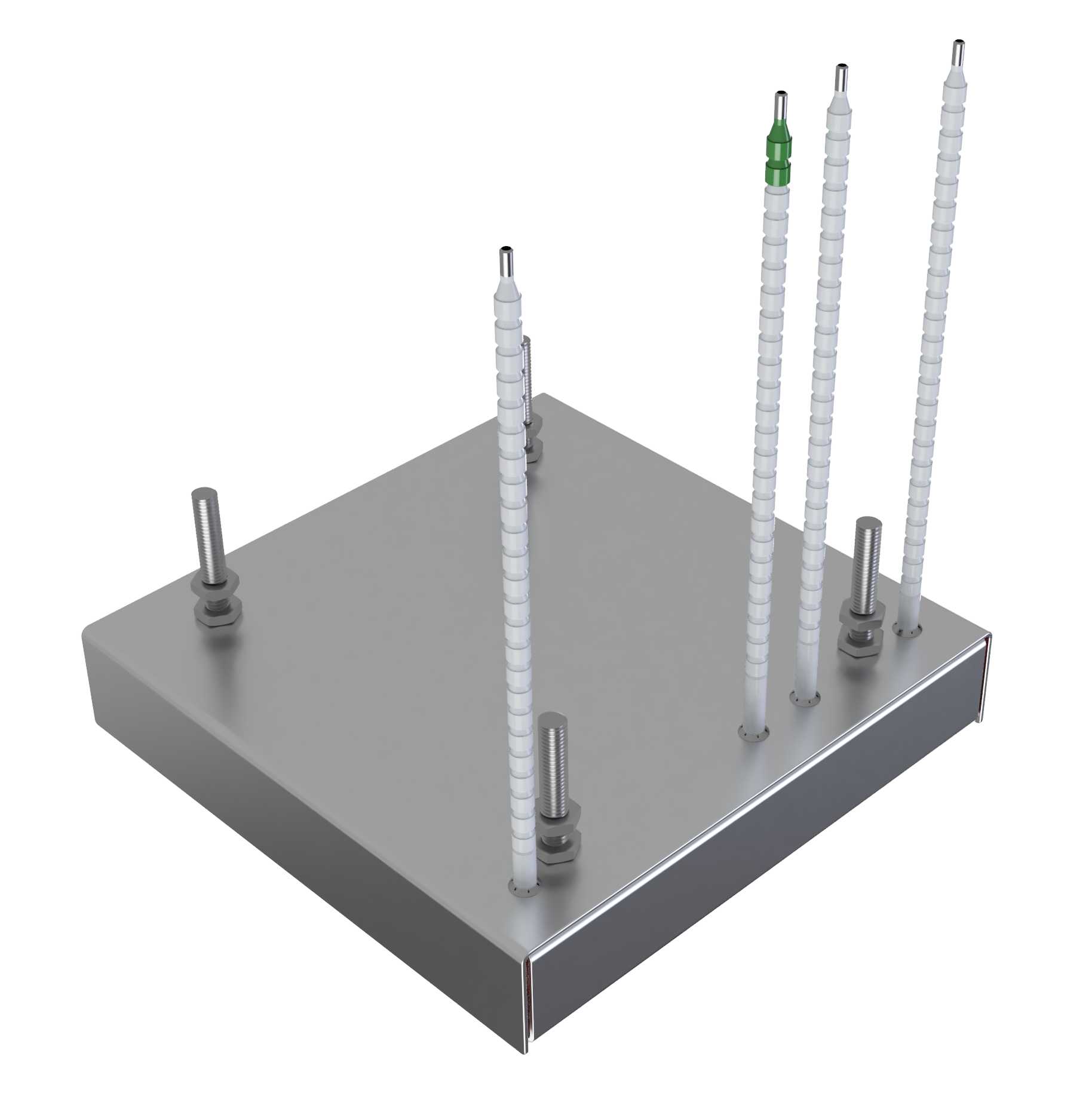

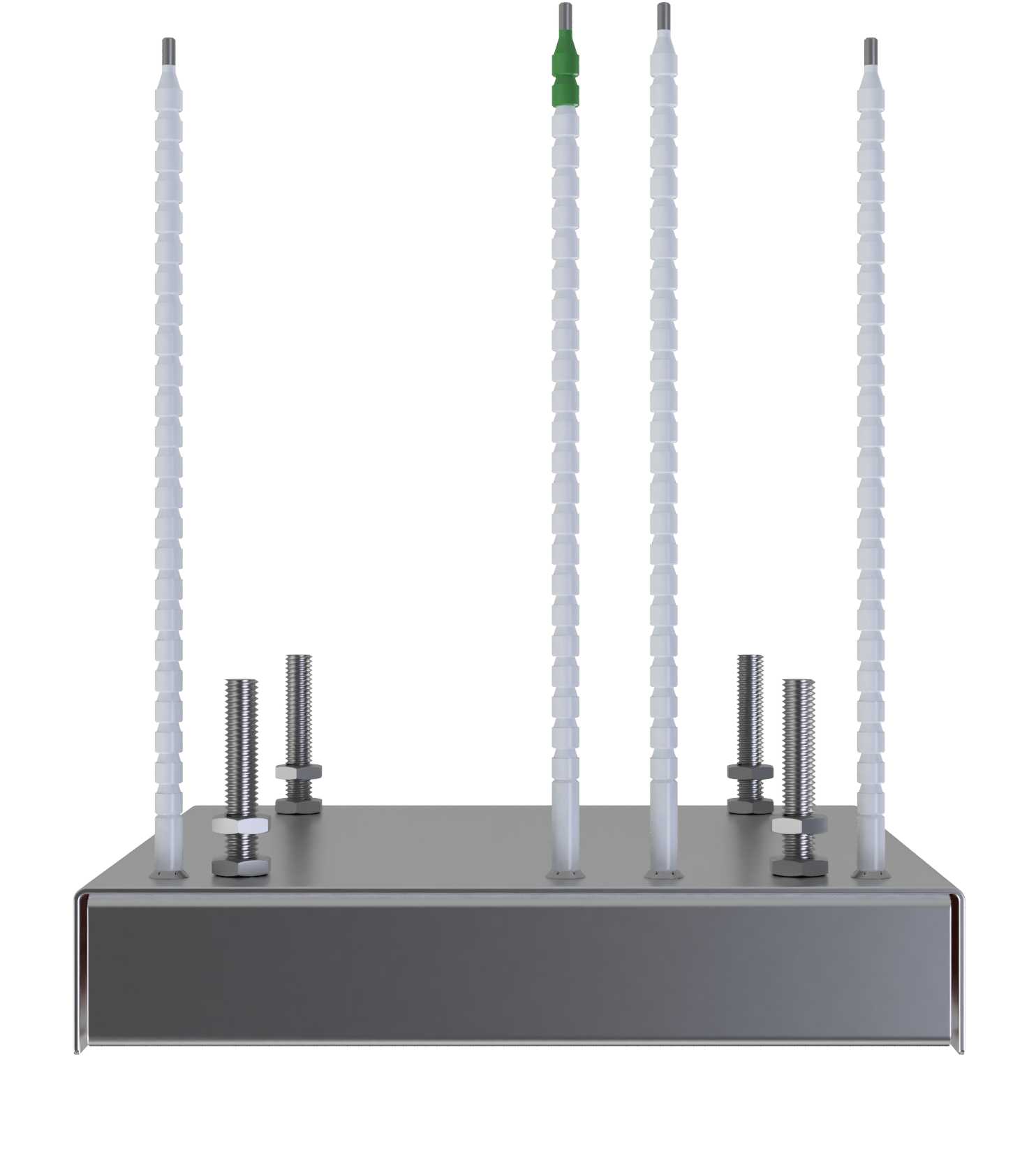

　　整个模块的安装底座采用平板式金属结构设计，底座边缘做了折边处理，既可以提升底座的整体刚性，避免长期高温环境下出现底座变形翘曲的问题，也能在安装时为固定螺栓提供足够的支撑强度。底座上预留的多组螺栓安装位，采用标准外六角螺栓配合平垫、弹垫的固定结构，安装孔位的间距经过统一规划，能够适配市面上多数常规加热设备的安装工位尺寸，不需要额外对设备安装面进行二次打孔改造，降低现场安装的改造成本。四根立式的绝缘支撑柱均匀分布在底座四角位置，支撑柱采用耐高温绝缘材质，既可以将石英发热管与金属底座做电气隔离，避免出现漏电安全隐患，也能将发热管抬升到合适的高度，让红外辐射的覆盖角度达到最优值，减少热量被底座自身吸收造成的无效损耗。

　　在设计思路上，这款模块完全遵循模块化、通用化的设计原则，整体外形尺寸控制在123.5mm×123.5mm×22.5mm的紧凑范围内，属于小面阵的标准加热单元，实际使用时可以根据被加热区域的大小，将多个模块进行阵列拼接，组合成不同尺寸的加热面，不需要单独定制大尺寸的加热板，大幅降低备件采购与更换的成本。设计过程中充分考虑了现场维护的便捷性，每根石英发热管都采用独立的固定结构，单根发热管出现故障时，可以单独拆卸更换，不需要将整个加热模块整体报废，减少设备停机维护的时间与配件成本。接线端的结构设计预留了足够的安全爬电距离，即使在高湿度、多粉尘的工业现场环境下，也能避免出现接线端打火、短路的问题，满足工业设备的电气安全要求。

　　从安装边界来看，模块底部的金属折边高度为22.5mm，安装时需要在设备安装面预留至少25mm的垂直安装空间，避免底座下方的接线端与设备金属结构直接接触；底座上的固定螺栓采用M4规格的标准紧固件，安装孔的中心距按照标准模数设计，既可以直接通过螺栓固定在设备的安装框架上，也可以配合快速卡扣结构实现免工具快拆，适配不同设备的安装需求。发热管的顶端距离底座上表面的高度经过反复测算，既保证了足够的辐射距离，让热量扩散更均匀，也不会因为高度过高导致整个模块的占用空间过大，适配设备内部紧凑的安装空间。在热场设计上，多根发热管的排布间距经过热仿真验证，相邻发热管的辐射范围存在合理的重叠区域，确保整个加热面的温度差控制在较小范围内，避免出现局部温度过高或者过低的加热盲区，满足精密加热工序的工艺要求。
