汽车通风划线盘式制动器结构设计

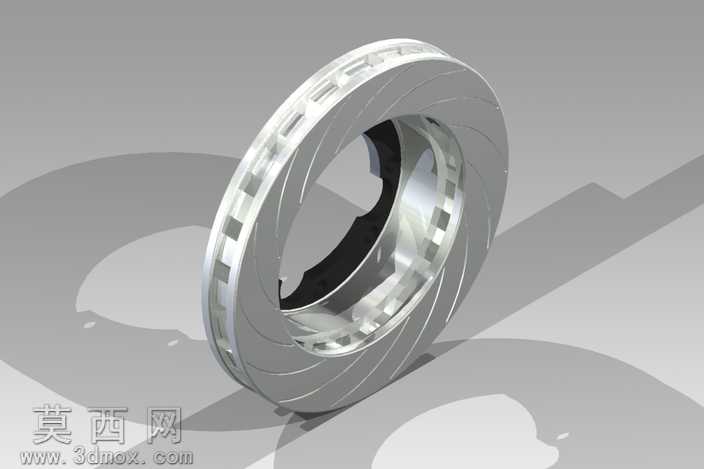

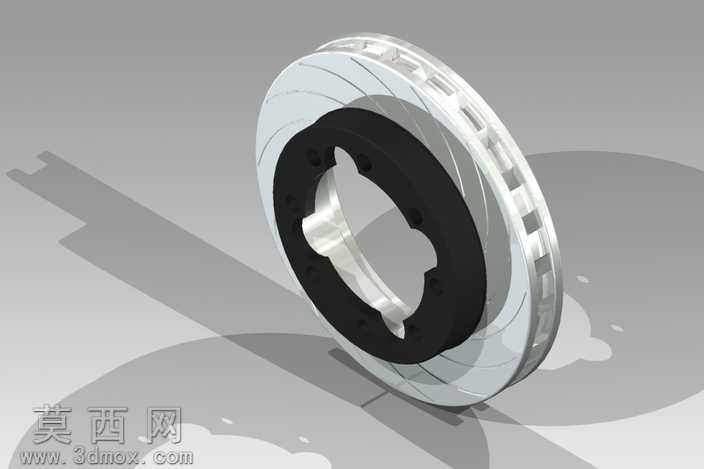

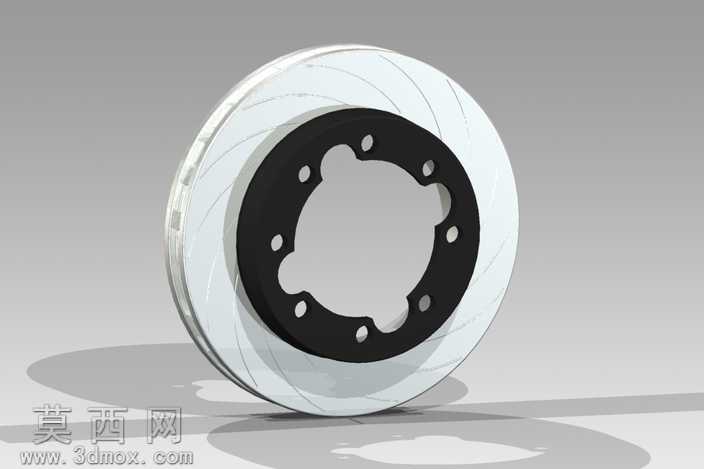

本作品为汽车盘式制动器的三维数字化设计模型，建模阶段采用Autodesk Inventor软件完成全参数化构建，首先基于实车制动系统的匹配参数确定制动盘的基准尺寸，依次完成盘体环形基体、中心安装花键、盘面划线散热槽、周向通风孔道的特征绘制，建模过程中严格遵循机械加工的公差配合要求，对安装止口、螺栓过孔等装配基准面添加了几何约束，确保各特征间的位置精度符合实际生产标准。材质渲染阶段针对制动盘的铸铁材质特性，调整了金属材质的粗糙度、反射率参数，还原了灰铸铁件的哑光金属质感，同时对盘面的加工纹理、通风槽的内壁细节做了凹凸贴图处理，让渲染效果更贴近真实零件的表面状态。结构设计上采用了划线通风盘的结构形式，盘面的斜向划线可以在制动过程中快速刮除制动片表面的磨屑，避免磨屑残留导致制动异响与制动力衰减，盘体内部的周向通风道可以在车辆行驶时利用离心力带动空气流通，快速带走制动摩擦产生的热量，有效降低制动热衰退的风险，中心的花键安装结构可以保证制动盘与轮毂的同轴度，传递扭矩的同时避免制动过程中出现盘体偏摆。设计思路围绕乘用车盘式制动的实际使用需求展开，在保证制动盘结构强度的前提下，通过优化通风槽的排布角度、划线的深度与走向，平衡了制动盘的散热性能、耐磨性能与轻量化需求，整体模型的特征完整，装配关系清晰，可用于制动系统的结构展示、工作原理演示以及相关零部件的设计参考。
