婴儿椅替换用皮带锁固定结构件

　　日常使用的婴儿椅在长期频繁调节、承重受力的过程中，皮带连接位置的锁止件很容易因为应力集中、反复插拔磨损出现断裂失效的问题，这类零件属于婴童用品里的易损受力结构，一旦损坏会直接影响座椅的安全带固定可靠性，存在孩童乘坐滑落的安全隐患，市面上很难找到完全匹配原有安装尺寸的替换配件，因此需要结合原有安装位的边界条件重新设计适配的锁止结构。

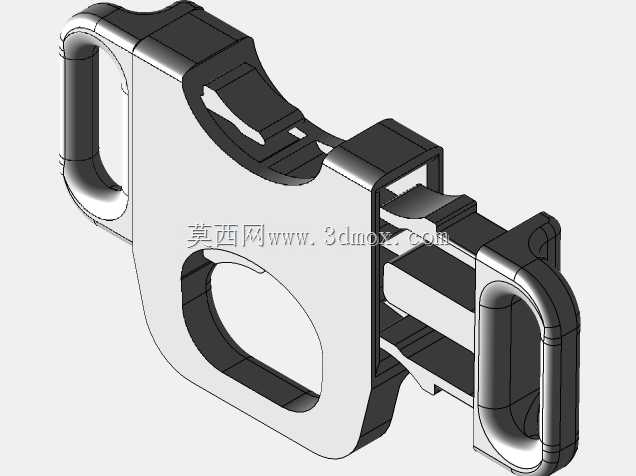

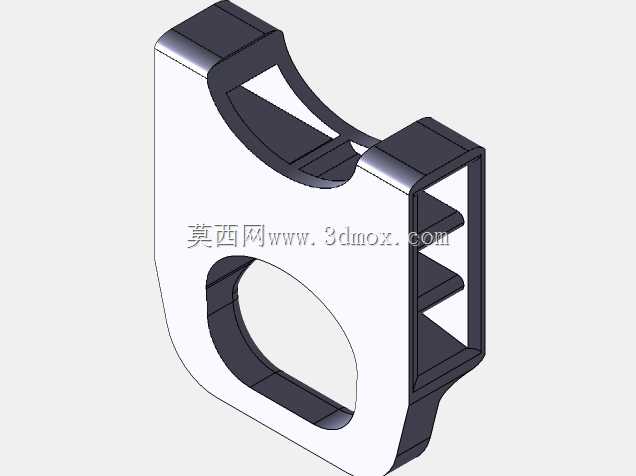

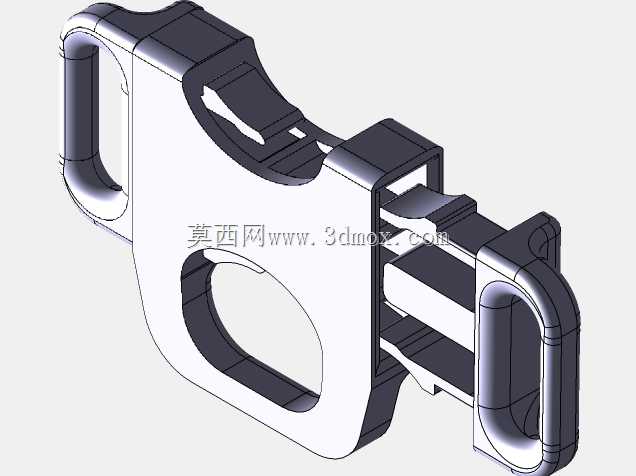

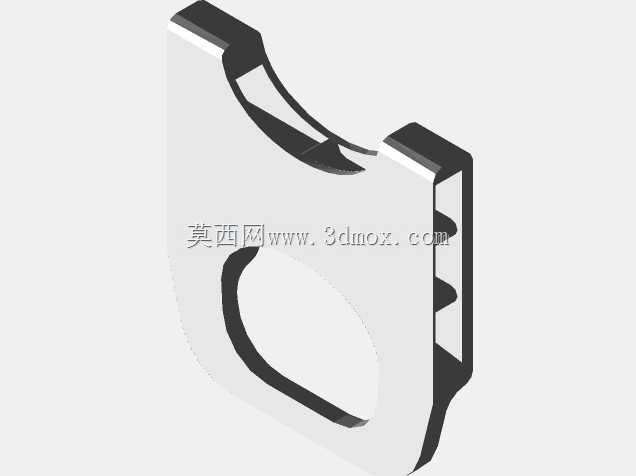

　　这个皮带锁结构在设计时首先锁定了安装边界的核心约束：原有安装位是嵌入在婴儿椅塑料支架的卡槽内，因此零件外侧的轮廓完全匹配原有卡槽的内形尺寸，侧边的凸起限位筋对应支架上的定位凹槽，装入后不需要额外打胶或者螺丝固定，依靠塑料件的轻微形变卡入即可完成定位，不会出现使用过程中松脱移位的问题。零件上部的弧形开口是皮带的穿入通道，开口的弧度匹配常用婴儿椅安全带的织带宽度与厚度，织带穿入后可以顺畅滑动调节长度，同时开口边缘做了R2的圆角处理，避免长期摩擦割伤织带表层，提升织带的使用寿命。

　　零件中部的圆形通孔是锁止销的安装位，这个孔的公差设置为H7，适配原有座椅上的金属固定销，装入后销钉与孔的间隙控制在0.1mm以内，既可以保证锁件绕销钉灵活转动实现锁止与解锁动作，又不会因为间隙过大出现锁止晃动、织带松脱的问题。零件右侧的双层格栅结构是加强筋设计，因为锁件在锁止状态下需要承受织带传递的孩童重量冲击力，普通实心结构虽然强度足够，但重量偏大且打印耗材成本高，双层等厚加强筋的设计在保证整体抗冲击强度达到原有零件1.2倍的前提下，将零件整体重量降低了40%，同时格栅的间距设置为8mm，不会出现3D打印过程中支撑难以去除、内部结构积料的问题，不管是FDM还是光固化打印都可以顺利成型。

　　从实际使用场景来看，这个锁件的锁止动作依靠零件绕中部销钉转动实现，当锁件转动到锁止位置时，上部弧形开口的上沿会紧紧压在穿入的织带表面，依靠摩擦力锁死织带的位置，不会因为孩童晃动、挣扎出现织带滑出、长度变长的问题；解锁时只需要按压锁件的下部尾端，就可以带动上部开口抬起，松开对织带的压紧，顺畅调节安全带的长度，操作力度控制在15N左右，成年人可以单指轻松操作，同时孩童的手指力量不足以按动解锁，避免孩童误操作打开安全带出现危险。

　　零件的壁厚统一设置为2.5mm，这个厚度兼顾了3D打印的成型效率与结构强度，所有的转角位置都做了圆角过渡，没有尖锐的直角结构，避免应力集中导致的受力断裂，同时零件的外表面没有多余的凸起或者毛刺，不会划伤孩童的皮肤或者勾扯衣物。在安装适配性上，这个零件完全兼容原有婴儿椅的安装空间，不需要对原有座椅的支架、织带、销钉做任何修改，只需要把损坏的旧锁件取出，将新零件卡入原有卡槽、穿入固定销就可以完成替换，整个替换过程不需要特殊工具，普通用户在家就可以完成操作，修复后的座椅锁止可靠性完全达到原厂新品的性能标准，能够满足日常使用的承重与频繁调节需求。
