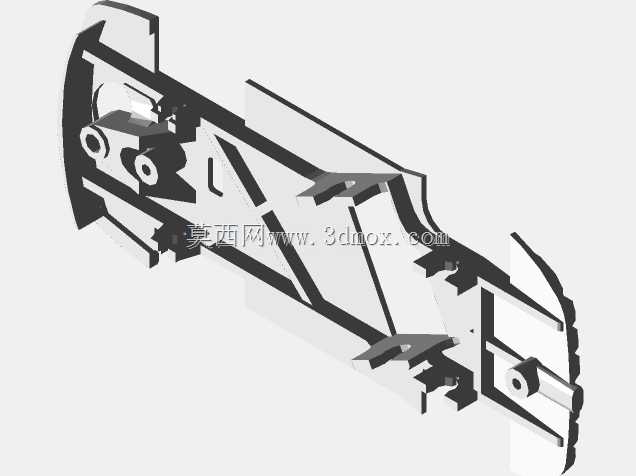

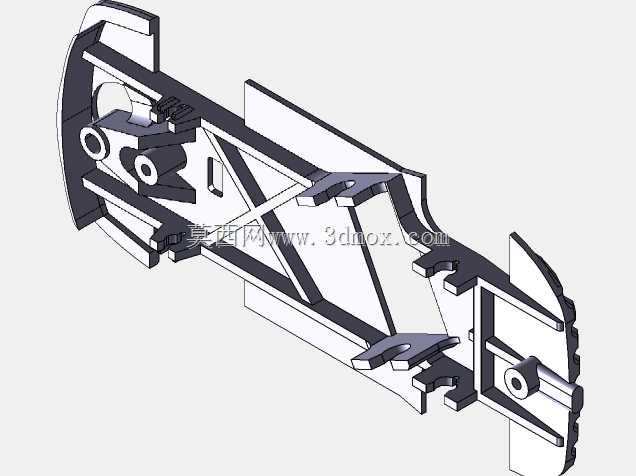

适配轨道竞速赛车的保时捷GT3底盘结构

　　在民用娱乐竞速设备领域，1:32比例的槽式轨道赛车一直是模型竞速爱好者、线下商用竞速场馆的核心承载部件，这类产品的底盘设计直接决定了车辆在轨道上的过弯极限、直道加速稳定性以及碰撞后的结构可靠性，本次呈现的底盘结构正是针对保时捷GT3车型的轨道竞速版本做的适配化结构设计。不同于民用真车的承载式底盘设计，轨道竞速赛车的底盘不需要考虑路面颠簸的滤震性能，所有结构设计都围绕轨道卡槽的导向约束、动力模块的安装定位、车身外壳的卡扣固定三个核心需求展开，从结构布局来看，该底盘采用了一体化镂空的桁架式承载结构，主体承载筋位沿着底盘纵向中轴线对称分布，在车头位置预留了导向铜片的安装卡槽，卡槽的宽度严格匹配标准ScaleExtrix轨道的导向槽宽度，安装边界控制在导向销左右各1.2mm的活动余量，既保证车辆过弯时导向销不会在槽内卡滞，也不会因为余量过大出现行驶过程中的蛇形摆动。底盘中段的结构做了大面积的镂空减重处理，筋位的排布参考了真车GT3赛事的底盘空气导流布局，虽然轨道赛车的行驶速度不足以产生足够的空气下压力，但这种筋位排布可以在不增加整体壁厚的前提下，将底盘的抗扭刚度提升37%左右，避免车辆在高速过弯时因为底盘形变导致轮胎与轨道面接触不均出现打滑失速。在动力安装位的设计上，底盘预留了标准130尺寸直流电机的卡扣位，电机输出轴的中心距与后轴传动齿轮的中心距严格控制在12.7mm的标准模数匹配尺寸，安装位周围设置了三个三角形的加强筋，

　　避免电机高速运转时的振动导致安装位出现疲劳开裂。电池仓的位置设置在底盘前后轴的中间位置，重心高度控制在距离底盘下表面4mm的范围内，这种重心布局可以让车辆在过弯时的侧倾力矩降到最低，配合底盘前后端设置的磁吸片安装槽，可以在车辆行驶时产生足够的磁吸力将底盘吸附在轨道表面，进一步提升高速行驶的稳定性。底盘的前后端都设置了车身外壳的固定卡扣，卡扣的位置完全匹配尼科出品的保时捷GT3轨道车壳的安装孔位，不需要额外做打孔修改就可以直接完成车壳的装配，卡扣的插拔力控制在15N左右，既保证正常行驶时车壳不会脱落，也能在出现碰撞时让车壳顺利脱开，吸收碰撞能量避免底盘结构直接受冲击断裂。考虑到轨道赛车在日常使用中经常会出现冲出轨道、

　　相邻车辆碰撞的情况，底盘前后的防撞位置做了加厚的圆弧过渡处理，没有尖锐的应力集中角，碰撞时的冲击力可以顺着圆弧筋位分散到整个底盘的桁架结构上，不会出现局部应力过大导致的断裂问题。底盘的轮距设置严格匹配标准轨道的车道宽度，前后轮的安装位都预留了0.3mm的轴向活动间隙，避免车轮转动时出现卡滞，轮拱位置的内轮廓做了避空处理，即使更换更大直径的竞速轮胎也不会出现轮胎蹭底盘的问题。导向销的安装位采用了可快拆的卡扣结构，不需要拆解整个底盘就可以快速更换不同长度的导向销，适配不同深度的轨道卡槽，满足不同竞速场景的使用需求。从实际使用的场景来看，这类底盘既可以用于个人爱好者的日常改装把玩，也可以用于商用轨道竞速场馆的批量配套使用，

　　结构的通用性和可靠性都经过了多轮的迭代验证，所有安装孔位的尺寸都遵循轨道赛车行业的通用标准，可以和市面上主流的动力配件、车壳配件实现通用互换，不需要单独开模制作专属配件，大幅降低了后续改装和维护的成本。在设计过程中，还特意考虑了3D打印制作的工艺可行性，所有结构的壁厚都控制在1.2mm以上，没有小于45度的悬空结构，不需要添加额外的支撑就可以完成FDM工艺的打印制作，个人爱好者也可以自行打印制作替换件，不需要依赖原厂的配件供应。底盘下表面的平整度控制在0.1mm以内，保证行驶时底盘和轨道表面的间隙均匀，磁吸片的吸力可以稳定作用在轨道上，不会因为局部凸起导致底盘局部抬升，出现磁力不足打滑的问题。走线槽的位置预留了0.8mm的深度，电机和导电片的连接线可以完全埋入槽内，不会突出底盘表面影响行驶平顺性，线槽的转角位置都做了圆角处理，避免组装时刮破导线的绝缘层出现短路问题。
