3D打印设备全图形智能控制显示组件

　　在桌面级及工业级FDM、光固化3D打印设备的整机结构布局中，人机交互端的控制组件往往是决定操作效率、设备易用性的核心结构模块，本次涉及的全图形智能控制显示组件，正是针对3D打印场景的操作需求完成的结构设计。从实际应用场景来看，这类控制组件多安装在3D打印机的机身正面侧方或顶部操作区，方便操作人员在调平、进料、参数调整、打印任务启停时无需外接电脑即可完成全流程操作，尤其适合无固定电脑配套的车间批量打印场景、教学实训场景以及个人DIY设备改装场景使用。

　　从功能特性层面来看，该组件集成了大尺寸全图形显示区域与实体调节旋钮、功能按键，区别于传统段码屏仅能显示简单数字代码的局限，全图形屏幕可以完整呈现打印进度条、喷头实时温度、热床温度、打印剩余时长、模型预览缩略图、故障报错代码的图文说明，操作人员无需记忆复杂的代码含义即可快速判断设备运行状态。下方设置的旋钮搭配侧边功能按键，支持参数的快速旋转调节与按压确认，相比纯触控屏幕在车间多尘、操作人员佩戴手套的场景下，操作可靠性更高，不会出现触控失灵、误触的问题。

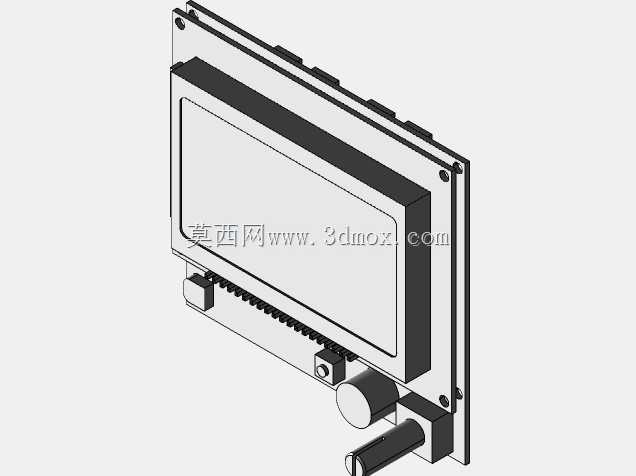

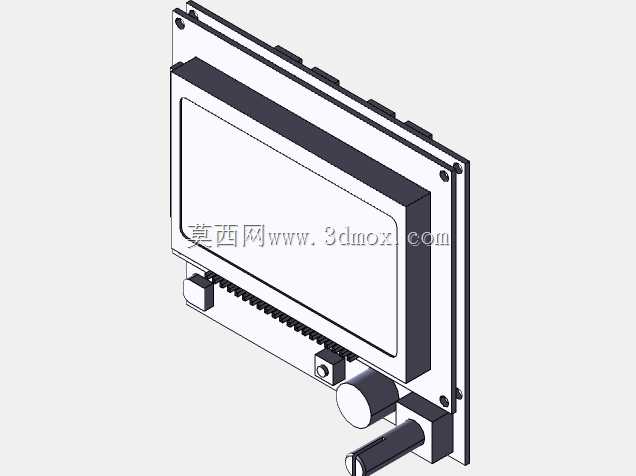

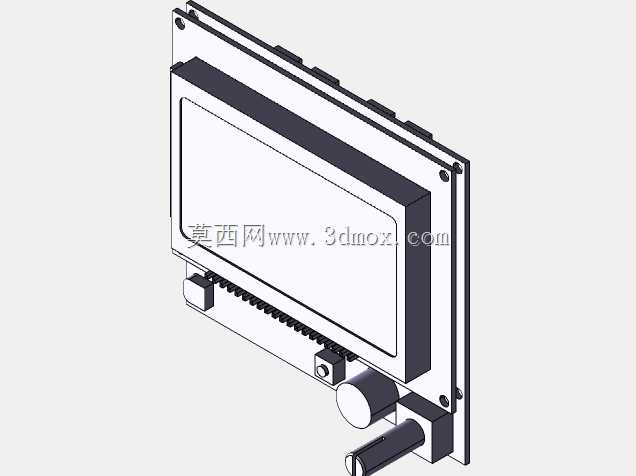

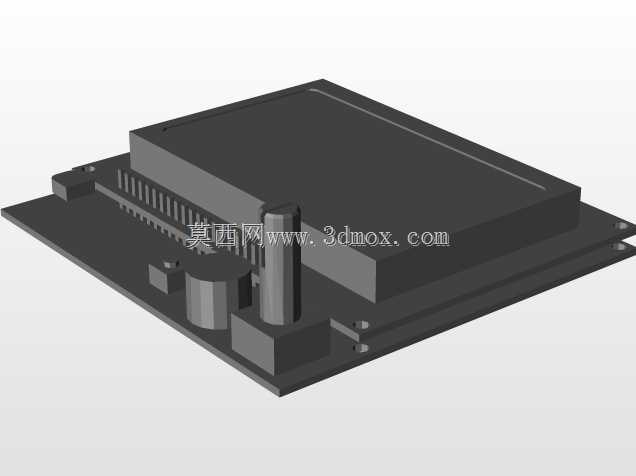

　　从结构设计思路来看，整个组件采用分层堆叠式的结构布局，最外层为屏幕防护边框，采用窄边设计最大化屏幕显示占比，同时边框做了微小的倒角处理，避免安装与操作过程中锐边划伤操作人员；屏幕模组通过四周的螺丝孔位固定在中层安装支架上，支架预留了屏幕排线、控制主板的走线槽位，避免排线挤压弯折造成的接触不良；控制主板集成在屏幕背部，与屏幕之间通过排针直接连接，减少冗余走线带来的信号干扰；背部的安装结构采用挂装与螺丝固定结合的方式，既可以适配铝型材机身的卡槽快速挂装定位，也可以通过预留的四个安装孔配合螺丝完成刚性固定，适配不同结构形式的3D打印机身。

　　关于外形尺寸与安装边界，该组件的整体厚度控制在较薄的区间，不会过多占用机身的外部空间，屏幕显示区域的尺寸适配常规3D打印操作的观看距离，操作人员站在设备前方0.5到1米的距离即可清晰读取屏幕上的所有参数信息。组件的安装孔位采用通用间距设计，兼容市面上多数主流开源3D打印机的控制屏安装位，改装替换时无需重新在机身上打孔，仅需对应原有孔位锁付螺丝即可完成安装。组件侧边预留了SD卡插槽与USB接口的安装位，支持离线打印文件的读取与固件升级操作，接口位置做了内凹设计，避免插拨存储设备时外力磕碰造成接口损坏。

　　在实际的设备运行过程中，该控制组件的结构设计充分考虑了3D打印场景的环境特性，屏幕表面的防护层可以抵御打印过程中产生的少量PLA、ABS耗材挥发物附着，日常清洁仅需用无尘布擦拭即可，不会造成屏幕刮花。背部的主板区域预留了散热间隙，避免设备长时间运行时主板芯片积热造成的屏幕卡顿、显示异常问题。旋钮的阻尼做了适配性调整，旋转段落感清晰，单步旋转对应参数的调节步长适配3D打印的温度、移动距离等参数的调整精度，不会出现调节过快导致参数设置偏差的问题。整个组件的结构拆分件数量少，装配流程简单，生产组装时仅需按照定位柱依次堆叠锁付螺丝即可完成，无需复杂的工装辅助，能够有效降低整机的装配工时与后期维护成本，出现故障时仅需拆卸对应层的部件即可完成维修替换，无需整体报废。
