工业级插销式门锁三维结构设计

　　这款插销式门锁的结构设计，核心围绕工业场景下的门体锁闭可靠性展开，在各类设备检修门、仓储隔间门、工业防护栏门、小型设备舱门的配套场景中，这类插销结构的使用频率极高，相比普通民用门锁，它不需要复杂的锁芯结构，依靠刚性插杆与锁座的配合实现物理锁止，抗外力冲击的表现更适配工业环境的使用需求。

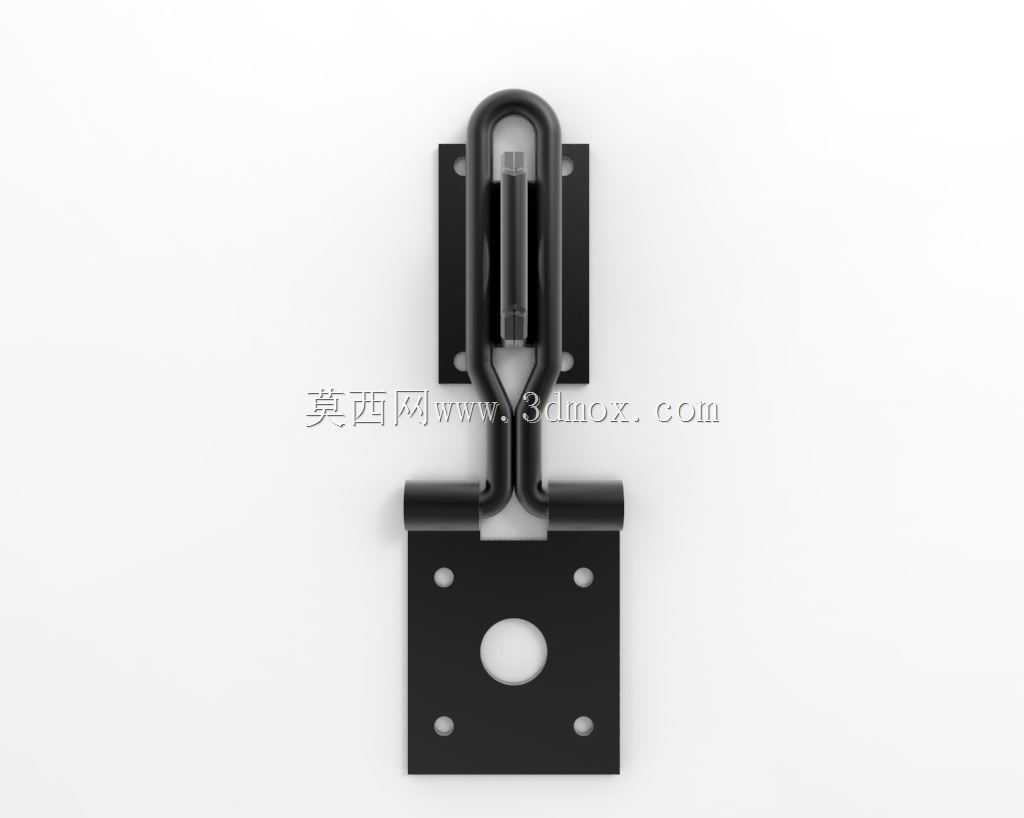

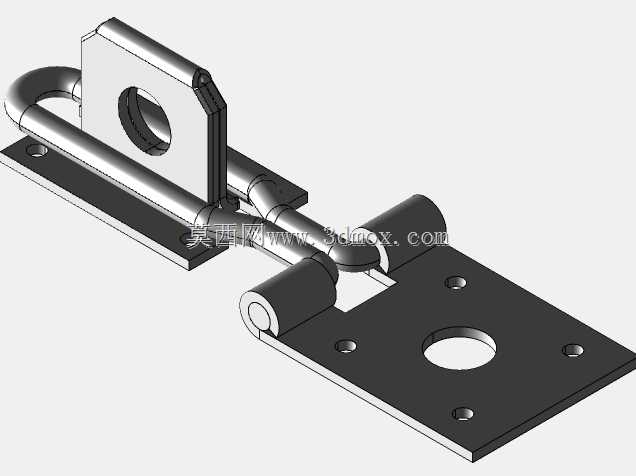

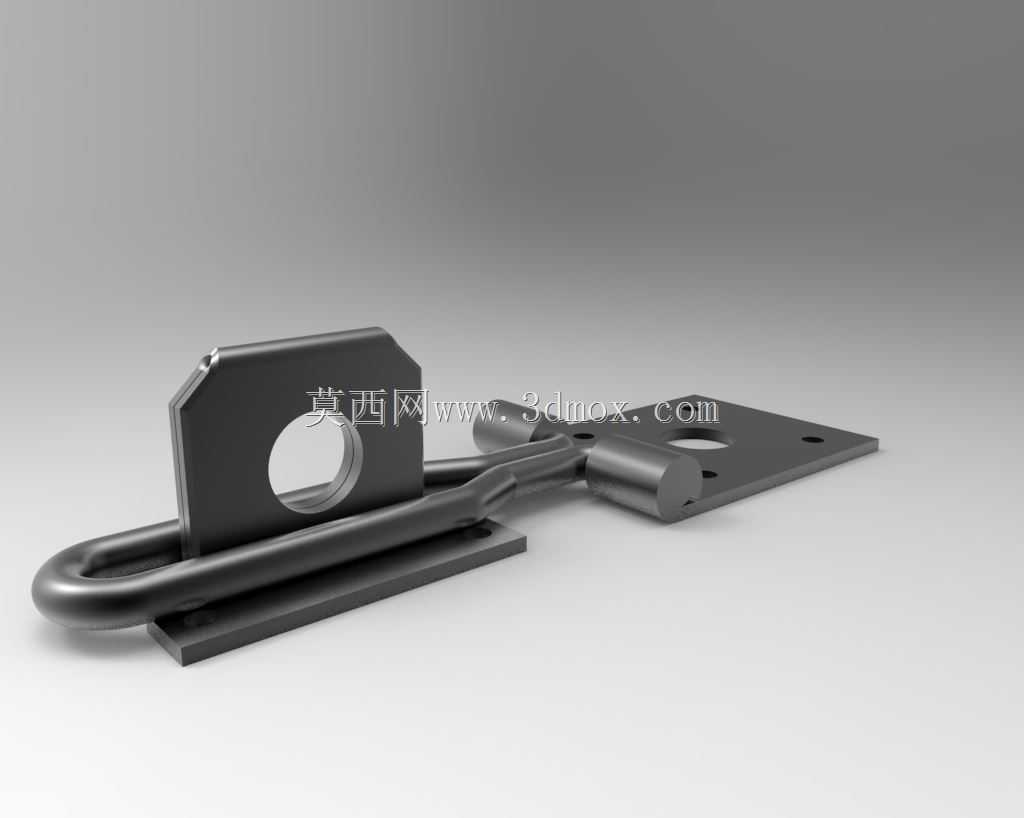

　　从结构组成来看，整套锁具分为固定锁座、活动插杆、配套扣板三个核心部分，固定锁座采用带安装孔的平板底座搭配立式支撑耳的结构，支撑耳上开设的同轴圆孔为插杆提供滑动导向，圆孔的内径与插杆外径采用H8/f7的间隙配合，既保证插杆滑动过程无卡滞，又避免间隙过大导致插杆晃动产生锁闭间隙。插杆采用圆钢弯折成型，一端为U型弯折的操作端，方便操作人员手动推拉实现锁闭与开启，另一端为平直的插合端，插入配套扣板的锁孔后完成锁止动作，插杆的表面做了圆角过渡处理，避免操作过程中划伤手部，也减少长期滑动过程中对锁座导向孔的磨损。配套扣板同样采用平板式安装结构，上面开设的锁孔直径比插杆外径大1.5mm，能够抵消安装过程中门体与门框的对位误差，降低现场安装的精度要求，即使门体存在轻微的变形或安装偏移，插杆也能顺利插入锁孔完成锁闭。

　　设计过程中首先考虑的是安装边界的适配性，固定锁座的安装底板采用四个沉头孔设计，可适配M6规格的沉头螺丝安装，安装孔的中心距按照常规工业门的型材安装面尺寸设定，既可以安装在钢制门框的平面上，也可以适配木质、复合材料门体的安装面，不需要额外定制安装转接件。扣板的安装孔位与锁座的安装孔位在同一水平高度上，锁闭状态下插杆的插入深度不小于20mm，这个深度能够保证即使门体受到一定的侧向冲击力，插杆也不会从扣板的锁孔中脱出，满足工业防护场景下的安全锁止要求。锁座的立式支撑耳与底板之间采用一体化折弯或焊接成型，支撑耳的厚度不小于5mm，能够承受插杆传递的侧向冲击力，避免长期使用后支撑耳出现变形导致插杆卡滞。

　　在实际应用场景中，这类插销锁除了常规的门体锁闭，还可以搭配挂锁使用，在锁座的支撑耳对应位置预留了挂锁孔，当插杆推到锁闭位置时，挂锁孔刚好露出，可穿过挂锁限制插杆的回退动作，实现权限管控，避免无关人员随意开启设备门或防护门。插杆的滑动行程经过精准计算，开启状态下插杆的端部完全退回到锁座的导向孔范围内，不会突出到门框的开合路径上，避免门体开合过程中插杆与门框或周边设备发生碰撞，也不会刮蹭过往人员的衣物。整套结构没有多余的弹性零件或易损件，所有部件均为金属刚性结构，在粉尘、潮湿、轻度腐蚀的工业环境中也能长期稳定工作，不需要频繁的维护保养，只需要定期在插杆与导向孔的配合位置涂抹少量润滑脂，就能保证滑动动作的顺畅。

　　从外形尺寸来看，整套锁具闭合状态下的整体长度不超过120mm，宽度不超过60mm，突出安装面的高度不超过40mm，整体结构紧凑，不会在门体表面占用过多的安装空间，也不会因为突出尺寸过大导致过往人员磕碰受伤。安装面的平整度要求不高，即使安装面存在0.5mm以内的平面度误差，锁座和扣板也能通过安装螺丝的紧固力贴合在安装面上，不会影响插杆的正常滑动。插杆的操作端采用U型弯折的设计，不仅方便手动操作，在需要快速开启的应急场景下，操作人员也可以用工具勾住U型端快速拉开插杆，满足应急逃生或快速检修的操作需求。锁具的所有棱角位置都做了R2以上的圆角处理，没有尖锐的边角，符合工业设备的安全设计规范，避免安装和使用过程中造成机械伤害。
