重卡后下部防钻保护金属结构件

　　在商用车被动安全防护体系中，后下部防钻保护装置是货运卡车不可或缺的安全配置，主要应对乘用车与载货卡车发生追尾碰撞时的钻入风险——由于卡车底盘离地间隙远高于普通乘用车，追尾时乘用车前部防撞结构无法与卡车车架有效受力，极易发生乘用车舱体直接钻入卡车底部的恶性事故，这类保护装置的核心作用就是在车尾下部形成刚性阻挡屏障，将碰撞力传导至卡车车架主体，避免后车乘员舱发生致命挤压。

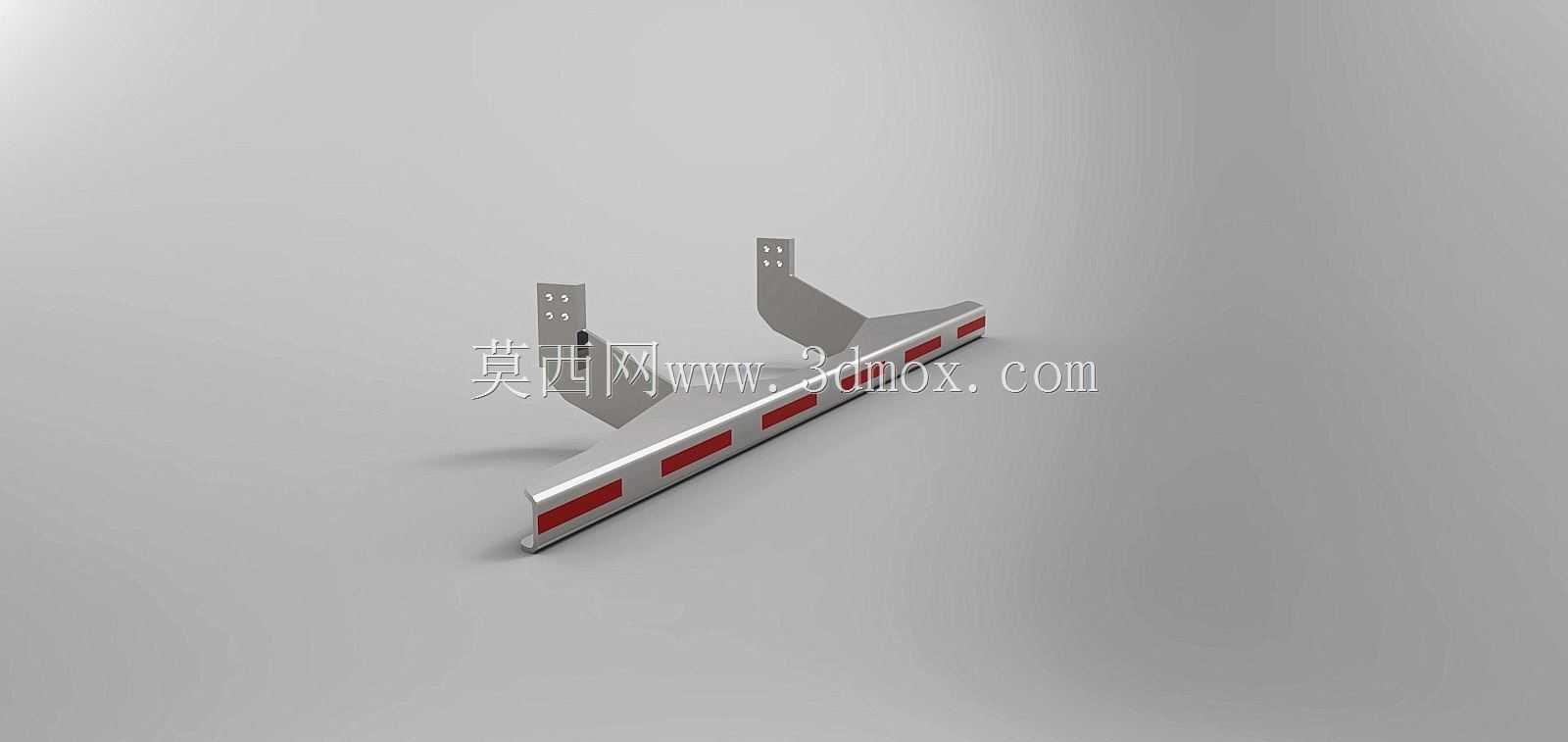

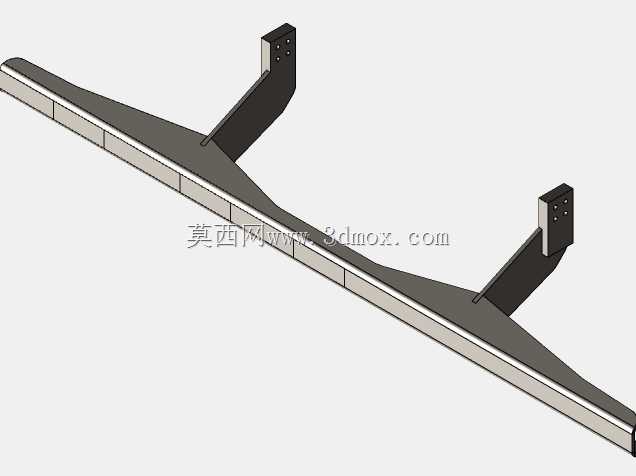

　　这套保护结构采用金属板材加工成型，整体由三个独立装配件组合而成，构件最小成型厚度控制在10mm，足够的板厚保证了碰撞受力时的结构刚性，避免瞬时冲击力下构件出现弯折失效。从结构布局来看，横向主防护梁沿车尾横向延展，覆盖车尾下部的主要防护区间，梁体表面设置的红色标识条属于被动警示结构，在低光照环境下可提升车尾可视性，辅助后车驾驶员提前识别车距。两侧的安装支架采用折弯成型结构，支架上预留的多组安装孔位可适配不同车型的车架安装点位，通过孔位的位置调整，可匹配不同底盘高度的重卡车型安装需求，降低不同车型的适配改造成本。

　　设计过程中首先需要明确安装边界：防护梁的下边缘离地高度需要符合商用车安全规范的限值要求，过高会失去防钻阻挡作用，过低则容易在车辆通过非铺装路面、坡道时发生剐蹭损坏；两侧支架的安装面需要与卡车后车架的纵梁安装面完全贴合，避免安装时出现强制装配产生的内应力，长期颠簸工况下出现焊缝撕裂或者螺栓松动的问题。整套结构的总质量控制在65.4kg，在满足碰撞刚性要求的前提下，尽可能通过板材折弯的加强筋结构减少冗余材料使用，平衡防护性能与整车轻量化的需求——过重的后防护结构会增加车尾轴荷负担，长期使用可能导致车架尾部出现疲劳变形。

　　从实际装车场景来看，这类防护结构不仅要满足正面追尾的碰撞受力要求，还要考虑车辆日常运营中的复杂工况：比如倒车时轻度剐蹭站台、障碍物时，结构需要具备一定的抗变形能力，轻微碰撞后不需要整体更换；在雨雪、融雪剂腐蚀的使用环境下，金属板材构件后续可通过喷涂防腐涂层提升使用寿命，结构本身的无封闭腔体设计也避免了内部积液锈蚀的问题。三个零件的拆分设计也兼顾了售后维修的便利性，若单侧支架或者横向防护梁发生碰撞损坏，可单独更换受损部件，不需要整体更换整套防护装置，降低车辆的运维成本。

　　建模过程中需要重点关注板材折弯的工艺合理性：所有折弯内角需要匹配板材厚度对应的最小折弯半径，避免折弯处出现应力集中或者加工开裂；安装孔的边距需要满足螺栓装配的操作空间，同时孔位精度需要控制在装配公差范围内，保证现场安装时不需要二次扩孔即可完成装配。横向防护梁与两侧支架的连接位置需要设计足够的贴合面，通过螺栓组连接形成稳定的受力整体，碰撞时连接位置不能先于主体结构发生失效，才能将冲击力有效分散传导至整车车架。
