DLP与FDM融合型光固化熔融3D打印设备

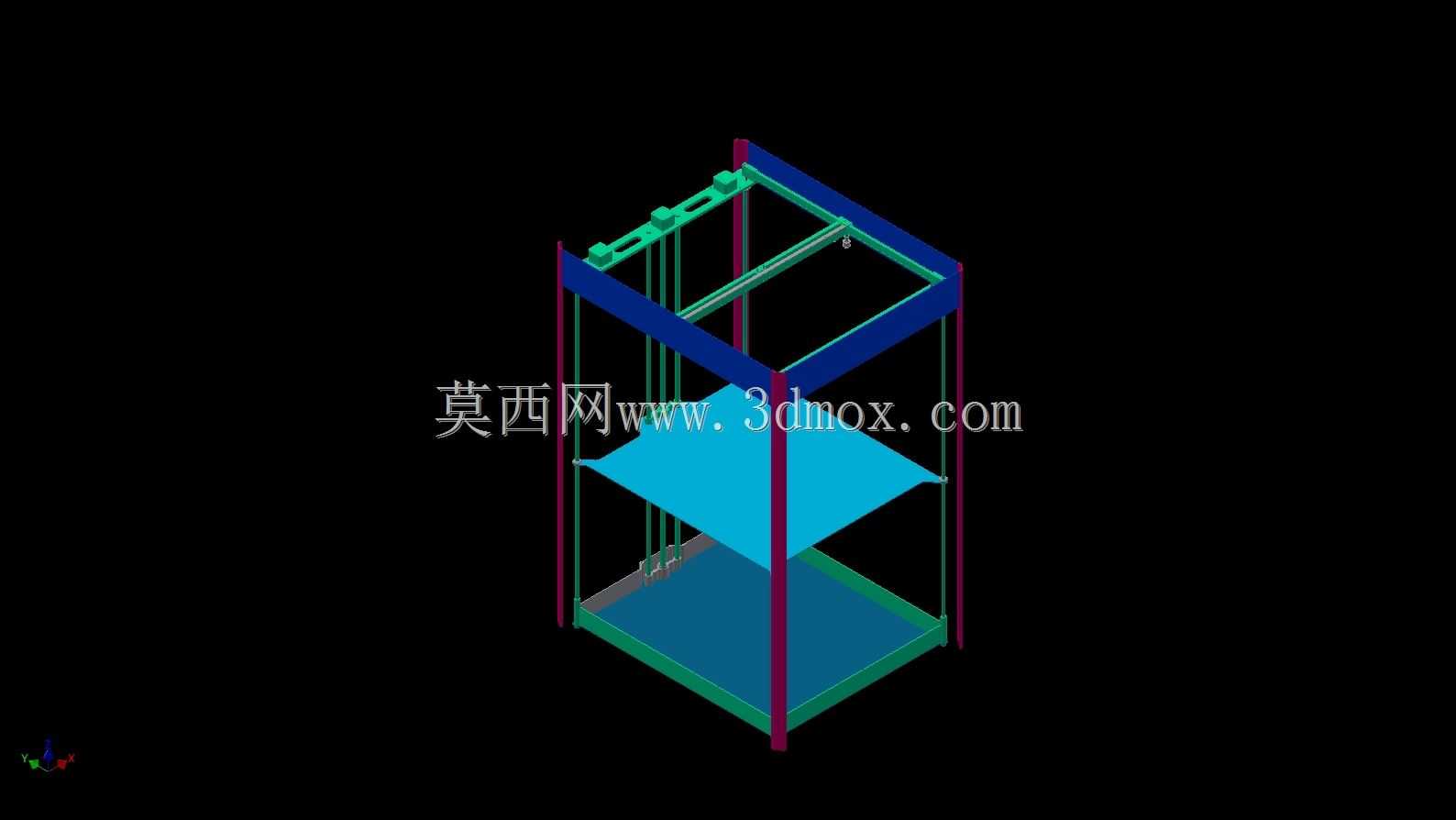

　　这款融合DLP光固化与FDM熔融沉积工艺的3D打印设备，核心设计出发点是解决现有单工艺桌面级打印设备的材料适配局限——传统FDM设备打印热塑性材料时层纹明显、表面精度不足，而纯DLP设备仅能适配光敏树脂材料，无法满足多材料复合制件的快速成型需求，该设备通过双工艺集成的结构布局，可在同一成型腔体内完成两种工艺的切换打印，适配小批量手板制作、文创产品彩色打样、教学实验样件制备、精密功能件原型验证等多场景使用需求。从结构布局来看，设备采用立式框架承载结构，底部为成型平台安装位，中部预留双工艺喷头与光固化模组的运动行程空间，顶部布置传动与走线结构，整体框架采用标准铝型材拼接设计，安装边界适配常规桌面放置场景，无需额外定制安装基座，

　　框架立柱的平行度公差控制在0.1mm/m以内，保证运动模组运行时的位置精度，避免层间错位问题。设备的DLP模组采用紫外激光固化路径，区别于常规屏幕投影式光固化，激光扫描的固化光斑可根据打印层厚动态调整，在打印精细结构时切换小光斑保证细节分辨率，打印大尺寸填充区域时切换大光斑提升成型效率；FDM挤出模组采用近程送料结构，可适配PLA、ABS、柔性TPU等多种常规熔融打印材料，同时预留彩色耗材的多色进料通道，可实现多色熔融层与光固化透明层的复合堆叠，解决传统单工艺设备无法同时制作带透明结构、彩色外观、高强度功能结构一体化制件的痛点。设计过程中重点考虑了两种工艺的工况兼容问题：

　　DLP固化过程中产生的少量挥发性气体与FDM打印高温耗材产生的轻微烟气，通过框架侧边预留的风道结构统一导出，避免两种工艺的作业环境互相干扰；成型平台采用快拆式调平结构，更换不同工艺的打印作业时，无需重新完成全流程调平操作，仅需通过定位销快速复位即可，减少工艺切换的准备时间。设备的运动系统采用XY轴十字导轨布局、Z轴丝杆传动的经典结构，XY轴的运动重复定位精度控制在0.05mm以内，Z轴层厚调节范围覆盖0.02mm到0.3mm区间，可根据制件的精度需求灵活调整参数：打印精密装配结构件时选用最小层厚配合DLP工艺保证尺寸公差，打印大尺寸外观验证件时选用较大层厚配合FDM工艺缩短成型周期。在材料适配的设计细节上，

　　DLP的树脂槽采用可拆卸式氟素离型膜结构，更换不同属性的光敏树脂时可快速拆卸清理，避免不同树脂交叉污染影响固化效果；FDM喷头的加热块温度上限设置为280℃，可兼容常规工程塑料的打印温度需求，喷头处加装的散热风道可保证耗材在喉管处的冷却效果，避免溢料、堵头问题影响连续打印稳定性。从实际使用的场景适配来看，该设备既可以满足创客群体的个性化创意制作需求，制作包含透明透光结构、多色外观、柔性连接结构的复杂创意制件，也可以适配中小制造企业的研发部门使用，完成产品研发阶段的功能原型件快速验证，无需分别采购光固化与熔融沉积两类打印设备，减少设备采购成本与车间占用空间；在职业院校的3D打印教学场景中，该设备可同时演示两种主流3D打印工艺的成型原理，帮助学员理解不同工艺的参数设置逻辑与结构设计要点，无需为不同工艺单独配置实训设备。设备的电气元件全部布置在框架顶部的密封仓内，与下方的成型腔体完全隔离，避免打印过程中产生的挥发物、粉尘附着在电气元件上造成接触不良、短路等问题，延长设备的无故障运行时间；成型腔体的四周预留透明防护板安装位，可根据使用需求加装亚克力防护板，减少打印过程中紫外光线外泄、高温部件误触的安全隐患，同时不会影响操作人员观察打印进度。
