台式数控等离子金属板材切割设备

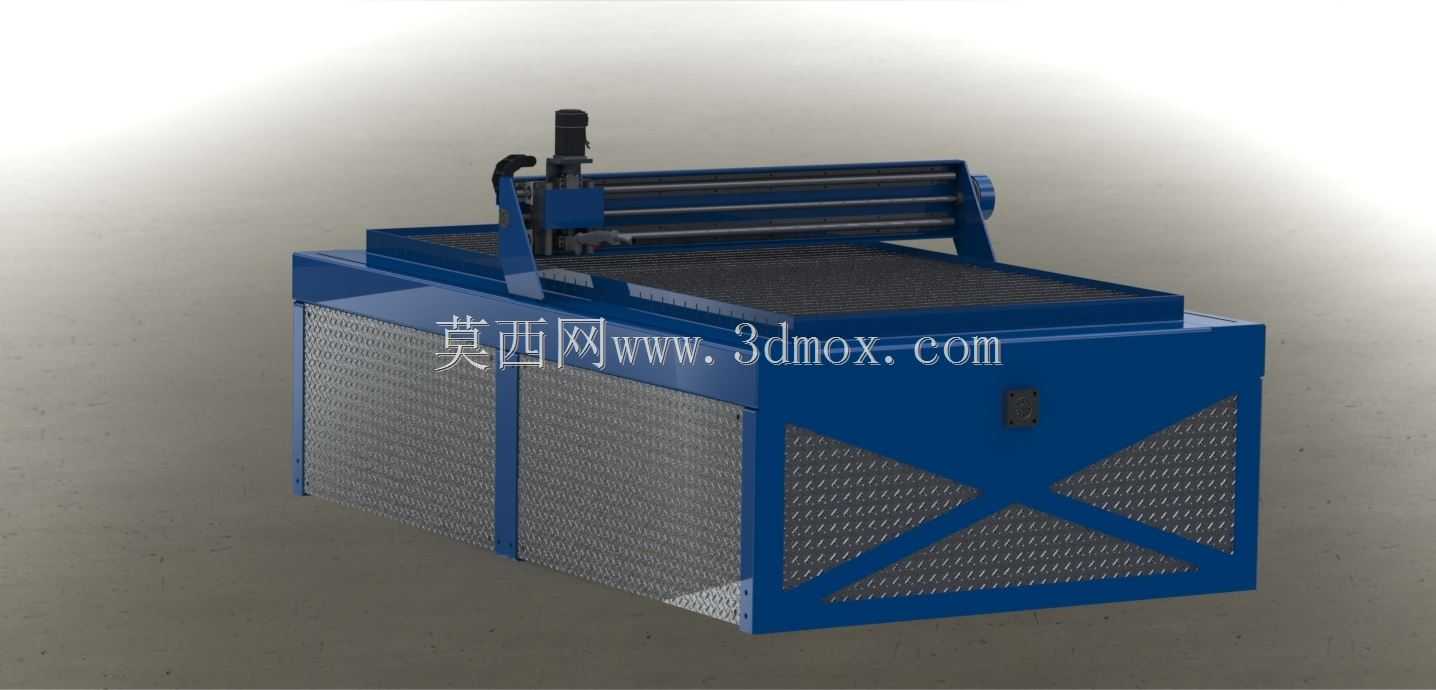

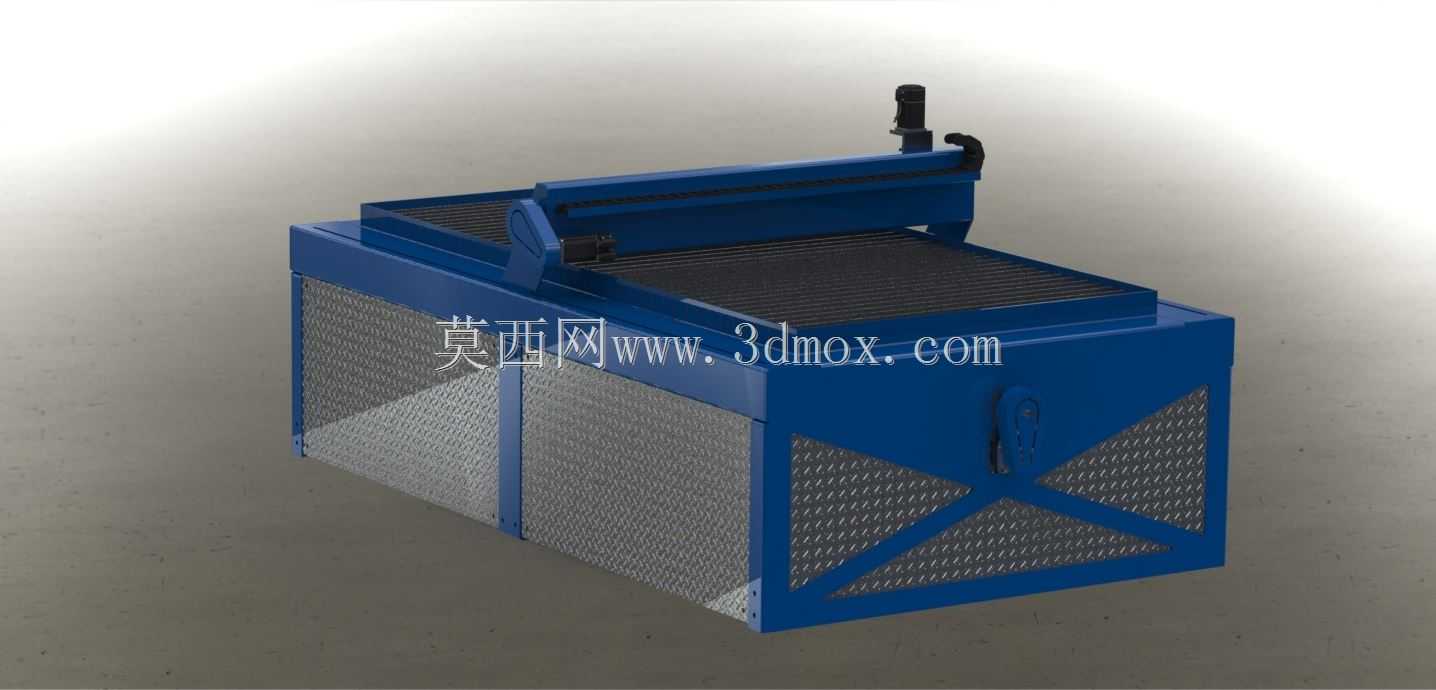

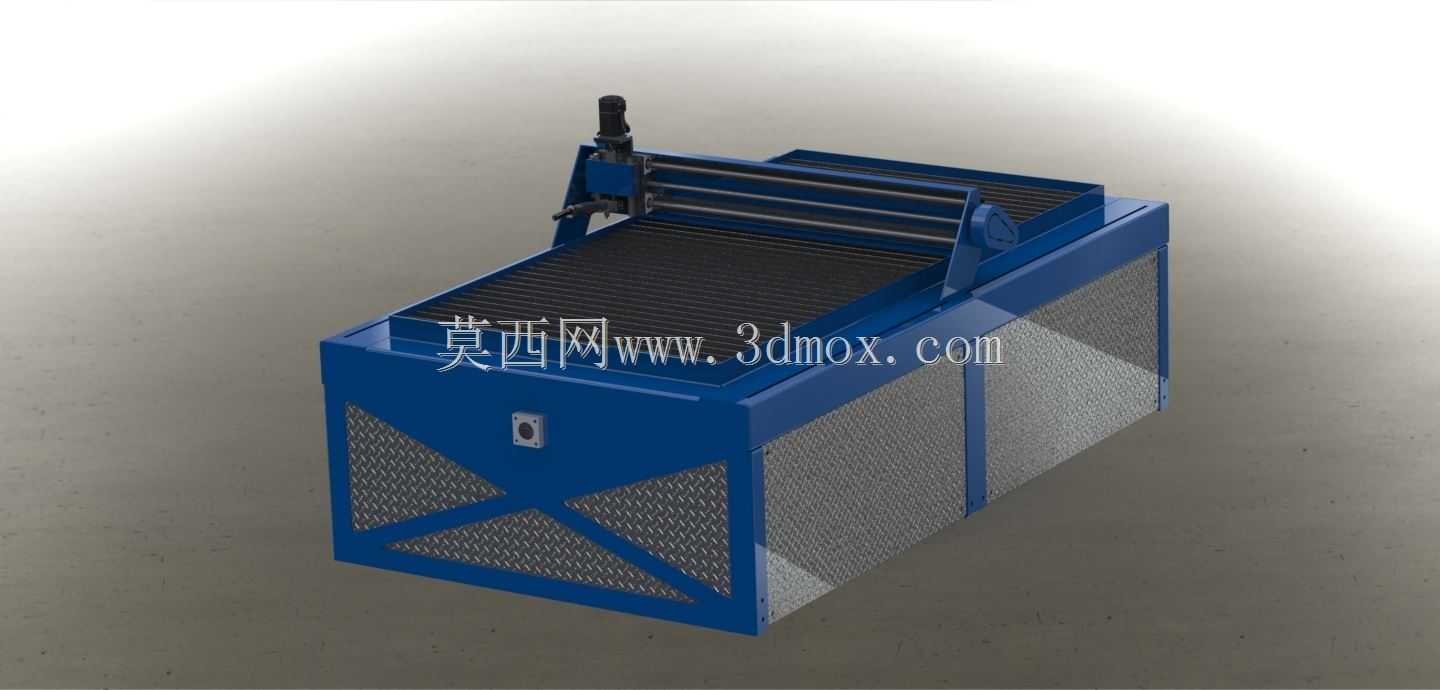

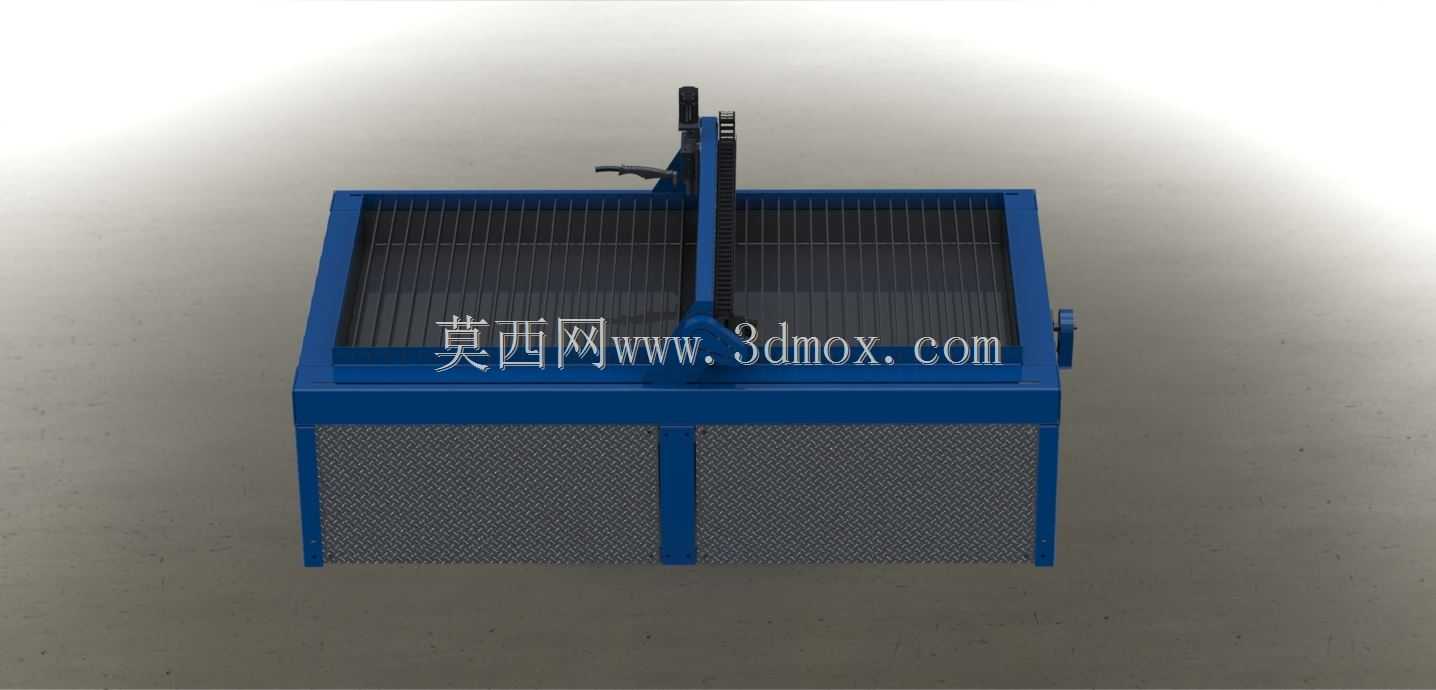

　　在中小批量钣金加工、五金制品下料、广告金属字制作、通风管道预制这类生产场景里，这类台式数控等离子切割设备是车间里出镜率极高的通用加工装备，它替代了早年手工等离子切割的低效作业模式，能在普通碳钢板、镀锌板、薄不锈钢板等多种金属板材上完成任意轮廓的下料切割，不需要额外制作冲压模具，只要把加工图形导入控制系统就能直接启动切割，对于多品种小批量的加工订单适配性极强。从结构设计逻辑来看，这个设备采用了一体式焊接床身作为承载基础，床身下部做了网格状的加强筋布局，侧面用菱形网板做防护围挡，既可以阻挡切割过程中产生的高温熔渣飞溅到设备外侧，也能保证床身内部的通风散热，避免切割烟尘在设备内部淤积。床身上部的格栅式承料台是专门设计的可更换结构，

　　长期受等离子弧高温灼烧、熔渣侵蚀出现损耗后，可以直接单块更换格栅条，不需要整体更换承料平台，能大幅降低后期的维护成本。横向移动的切割龙门架采用了双边导向的结构设计，横梁上搭载的等离子割炬安装座带有手动升降调节结构，作业前可以根据不同板材的厚度调整割炬的初始高度，切割过程中配合弧压反馈结构能自动维持割嘴和板材表面的距离，避免因为板材受热变形翘曲导致割嘴碰撞损坏，也能保证切割切口的宽度均匀一致，减少后续打磨的工作量。设备的安装边界需要结合车间的实际布局预留，这类台式结构的设备不需要做特殊的混凝土地基，只要车间地面平整度误差控制在每米两毫米以内，就能直接放置调平后投入使用，设备周边需要预留至少一米的操作和维护空间，

　　侧面要留出板材上下料的通道，方便用叉车或者人工搬运待切割的整幅板材。设备的电气控制部分集成在床身侧面的密封电控仓内，所有走线都做了耐高温防护套包裹，避免切割过程中产生的高温熔渣烫坏线缆，等离子电源的安装位置和切割主机做了分区隔离，减少切割过程中的金属粉尘进入电源内部造成电路短路故障。从实际使用的角度来说，这类设备的切割行程覆盖了常规的整幅板材尺寸，能满足大部分中小加工企业的日常下料需求，切割头的移动导轨采用了防尘密封结构，能阻挡切割产生的金属粉尘进入导轨滑块内部，延长直线运动部件的使用寿命，设备两端的行程限位结构做了双重冗余设计，既有软限位的程序位置限制，也有硬限位的机械挡块，避免龙门架运行超程脱轨。在设计建模的过程中，

　　床身的焊接结构需要重点考虑热变形的影响，所有焊接连接处都做了应力释放的工艺预留，避免焊接加工后床身出现翘曲变形，导致导轨安装基准面失准，影响后续的切割精度。承料格栅的排布间距经过实际验证，既能稳定承托不同厚度的板材，不会让薄板在切割过程中出现凹陷变形，也能让切割产生的熔渣顺利掉落到床身下部的集渣槽里，方便定期清理积攒的氧化渣。割炬的安装支架做了多角度调节的冗余设计，除了垂直方向的切割作业，还能调整一定的倾斜角度完成坡口切割作业，适配部分需要焊接坡口的工件加工需求，不需要额外再做二次坡口加工。设备的操作侧预留了控制按钮的安装位，紧急停止按钮设置在操作人员最容易触碰的位置，一旦出现切割异常可以第一时间切断设备运行动力，保障作业安全。整体结构没有多余的冗余设计，所有部件的布局都围绕日常使用的维护便利性展开，比如易损件的更换位置都预留了足够的操作空间，不需要拆解大量结构件就能完成割嘴、电极、格栅条这类易损件的更换，能有效减少设备停机维护的时间，提升车间的实际加工效率。
