集装箱式反渗透过滤集成管路装置

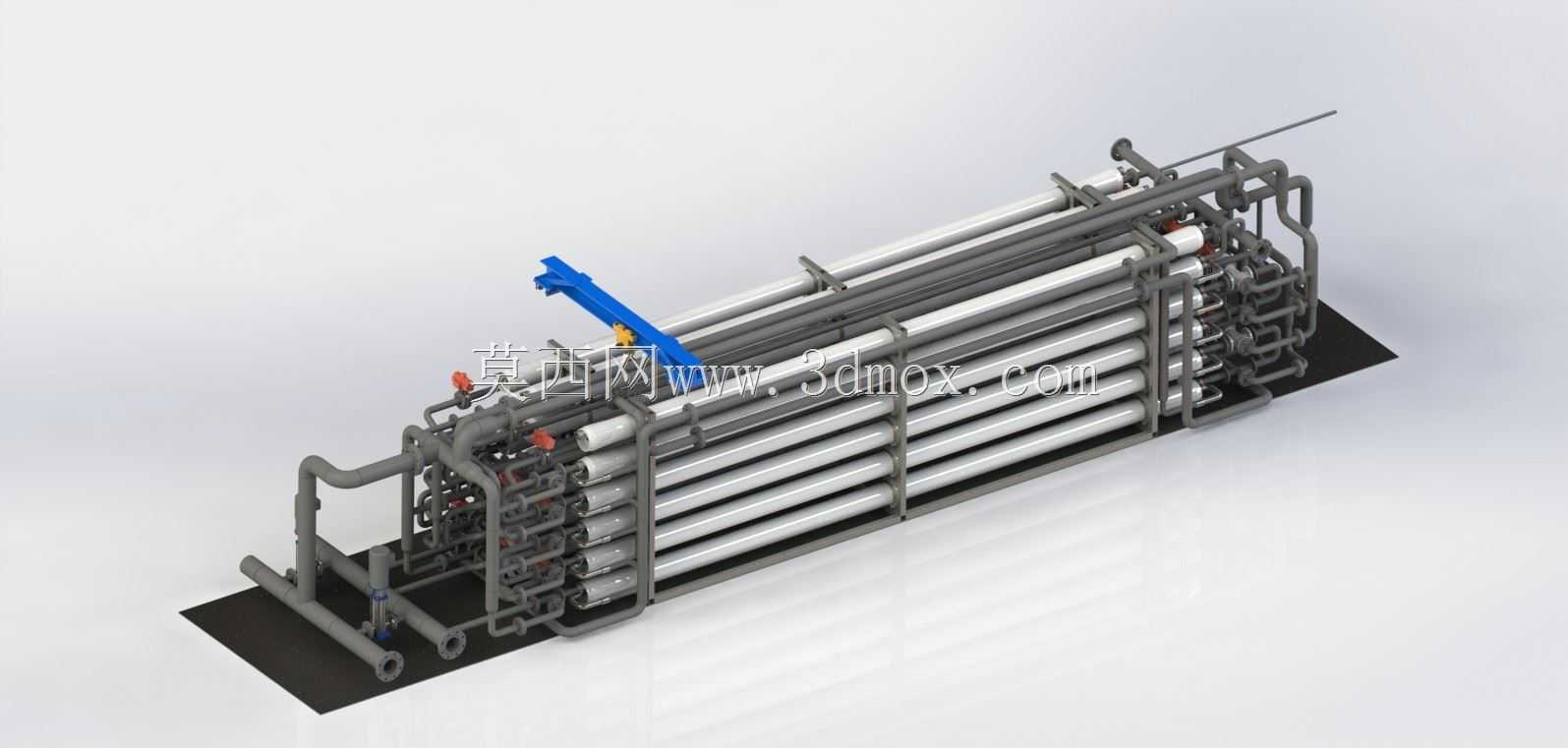

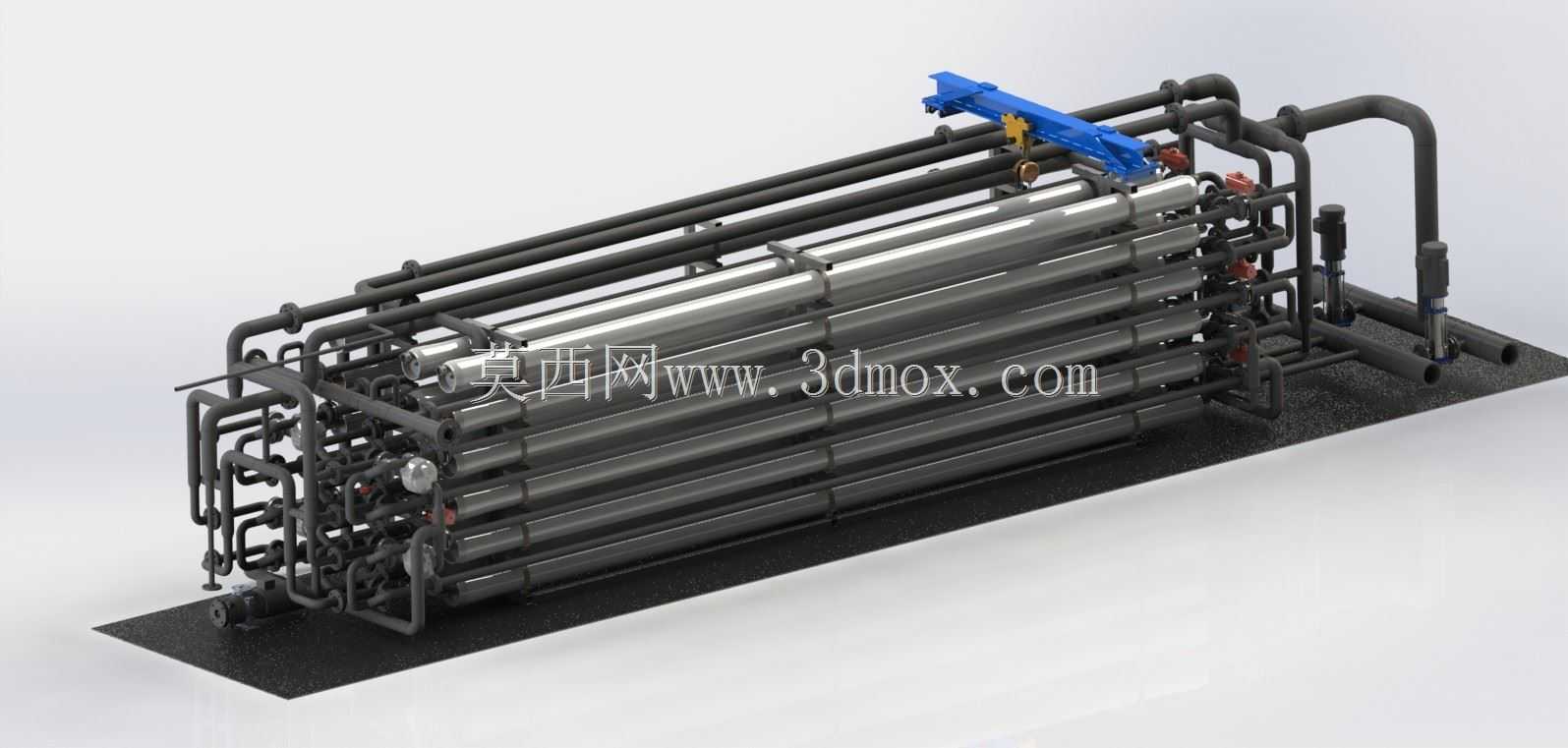

　　这套集成式过滤装置的设计初衷，是解决分散式水处理站点的快速部署需求，整套系统完全适配40英尺标准集装箱的内部安装边界，所有管路、膜组件、支撑结构都在建模阶段完成了干涉校验，进场后无需大规模现场配管，仅需对接进出水主管路与供电接口即可投入运行，在野外应急供水、工业园区中水回用、海岛淡水资源补给这类场景下，能大幅缩短项目施工周期，降低现场安装的人工成本与管路焊接质量风险。从结构布局来看，装置采用卧式多层膜组排布方式，将反渗透膜元件沿集装箱长度方向分层固定在一体化碳钢底座上，每层膜组的两端都预留了足够的操作空间，方便后期更换膜元件、检修端盖密封件；主工艺管路沿膜组侧部集中排布，不同功能的管路通过支架分层固定，避免管路悬空产生的振动应力，

　　同时在管路的关键节点设置了支撑与管卡，匹配设备运输过程中的颠簸工况，防止长途转运后管路接口出现渗漏。设计阶段优先考虑了设备的运维便利性，所有阀门、仪表的安装位置都对应人体站立操作的高度区间，无需登高或俯身即可完成阀门调节、参数读取操作；膜组的排布间距经过反复校核，既保证了单位集装箱内容积的膜元件装填量，又预留了不小于600mm的检修通道，运维人员可以顺畅到达每一个膜组件的端部位置，完成膜元件的抽拉更换作业，不会因为空间局促导致运维操作困难。管路设计上充分考虑了水力分布的均匀性，进水母管采用等程布水结构，保证每一支反渗透膜元件的进水流量、压力偏差控制在合理区间，避免单支膜元件因为负荷过高提前出现污堵；浓水收集管路同样采用对称排布设计，

　　减少段间压力损失，提升整套系统的产水效率。底座部分采用整体焊接的框架结构，底部设置了与集装箱底部固定件匹配的安装孔位，安装时直接通过螺栓与集装箱底板的预埋槽固定，无需额外焊接固定，既不会破坏集装箱本身的防腐涂层，又能保证设备在集装箱吊装、运输过程中不会出现位移。整套装置的管路走向都做了圆弧过渡处理，减少管路内部的水流阻力，同时避免直角弯头处容易积存杂质、滋生生物膜的问题；管路上预留了化学清洗的接口，后期设备需要在线清洗时，不需要拆解管路，直接外接清洗装置即可完成膜元件的化学清洗作业，降低运维的工作量。在安装边界的校核上，建模阶段就导入了40英尺标准集装箱的内部尺寸模型，将整套过滤装置的整体外形尺寸控制在集装箱内部可用空间范围内，

　　顶部预留了通风管路、照明线路的敷设空间，侧部预留了电控柜、加药装置的安装位置，整套系统在集装箱内形成完整的水处理功能单元，不需要额外占用外部场地。对于结构设计从业者来说，这类集成式水处理设备的建模核心，不在于单个零件的复杂度，而在于整体布局的合理性，要在有限的封闭空间内平衡设备处理能力、运维操作空间、运输固定可靠性这几个核心需求，每一处管路的弯折角度、每一个支架的固定位置，都要结合实际安装、运维、运输的全流程工况来确定，不能只追求三维模型的外观整洁而忽略实际工程中的使用需求。比如膜组件的固定支架，不仅要承受膜元件充水后的重量，还要考虑设备运行时管路内水流脉动产生的振动，所以支架的型材选型、跨距设置都经过了受力校核，避免长期运行出现支架变形、膜组偏移的问题；管路的法兰连接位置，都预留了扳手操作的空间，不会出现法兰螺栓无法拧紧的情况，这些细节都是在三维建模阶段需要反复核对的内容，直接决定了设备加工完成后能否顺利组装、正常投入使用。
