小型龙门式数控雕刻加工设备结构

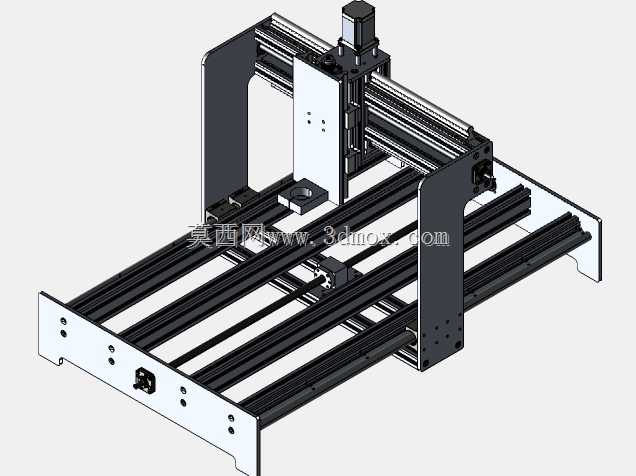

　　这款小型龙门式数控加工设备的结构设计，主要面向桌面级轻载加工场景，适配小尺寸工件的雕刻、铣削、钻孔作业，常见于个人加工工坊、小型打样车间、教学实训场景，可处理软金属、塑料、木材、亚克力等多种材质的工件加工，相比大型工业机床占用空间更小，部署灵活，不需要专门的重型设备地基，普通工作台面即可完成安装固定。从整体结构布局来看，设备采用经典的动龙门式设计，Y轴方向的两根平行直线导轨安装在底部铝型材拼接的机架平台两侧，龙门立柱跨接在两侧导轨滑块上，实现Y轴方向的往复运动；X轴导轨横向安装在龙门横梁上，搭载Z轴滑台组件实现X方向的进给，Z轴滑台集成主轴安装位与垂直方向导轨，带动加工主轴完成Z向的进刀与退刀动作，

　　三个运动轴的传动均采用精密丝杠搭配伺服驱动的方案，保证进给过程的运动精度与重复定位精度，避免轻载加工过程中出现丢步、窜动的问题。底部机架采用标准工业铝型材拼接搭建，型材槽道可灵活安装T型螺母，方便后期加装工件夹具、定位挡块、冷却管路等附属配件，平台台面预留了多组安装孔位，可适配不同规格的工装夹具，满足不同外形工件的装夹需求，机架底部的型材拼接处采用角件加强连接，保证整体框架的刚性，减少加工过程中产生的振动传导，避免振纹影响工件加工表面质量。设计过程中对各轴的运动行程做了明确的边界限制，X轴有效行程覆盖台面横向加工范围，Y轴行程匹配纵向台面长度，Z轴行程可满足不同厚度工件的加工抬刀需求，各轴两端均设置了硬限位结构与缓冲件，

　　防止运动超程造成机械碰撞损坏，同时预留了传感器安装位，可搭配原点开关、限位开关实现设备的回零与安全保护功能。主轴安装位采用标准夹装结构，可适配不同功率的高速电主轴，根据加工材质的不同更换对应规格的主轴即可调整加工能力，从软质材料的高速雕刻到轻金属的低速铣削都能适配。走线设计上，各轴的电机线缆、主轴线缆均采用拖链收纳，避免运动过程中线缆反复弯折造成破损，拖链的弯曲半径匹配线缆的最小弯折要求，走线路径沿型材槽道布置，整体外观整洁，也避免线缆外露被切屑刮蹭。设备的各运动副均设计了润滑注油点位，日常维护时可直接通过注油点加注润滑脂，不需要拆解导轨护板，降低后期维护的操作难度。从安装边界来看，设备整体外廓尺寸适配常规1.2米宽度的工作台摆放，

　　机架底部预留了地脚安装孔，可通过螺栓固定在工作台面，也可搭配减震脚垫放置，减少运行时的振动传递；各轴的运动部件与机架外框之间预留了足够的安全间隙，避免运行过程中运动部件与周边放置的工具、工件发生干涉。在结构刚性校核上，龙门立柱采用加厚板材加工，横梁与立柱的连接面采用定位销加螺栓的锁紧方式，保证龙门整体的连接刚性，减少Z轴滑台在横梁上移动时的横梁下挠变形，保证全行程范围内的加工精度一致性；Z轴滑台采用双滑块导轨搭配的结构，可承受主轴加工时产生的径向切削力，避免滑台受力偏转造成刀具加工角度偏移。这款结构设计没有冗余的复杂构件，所有零部件均采用市面上常见的标准件与通用加工件，加工与采购成本可控，组装调试难度低，适合小批量生产制造或者个人DIY搭建，各部件的模块化程度较高，后期如果需要扩展行程、更换更大功率主轴，只需要更换对应长度的型材、导轨与丝杠即可完成改装，不需要重新设计整体框架。
