生产线多工位物料分送导向装置结构

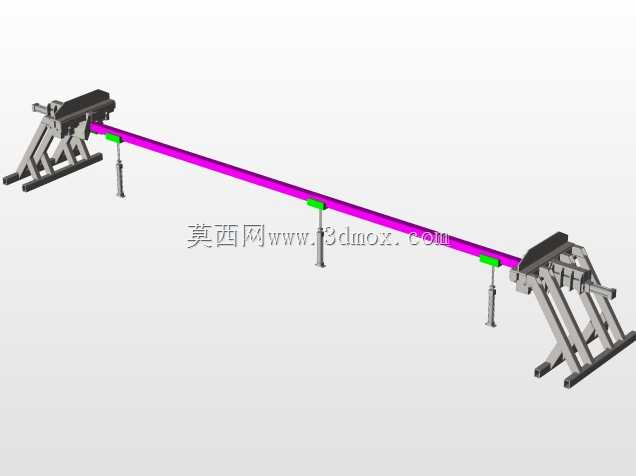

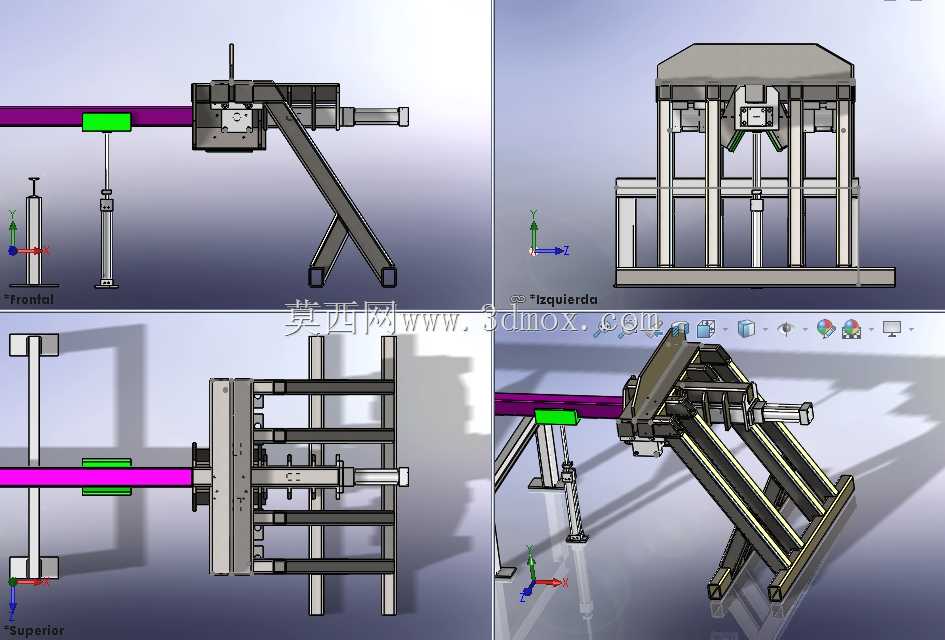

　　这套装置主要应用在离散制造生产线的工序衔接段，针对不同工位的物料供给需求做定向分送，常见于电子组装、小型五金件加工、包装前段工序的产线布局中，用来替代人工完成不同路径的物料导向输送，减少工位间的物料搬运等待时间。从结构布局来看，装置采用倾斜式多滑道设计，主进料段设置可调节高度的支撑立柱，通过螺栓锁紧结构实现进料端高度的适配调整，可匹配不同高度的上游出料设备，安装时需要预留进料端与上游设备的对接间隙，单边间隙控制在5-8mm即可，避免运行过程中出现物料卡滞。装置的核心分流部位设置在主滑道中段，通过可摆动的导向拨块实现物料的路径切换，拨块的驱动端预留了标准执行元件安装位，现场可根据产线的控制逻辑选配气动或者电动驱动件，

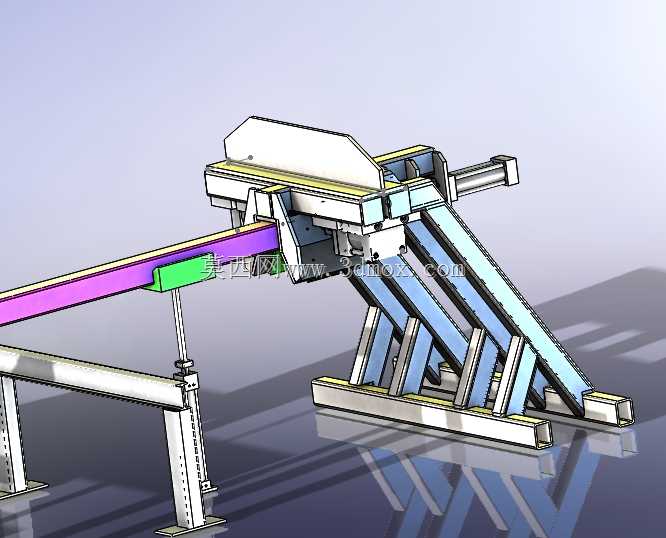

　　不需要额外改动主体机架结构。多组倾斜滑道采用等间距平行布置，滑道的侧板采用折弯成型结构，内侧做倒角处理，避免物料输送过程中出现剐蹭卡料，滑道的倾斜角度经过受力核算，依靠物料自身重力即可实现顺滑下滑，不需要额外设置动力输送元件，降低了整线的能耗与后期维护成本。机架主体采用标准工业铝型材搭配板材拼接结构，底部设置方形地脚支撑，可通过地脚螺栓与地面固定，也可搭配脚轮实现工位的灵活移动，整体安装边界的宽度控制在1.8米范围内，长度根据滑道的延伸长度适配常规2.4米的产线工位间距，不会占用过多的车间通道空间。在设计思路上，这套装置优先考虑了产线的柔性适配能力，所有滑道的导向侧板都采用腰型孔安装结构，

　　可根据输送物料的外形尺寸调整滑道的内部净宽度，适配不同规格的盒装、条状小型工件的分送需求，不需要重新加工定制结构件。主进料段的上方设置了防护盖板，避免物料在输送过程中弹出滑道，同时也能防止车间内的粉尘、杂物落入滑道内部影响物料滑动。支撑立柱上设置了多组调节孔位，可根据现场的实际安装高度差调整进料端的倾斜角度，角度调整范围在15度到30度之间，适配不同摩擦系数的物料输送需求，针对表面摩擦系数较大的物料，可适当加大倾斜角度保证下滑顺畅，针对表面光滑的物料可减小倾斜角度避免物料下滑速度过快出现磕碰。装置的所有转动铰接部位都采用自润滑衬套结构，不需要定期加注润滑脂，适合长时间连续运行的产线工况，减少日常维护的工作量。从实际使用场景来看，

　　这套装置可以衔接上游的单台加工设备，将加工完成的工件分送到下游多个不同的检测、包装工位，也可以反向作为多工位的物料汇总装置，将多个工位的待加工工件汇总输送到单台加工设备的进料端，适配多种产线布局需求。结构建模过程中所有的安装孔位、拼接缝隙都按照实际加工公差做了预留，铝型材的连接部位采用标准角件连接结构，符合常规工业铝型材机架的加工装配规范，现场装配时不需要做额外的二次加工，按照装配关系即可完成快速组装。滑道的末端设置了缓冲挡边，可降低物料下滑到末端的冲击速度，避免工件出现磕碰损伤，挡边采用硬质耐磨材质，长时间使用磨损后可快速更换，不需要更换整个滑道结构。
