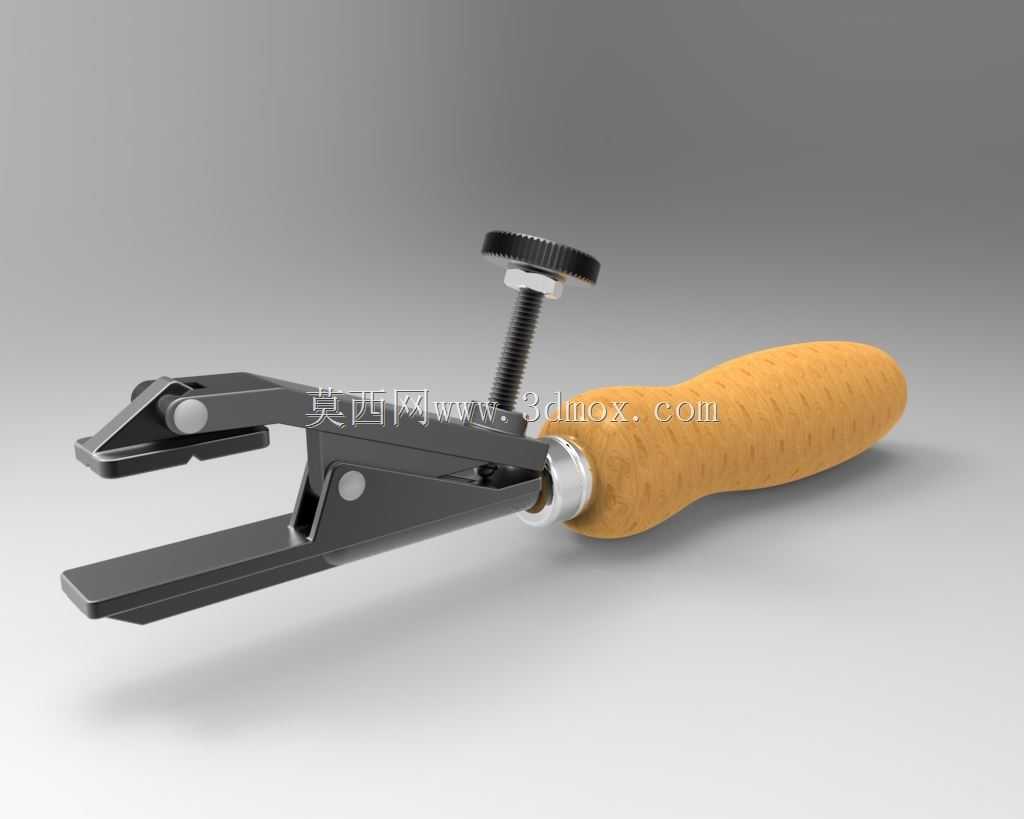

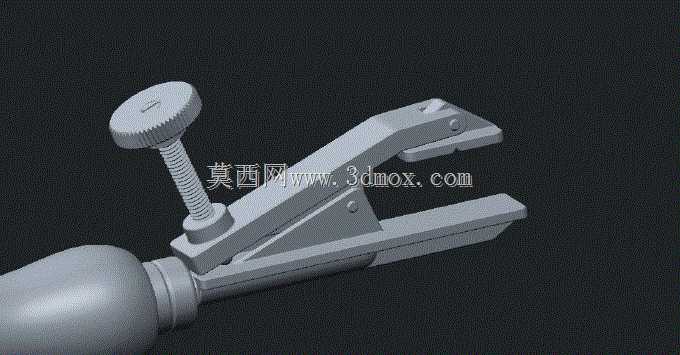

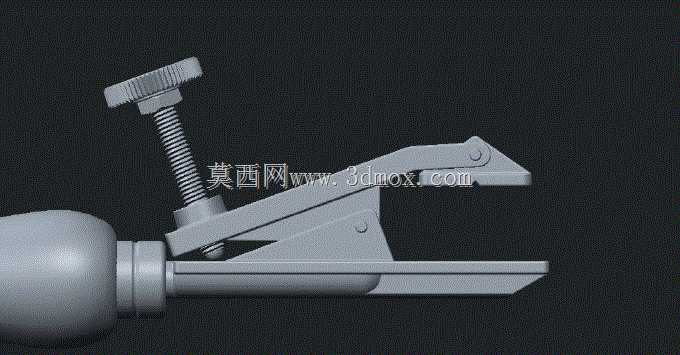

手动夹持式虎钳结构渲染与运动演示

　　在小型零件加工、精密装配、试样修配这类作业场景里，手动夹持类工装的使用频率远高于大型液压或气动夹具，尤其是针对尺寸偏小、夹持力需求适中、需要频繁调整装夹位置的工况，这类手动操作的夹持工具往往能兼顾操作灵活性与装夹可靠性，不需要外接动力源，在台钻工位、钳工修配台、实验室试样装夹、电子元器件返修台这类场景下适配性极强。这款手动虎钳的结构设计完全围绕手动操作的力传递逻辑展开，整体采用杠杆与螺旋进给结合的复合施力结构，没有冗余的结构件，所有受力路径都做了最短化处理，避免长力臂带来的结构形变影响夹持精度。从结构布局来看，固定钳身与活动钳口的配合面采用了内嵌式滑动导向，导向段长度覆盖了钳口最大开合行程的1.2倍，

　　能在钳口张开到最大位置时依然保持足够的导向支撑刚度，不会出现活动钳口偏摆、夹持面错位的问题。螺旋进给组件的旋钮做了滚花防滑处理，螺杆的导程经过匹配设计，单圈旋钮转动对应的钳口进给量控制在1mm以内，既可以实现粗调阶段的快速开合，也能在精夹阶段实现毫米级的进给精度，方便操作人员根据工件的材质、夹持面的粗糙度调整夹紧力，避免夹伤软质工件或者出现夹持力不足导致工件移位的问题。钳口的夹持面做了平直化处理，没有额外的齿纹结构，适配表面精度要求较高的工件装夹，不会在工件表面留下压痕，针对异形工件的装夹需求，也可以在平直钳口上加装定制的软钳口衬垫，不需要改动虎钳本身的主体结构。整个虎钳的安装基准设置在底部的连接柱位置，连接柱采用标准圆柱面定位，

　　可以直接适配台面上的标准安装孔位，也可以通过转接法兰固定在不同规格的工作台面上，安装边界的最大外轮廓尺寸控制在常规钳工工位的操作舒适范围内，操作人员在坐姿操作时，手臂自然前伸就可以触碰到调节旋钮与钳口开合的操作手柄，不需要大幅度调整身体姿态。从运动逻辑来看，这款虎钳的操作分为两个动作阶段，首先通过按压杠杆式手柄实现活动钳口的快速开合，完成工件的初步对位，之后转动顶部的螺旋旋钮施加最终的夹紧力，这种复合操作逻辑相比纯螺旋进给的传统虎钳，能大幅缩短装夹调整的时间，尤其是在频繁更换不同尺寸工件的批量修配作业中，操作效率的提升非常明显。结构受力方面，所有铰接位置都采用了销轴连接，销轴与安装孔的配合选用小间隙配合，既保证铰接转动的灵活性，

　　也控制了铰接位置的旷量，避免反复装夹操作后出现结构松动导致夹持精度下降。钳身主体的壁厚经过受力校核，在最大夹持力工况下，钳身的最大形变量控制在0.02mm以内，能满足普通铣削、钻孔、打磨作业的装夹刚度要求，不会因为切削力的作用出现工件颤动影响加工质量。在实际使用场景中，这类手动虎钳除了固定在工作台面上使用，也可以搭配万向台架使用，调整装夹角度，适配不同角度的钻孔、焊接、修磨作业，整体重量控制在单手可提的范围内，方便在不同工位之间转移使用，不需要复杂的安装调试过程，拿到作业现场只需要固定好底部连接位置就可以投入使用。结构的维护也非常简便，所有铰接位置与螺旋进给副都预留了润滑注油位置，日常使用只需要定期涂抹润滑脂就可以保证操作的顺畅性，没有易损的复杂密封件或者电子元件，长期使用的维护成本极低，适合生产车间、维修站点、教学实验室这类场景长期高频使用。
