机加工夹持用手动台钳结构设计

　　在常规机加工、钳工装配、工件修配的作业场景里，手动台钳是工位上出镜率极高的夹持工装，不管是台式钻床的工件定位、铣床的小型零件装夹，还是手工锉削、攻丝、打磨工序的工件固定，都离不开这类夹持装置的支撑。这款台钳采用经典的丝杠传动夹紧结构，整体为一体式铸铁基座搭配活动钳身的布局，固定钳身与基座为一体化铸造成型，能够在夹紧受力时提供足够的刚性支撑，避免装夹过程中钳身出现形变偏移，影响加工精度。

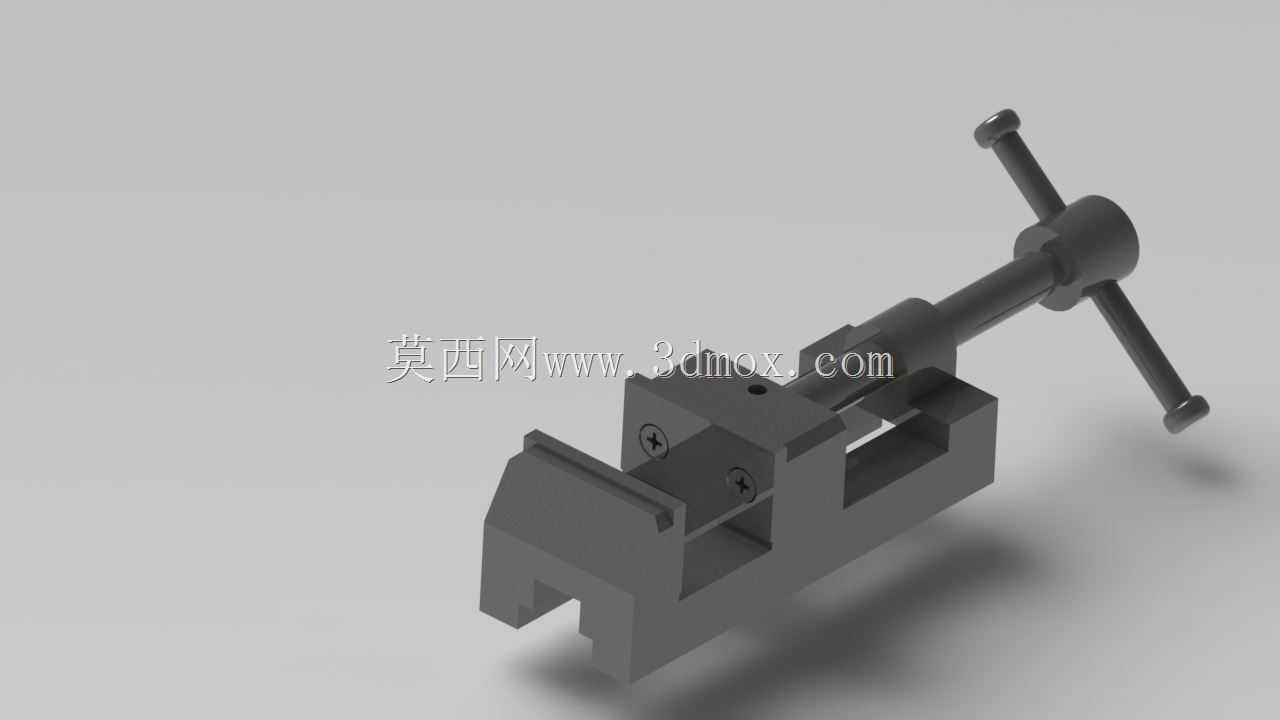

　　从功能特性来看，该台钳通过T型丝杠带动活动钳身做直线往复运动，丝杠端部配置T型转动手柄，操作人员无需额外辅助工具，直接转动手柄即可实现钳口的开合与夹紧动作，钳口闭合过程中传动平稳，夹紧力可通过手柄的转动力度灵活控制，针对不同材质的工件，比如薄壁铝件、硬质钢件，都能调整到合适的夹紧力度，既保证装夹稳固不会在加工时窜动，也不会因为夹紧力过大造成薄壁工件变形。钳口位置设计有可拆卸的钳口板，钳口板表面加工有交叉防滑齿纹，能够增大与工件接触面的摩擦力，避免工件受切削力时出现滑移，当钳口齿纹磨损到夹持力不足时，只需拧下固定螺丝即可更换新的钳口板，无需整体更换台钳，大幅降低了工装的维护成本。

　　设计思路上，这款台钳优先考虑了工位使用的通用性与耐用性，基座底部设计有标准的安装螺栓孔位，可直接固定在钳工工作台、钻床工作台或者铣床工作台上，安装孔的间距匹配常规小型机加工设备的工作台T型槽间距，不需要额外制作过渡转接板就能完成安装固定。活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙可通过侧边的调节镶条进行调整，长期使用出现导向磨损后，只需微调镶条的压紧螺丝，就能恢复导向精度，避免活动钳身出现上下翘动或者左右摆动的问题，保证钳口的平行度符合装夹要求。丝杠与活动钳身的连接位置采用推力轴承承载结构，夹紧工件时丝杠受到的轴向力直接通过推力轴承传递到钳身，不会出现丝杠卡滞或者转动费力的问题，即便长期承受大夹紧力的作业，丝杠传动副的磨损也能控制在较低水平。

　　从外形尺寸与安装边界来看，这款台钳属于中小型手动台钳，钳口张开最大行程适配常规小型零件的装夹需求，整体宽度不超过普通钳工工位的操作边界，安装后钳口高度距离工作台面的高度符合人工操作的人机工程学要求，操作人员站在工位前装夹工件时，手臂自然弯曲即可操作手柄转动，不需要过度俯身或者抬臂，长时间作业也不容易产生操作疲劳。基座的底部做了加厚处理，整体重心偏低，即便是不通过螺栓完全锁死在工作台上，承受常规的锉削、打磨作用力时也不会出现倾翻的情况。钳身的所有棱角位置都做了倒角处理，没有尖锐的毛刺棱角，避免操作人员上下工件时被刮伤。

　　在实际使用场景中，这类台钳除了常规的机加工装夹，还可以配合不同的软钳口附件，加持已经加工完成的精密零件表面，完成去毛刺、装配等后续工序，不会夹伤零件的已加工表面。丝杠位置预留了润滑注油孔，日常维护时只需定期向注油孔注入少量润滑脂，就能保证丝杠传动的顺畅，避免铁屑、灰尘进入传动副造成磨损。钳身表面做了喷塑防锈处理，在车间潮湿的作业环境下也不容易出现锈蚀，延长了工装的使用寿命。整体结构没有复杂的电控、液压组件，纯机械结构的可靠性极高，即便在没有气源、电源的维修工位，也能正常完成装夹作业，是机械加工、设备维修、五金装配场景下不可或缺的基础工装。
