龙门式IGM焊接机器人三维设计模型

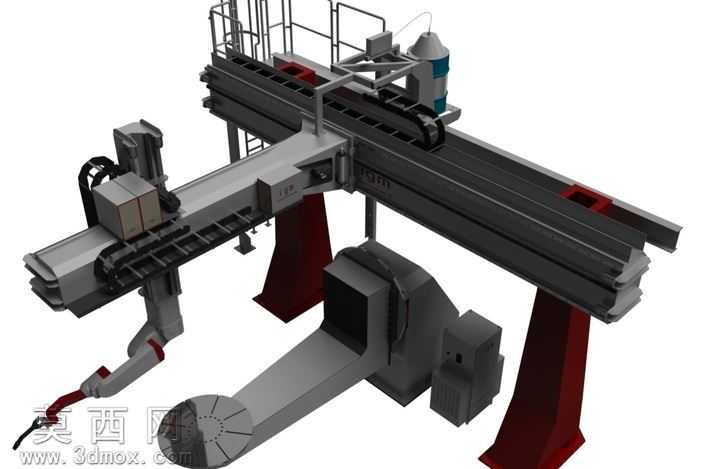

本模型为龙门式IGM焊接机器人成套设备三维设计成果，建模过程严格遵循工业焊接装备的实际设计规范，完整还原了设备的整体布局与各功能模块结构。模型采用全参数化建模方式搭建，从龙门行走横梁、两侧支撑立柱到多关节机械臂、末端焊枪组件，再到配套的变位机工装、管线排布系统、顶部操作护栏与送料装置，每一处结构都按照真实设备的比例进行1:1复刻，各部件之间的装配关系清晰准确，可直观呈现设备的运动逻辑与作业范围。材质渲染阶段针对不同部件做了差异化处理：支撑立柱采用厚重的暗红色金属漆材质，还原铸造基座的厚重质感；龙门横梁与机械臂主体采用哑光银灰金属材质，体现加工钢结构的表面特征；焊枪末端、管线接口等部位做了深色耐磨材质处理，操作护栏、电气控制箱等部件分别对应防滑金属、工程塑料等真实材质表现，整体渲染效果写实度高，可清晰区分不同功能模块。结构设计上，该设备采用龙门倒挂式机械臂布局，搭配双轴变位机可实现工件的多方位翻转，配合机械臂的六轴运动能力，能够覆盖大尺寸工件的全位置焊接作业需求，横梁上的行走导轨可拓展机械臂的横向作业范围，两侧立柱的支撑结构保证了大跨度横梁的结构刚性，避免焊接作业过程中出现形变影响焊接精度。建模过程中对机械臂的关节转动结构、导轨的滑动配合结构、变位机的回转锁紧结构都做了细节还原，没有省略关键的传动与连接部位，能够直观展示设备的运行原理，可用于焊接工作站的方案展示、结构教学、作业路径模拟等场景，为自动化焊接产线的设计优化提供直观的三维参考。
