机器人末端夹持器机械结构设计

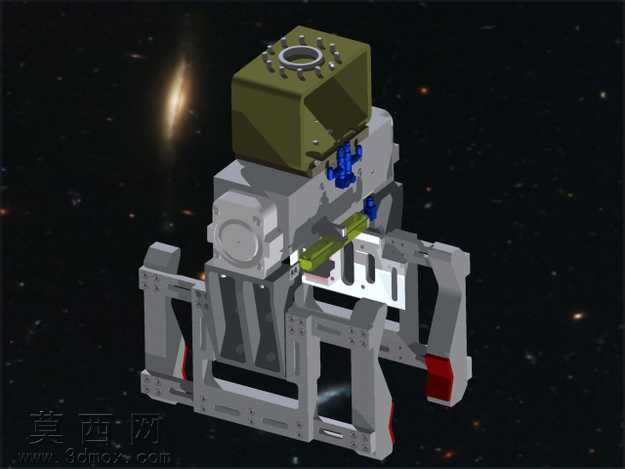

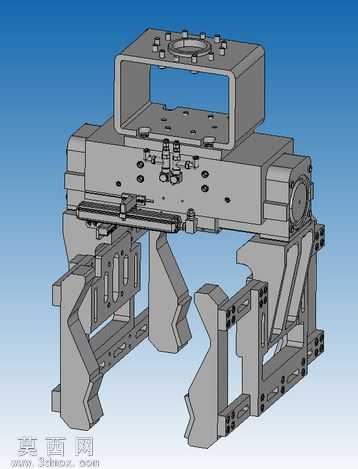

本款机器人夹持器采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械装配的公差配合要求，对每一个零部件的装配基准、配合间隙都做了精准设定，确保整体结构在虚拟装配阶段无干涉问题，可直接导出工程图用于后续的加工生产参考。模型整体采用模块化设计思路，顶部设置标准的机器人法兰连接基座，基座预留了多组安装定位孔与走线槽位，可适配主流工业机器人的末端安装接口，无需额外制作转接板即可完成快速装夹，大幅降低现场集成的调试成本。夹持执行部分采用双侧对称的夹爪布局，夹爪的夹持接触面做了仿形轮廓设计，可适配对应规格工件的外轮廓曲面，增大接触摩擦力的同时避免夹持过程中划伤工件表面，夹爪与驱动滑台之间采用快拆式连接结构，仅需拆卸两颗紧固螺丝即可完成夹爪的更换，可根据不同的工件夹持需求快速更换对应规格的夹爪组件，适配多品种小批量的柔性生产场景。驱动传动部分采用集成式的滑台驱动结构，内置直线导轨副保证夹爪开合运动的直线度，导轨滑块选用高刚性的标准件模型，可承受夹持过程中的偏载力矩，避免长时间运行后出现夹爪偏移、夹持精度下降的问题；驱动端预留了气动或电动执行元件的安装位，可根据实际使用场景选配气缸驱动或伺服电缸驱动，满足不同夹持力、不同开合行程的使用需求。模型的所有零部件都做了材质属性赋予，主体结构件采用铝合金材质渲染，紧固件、导轨等受力部件采用合金钢材质，外观面做了阳极氧化与发黑处理的质感区分，渲染效果还原真实工业设备的外观质感，可直接用于方案汇报、产品展示的可视化素材。整体结构经过运动仿真验证，夹爪开合全程无卡滞、无结构干涉，夹持力传递路径经过优化，可保证夹持过程中工件受力均匀，不会出现工件夹伤或夹持脱落的问题，适用于工业自动化生产线的工件搬运、上下料、工位转序等作业场景，可帮助设计人员快速完成机器人末端执行器的方案迭代，缩短项目开发周期。
