多规格小面积真空吸尘喷嘴结构设计

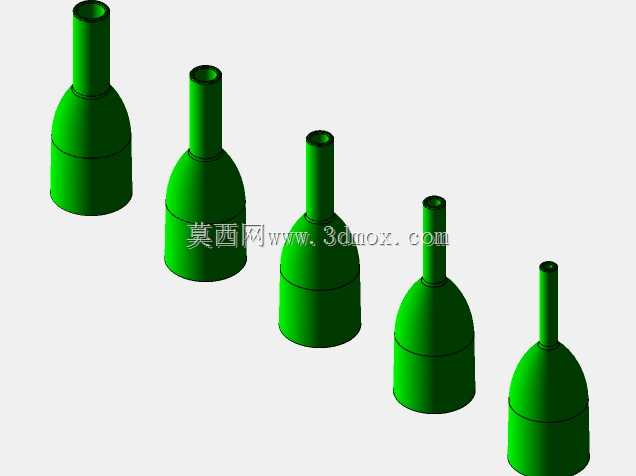

　　在工业除尘、狭小空间清洁作业场景中，常规大口径真空吸嘴往往无法深入窗框缝隙、设备装配间隙、电子元器件引脚周边等窄小区域完成吸尘作业，这类场景对吸嘴的集气效率、适配性提出了更高要求。本次设计的小面积圆形真空喷嘴，正是针对这类窄域清洁需求开发的软管配套附件，整套组件通过配置化设计覆盖了4mm到10mm共5种不同的吸口口径规格，能够匹配不同作业场景的吸力需求与空间准入要求。

　　从实际作业逻辑来看，吸嘴口径的选择直接影响真空系统的气流状态：当吸口尺寸过小时，气流通过截面收窄会大幅提升管路风阻，若真空设备本身未配置过载保护或排气泄压结构，长时间高负载运行极易造成电机过热烧损，这也是设计过程中需要重点提示的使用边界。针对这一特性，设计时在喷嘴与软管连接段做了等径过渡的流线型内腔处理，尽可能降低气流变径带来的压损，避免局部涡流造成的吸力损耗，同时外壁采用圆弧过渡结构，没有尖锐棱角，在清洁家居、精密设备表面时不会刮擦损伤工件或饰面。

　　整套喷嘴采用统一的安装接口尺寸，所有规格的尾部连接段均适配常规工业及家用真空软管的标准插接尺寸，无需额外转接头即可快速更换，作业人员可根据待清洁区域的缝隙宽度快速切换对应口径的吸嘴：4mm规格可深入宽度5mm以内的窄缝，比如铝合金窗框的密封胶条间隙、键盘按键缝隙、PCB板上元件之间的积尘区域；10mm规格则兼顾小区域清洁效率与吸力表现，可用于设备表面局部积尘、家具边角位置的吸尘作业。

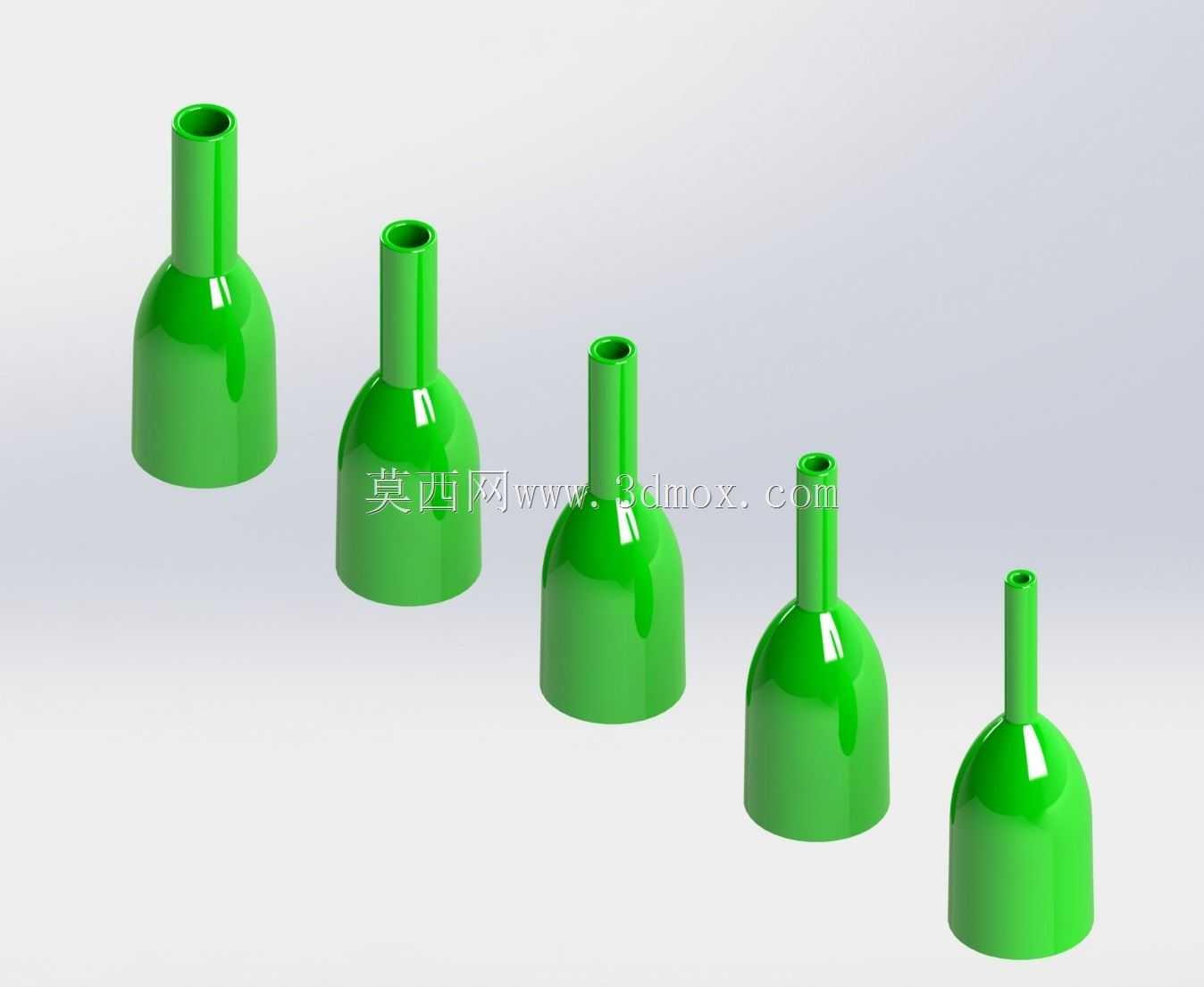

　　外形设计上，喷嘴整体采用钟形过渡结构，从吸口端到连接端逐步扩径，既保证了吸口处的气流汇聚效果，提升小范围吸尘的集尘能力，避免气流扩散造成扬尘，也能提升结构强度，插拔软管时不会因应力集中出现断裂问题。所有规格的喷嘴外壁均做了等壁厚处理，适合采用3D打印工艺快速制作样件验证，也可通过注塑工艺批量生产，壁厚均匀性能够保证成型过程中不会出现缩痕、翘曲等成型缺陷，降低生产制造的难度。

　　在安装适配性方面，喷嘴尾部的插接段做了0.5mm的公差预留，能够与内径匹配的真空软管实现过盈配合，插接后无需额外卡箍即可保证气密性，避免因接口漏气造成吸力损失，同时拆卸时只需小幅旋转即可拔出，更换不同规格吸嘴的操作耗时不超过5秒，能够满足连续清洁作业中快速切换配件的需求。针对实际使用中可能出现的吸口堵塞问题，吸口端做了1mm的圆角加厚处理，即使碰到较大颗粒的杂物堵塞，也可通过反向通气快速疏通，不会因磕碰造成吸口变形。

　　从应用场景拓展来看，这类小口径吸嘴不仅可用于常规的家居清洁场景，在工业生产环节也可适配小型工业真空系统，用于机加工过程中工位局部切屑清理、装配环节精密部件表面浮尘清除、检测环节工件表面杂质吸附等作业，不同口径的配置能够覆盖从精密电子组装到普通设备维护的多类清洁需求，无需单独定制特殊规格吸嘴，降低了配件采购与管理成本。设计过程中通过参数化建模方式实现全规格的尺寸联动，调整吸口口径参数即可快速生成对应规格的模型，后续若需要拓展其他尺寸规格，只需修改对应参数即可完成模型更新，无需重新绘制整体结构，大幅提升了设计迭代效率。
