钻铣床用T型槽工装工作台结构设计

　　在常规机加工车间的钻削、铣削工序布局中，这类带T型槽的工作台是核心的工件承载基准部件，区别于普通焊接平板或装配平台，它的结构设计完全围绕金属切削过程的受力特性、装夹需求做针对性优化。从实际使用场景来看，不管是立式钻床做孔系加工，还是卧式/立式铣床做平面、沟槽、成型面铣削，工件都需要通过T型螺栓、压板、平口钳或者专用夹具固定在工作台面上，加工过程中切削力会通过工件、夹具传递到台体本身，所以整个结构的刚性设计是第一优先级。

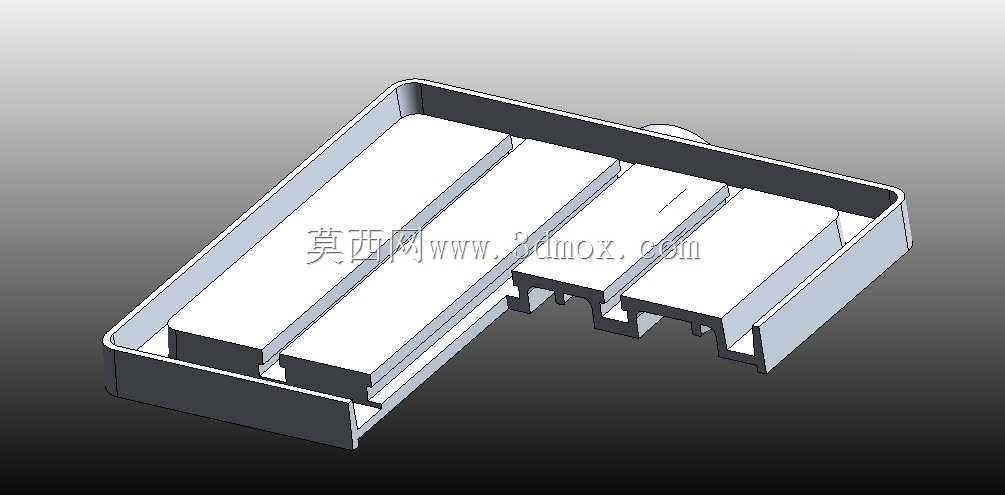

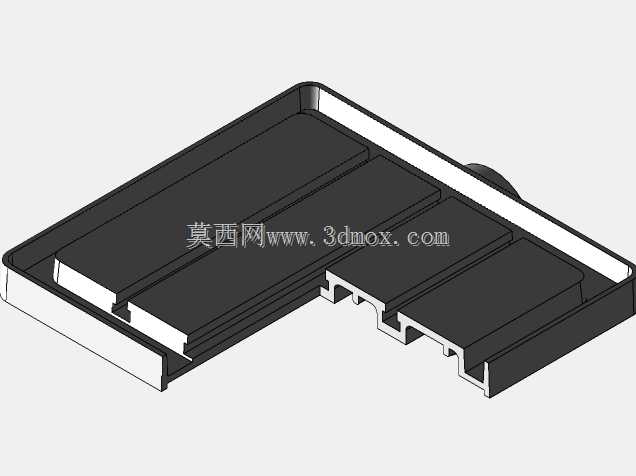

　　从结构细节来看，台体采用围边式箱型基体设计，四周的围边高度经过受力核算，既可以提升整体的抗扭抗弯刚度，避免大切削量下台面出现挠度变形，也能在台面上预留出足够的T型槽布置空间。台面上平行布置的T型槽是核心装夹结构，槽的截面尺寸符合通用机床附件的装夹标准，槽间距经过优化，既保证了不同尺寸工件装夹时的螺栓固定点位选择灵活性，也避免槽距过密削弱台面的整体结构强度。T型槽的导向面做了平行度公差约束，在需要使用平口钳、分度头等附件沿台面滑移调整位置时，可以直接以T型槽作为定位基准，减少附件找正的辅助时间。

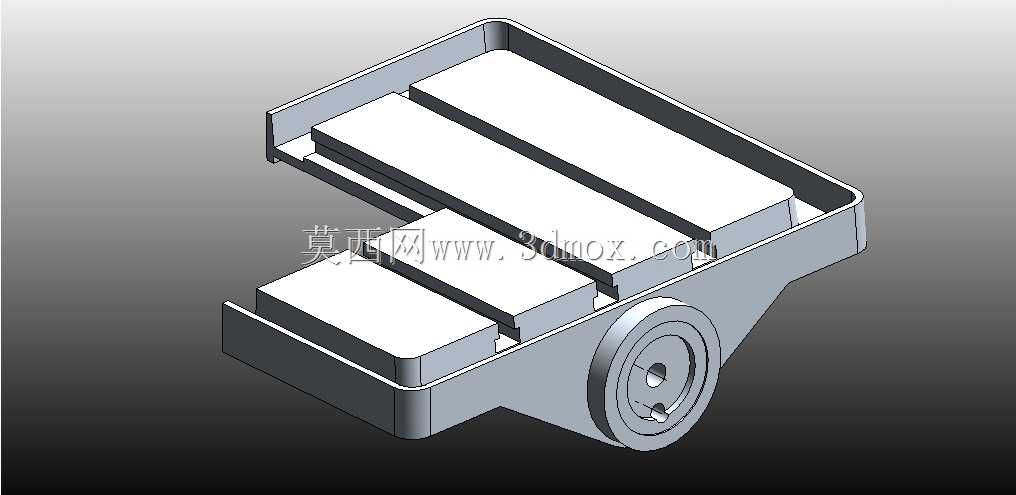

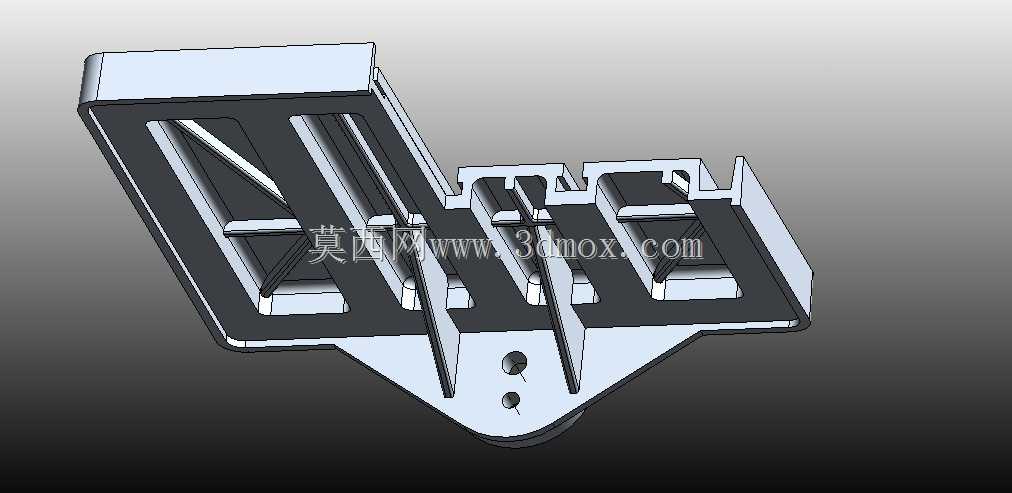

　　设计过程中首先要明确安装边界，这类工作台通常是直接配套对应型号的钻铣床床身鞍座，底部的连接接口需要和机床的纵向进给滑座匹配，底部的定位止口、连接螺栓孔的位置度公差需要严格控制，保证工作台安装后和机床主轴的垂直度、和进给方向的平行度符合机床精度标准。台体的壁厚设计做了差异化处理，受力集中的T型槽下方区域、底部和滑座连接的安装面区域做了局部加厚，非主要受力的围边外侧区域在保证刚性的前提下做了减重优化，平衡刚性要求和材料成本。

　　从实际加工适配性来看，这类工作台的台面平面度、T型槽的直线度都需要满足精加工工序的精度要求，毛坯通常采用铸铁铸造后经过时效处理消除内应力，再经过粗铣、精铣、磨削工序达到最终精度，避免长期使用过程中因为内应力释放出现台面变形，影响加工精度。在日常使用中，T型槽内部需要定期清理切屑和切削液残留，避免切屑卡入槽内影响螺栓装夹或者附件滑移，围边的结构也可以在一定程度上阻挡切削液飞溅到机床的进给导轨部位，减少导轨的磨损风险。

　　针对不同的加工工况，这类工作台的承载能力经过核算，在满幅切削力作用下，台面的最大变形量控制在机床精度允许的范围内，不管是小型零件的轻量快进给加工，还是中型结构件的重切削加工，都能提供稳定的装夹基准。和定制化的专用工装平台不同，这种通用型T型槽工作台不需要针对特定工件做结构修改，通过搭配不同的标准夹具就能覆盖绝大多数常规机加工零件的装夹需求，是钻铣床类设备不可或缺的核心配套部件，其结构设计的合理性直接影响整机的加工精度、装夹效率和切削稳定性。
