字母式机械静态称重装置结构设计

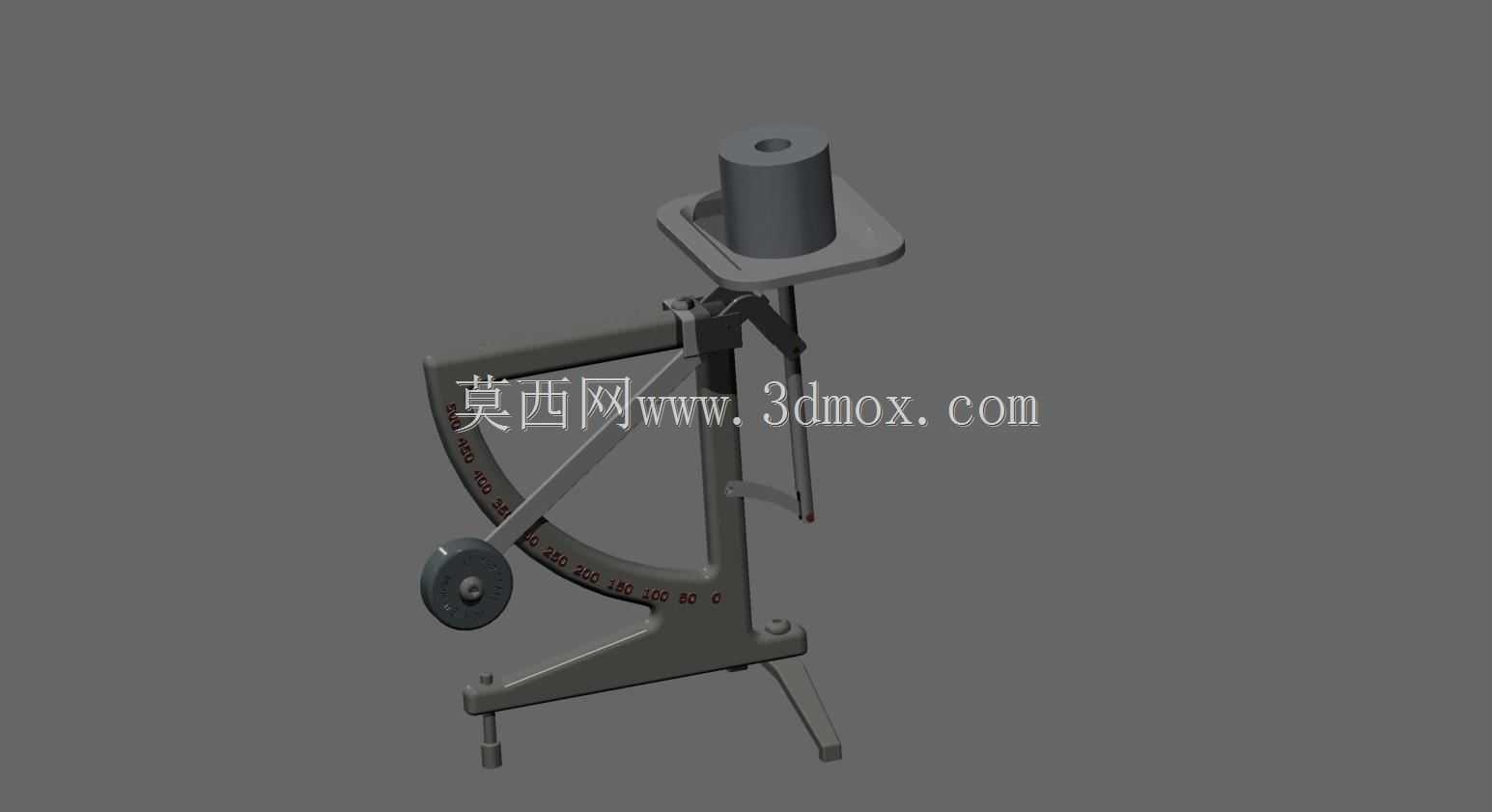

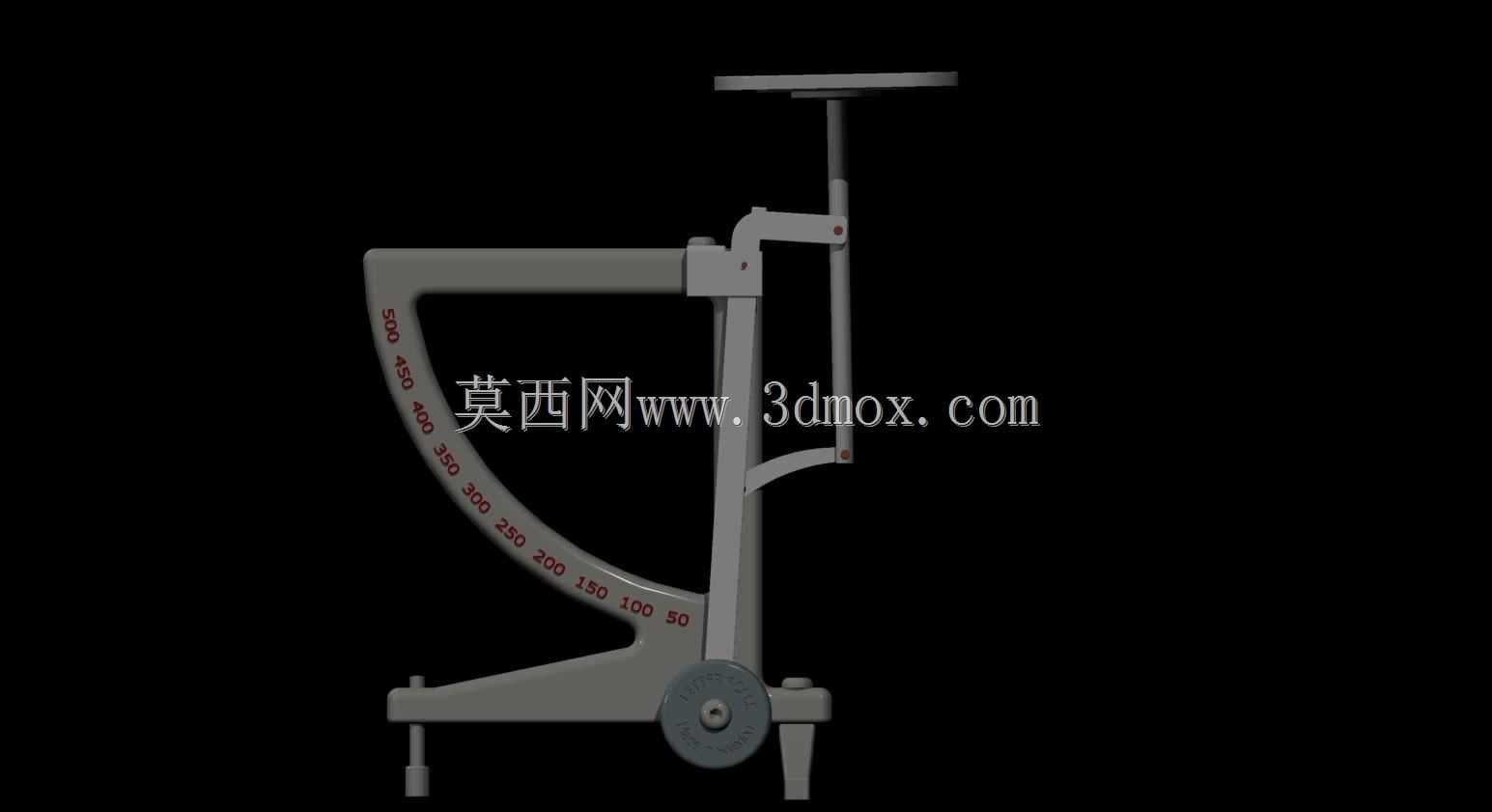

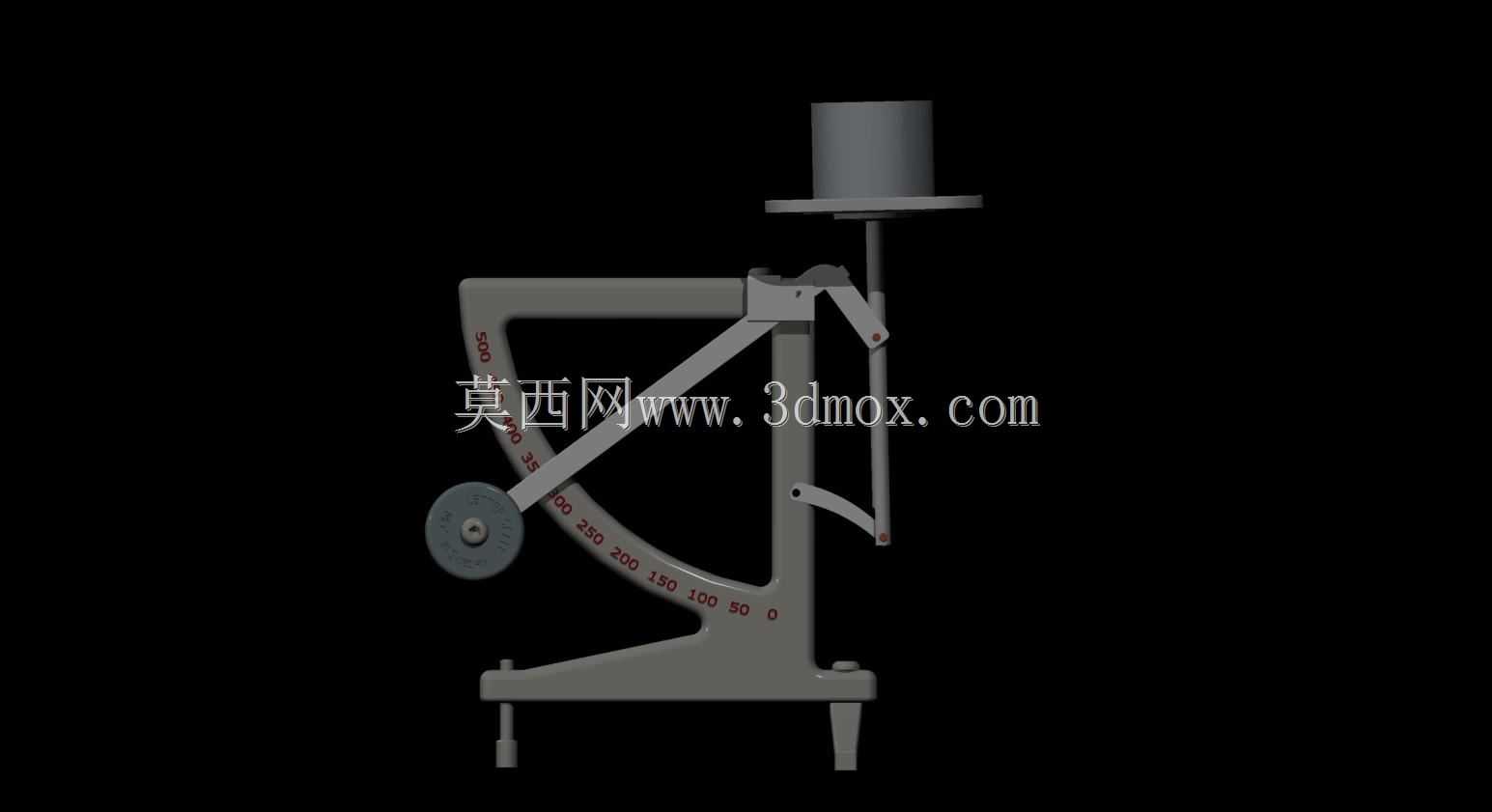

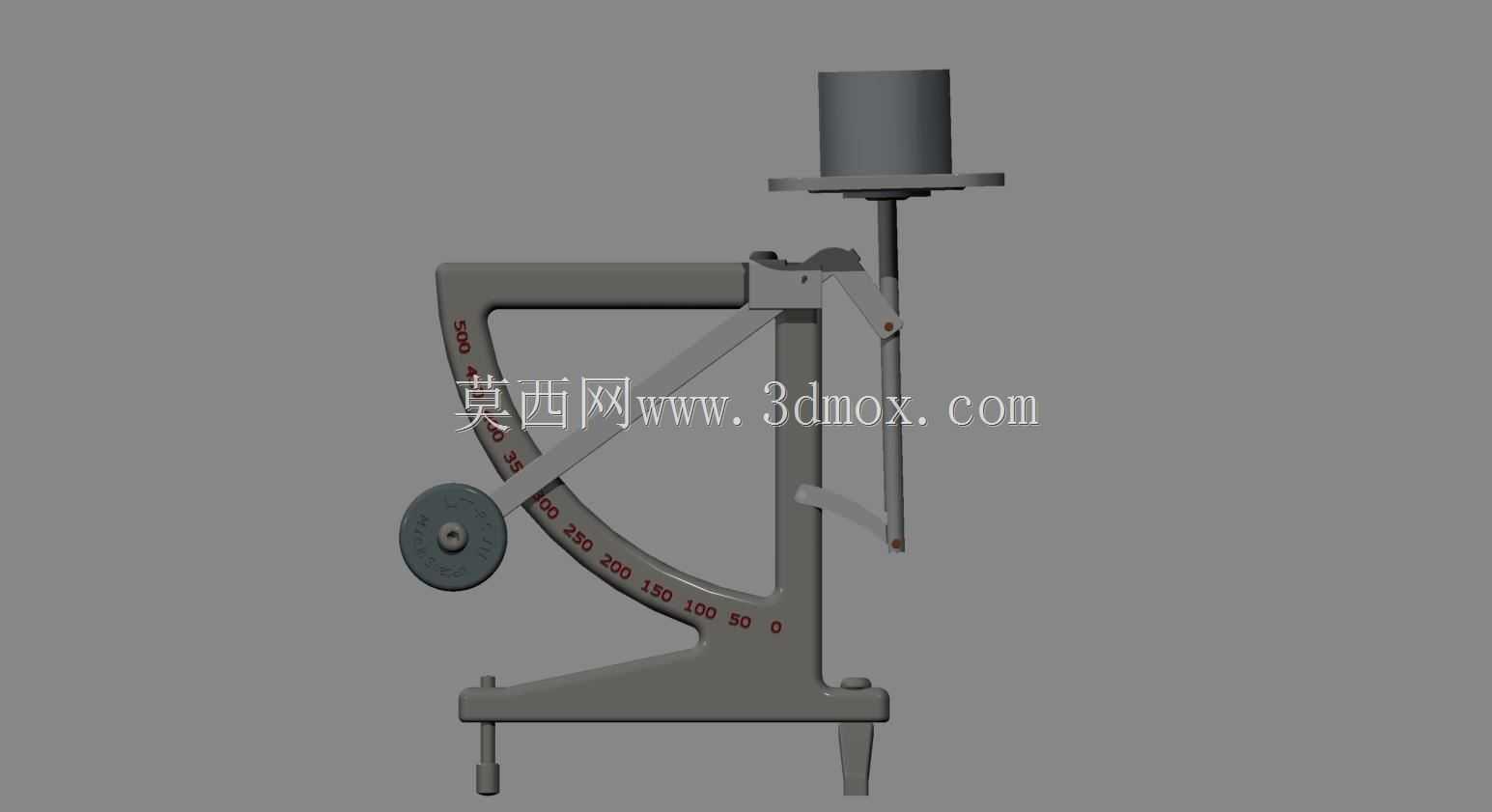

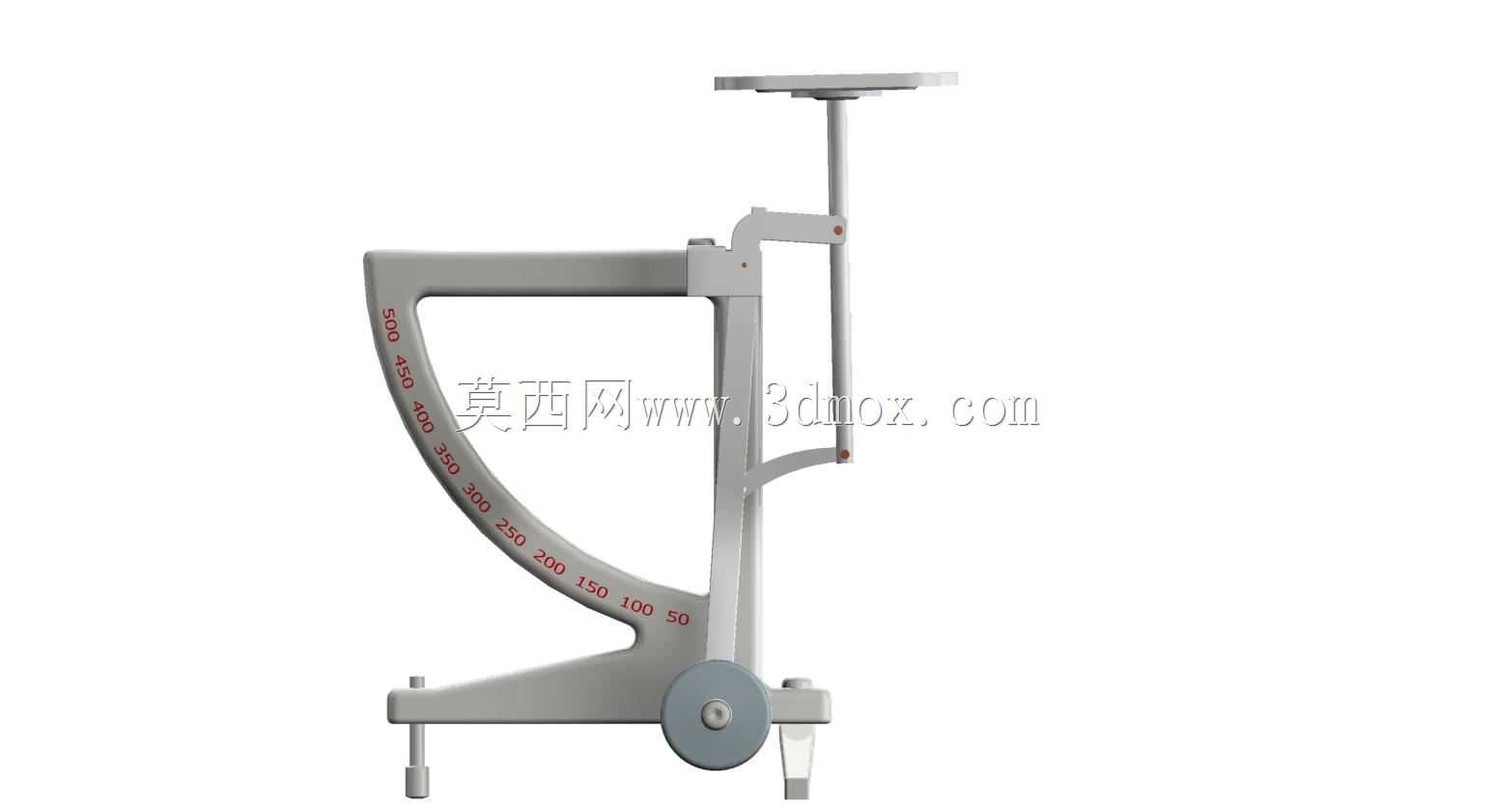

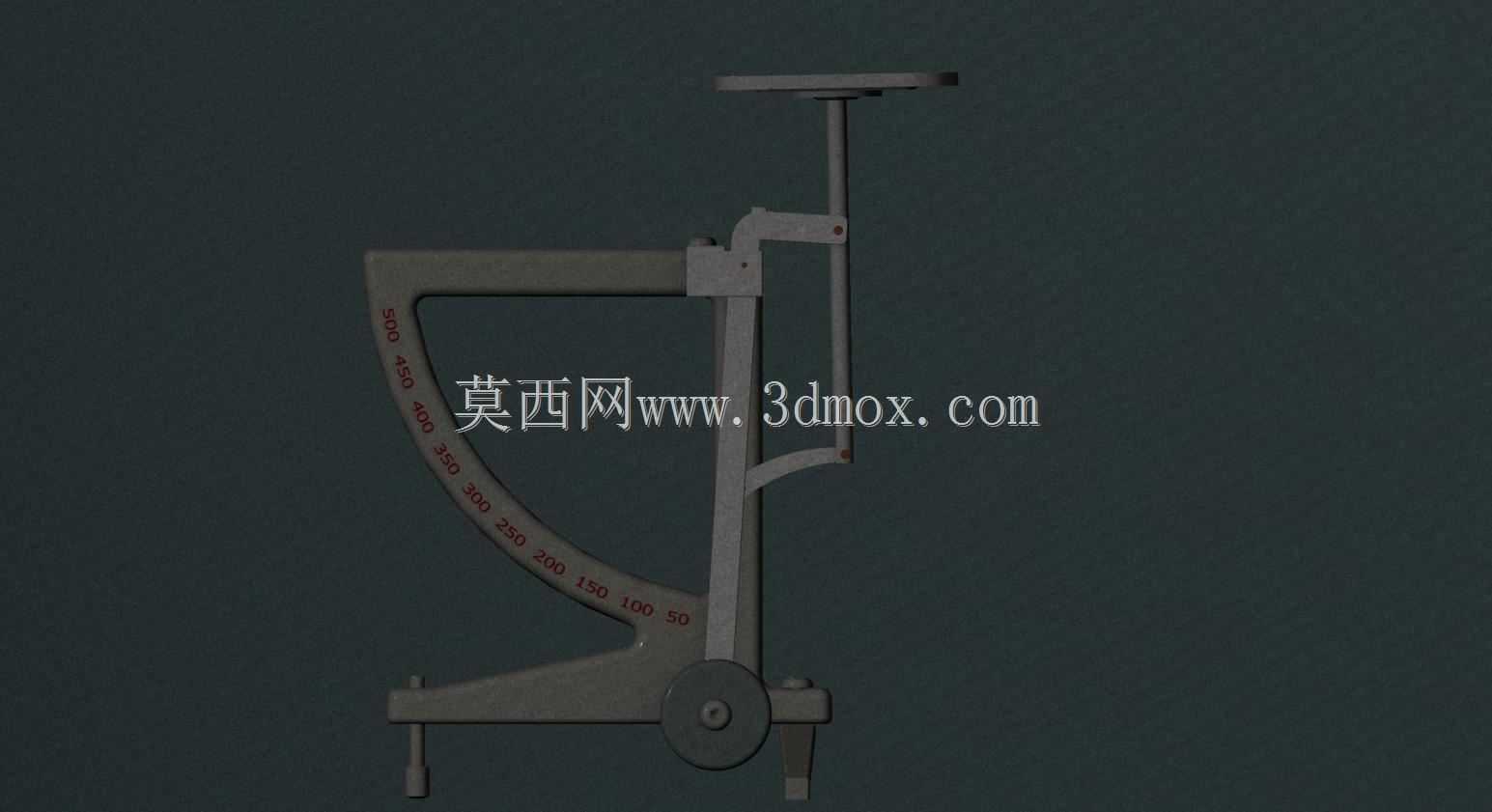

　　这类字母构型的静态称重装置，多应用于实验室小质量样品快速称量、教学场景力学原理演示、小型加工工序间工件重量抽检等场景，无需复杂供电结构，依靠纯机械杠杆力矩平衡原理实现重量读数，在无供电保障的野外临时检测、教学实训课堂等场景下具备独特的使用优势，不会因电子元件故障、供电中断影响称量作业开展。从实际功能逻辑来看，装置核心依托弧形刻度臂上的力矩平衡机制实现重量换算，顶部托盘用于放置被称量物件，底部支撑结构配合单侧滚轮与支点结构，保证装置放置时的水平稳定性，避免因放置面倾斜带来的读数偏差；弧形臂上蚀刻的刻度沿圆弧均匀排布，对应不同载荷下平衡摆臂的偏转位置，无需额外换算即可直接读取重量数值，操作门槛极低，

　　非专业人员经过简单说明即可完成称量操作。从结构设计思路层面拆解，整体采用C型字母式框架作为核心承载基体，框架截面采用变厚度设计，在摆臂铰接位置、顶部托盘安装位置做局部加厚处理，兼顾整体结构刚度与轻量化需求，避免框架自身重量过大导致平衡机构灵敏度下降；摆臂与主框架之间采用精密铰接轴连接，铰接位置预留微小间隙避免运动卡滞，同时配合轴端限位结构防止摆臂脱出，保证长期反复使用下的结构可靠性。顶部托盘采用薄型圆盘结构，通过垂直导杆与平衡机构连接，导杆与框架上的导向套配合，限制托盘的侧向晃动，保证被称量物件的重力能够垂直传递到平衡机构上，避免侧向分力带来的称量误差；底部支撑结构采用两点固定支撑加单侧辅助滚轮的布局，

　　两个固定支撑点作为主要承载支点，滚轮仅在装置需要短距离移动时接触地面，正常称量状态下滚轮与放置面预留微小间隙，避免滚动带来的位置偏移，同时减少移动时的摩擦阻力，单人即可轻松挪动装置位置。关于安装与使用的边界条件，装置放置时需要保证支撑面平面度误差不超过1mm/100mm，否则会导致平衡摆臂初始位置偏移，带来固定系统误差；装置整体的外轮廓尺寸适配常规实验室操作台摆放需求，横向最大宽度不超过操作台面的常规纵深，垂直高度适配人员站立操作的视线高度，无需弯腰即可清晰读取弧形臂上的刻度数值，长时间操作不易产生视觉疲劳。在静态力学性能验证层面，需要覆盖两种典型工况的模拟分析，其一为无负载状态下的静平衡校核，

　　验证装置自身各部件的重量分配是否能让摆臂在零刻度位置保持稳定，不会出现无负载时摆臂自行偏转的问题；其二为额定负载下的结构强度与平衡位置校核，在托盘位置施加额定最大称量质量对应的垂直载荷，验证主框架的变形量是否在允许范围内，摆臂偏转位置是否与对应刻度值匹配，同时检查各铰接位置的接触应力是否在材料许用应力范围内，避免长期满载使用下出现铰接位置磨损过快、框架塑性变形等问题。材料分配层面，主框架采用具备足够刚度的金属材质，保证承载时的变形量控制在精度允许范围内，摆臂采用轻质高强度材料，降低运动部件自身重量对平衡灵敏度的影响，刻度表面采用耐磨蚀刻工艺，避免长期擦拭、接触导致刻度磨损模糊，延长装置的实际使用寿命。这类纯机械称重装置的结构设计核心，在于平衡机构的力矩匹配与各运动副的摩擦阻力控制，摩擦阻力过大会导致装置灵敏度下降，小质量物件无法触发摆臂偏转，摩擦阻力过小则会导致摆臂长时间摆动无法快速稳定，影响称量效率，因此在铰接位置的配合精度、表面粗糙度处理上需要做针对性优化，在保证转动灵活的同时提供合适的阻尼，让摆臂在偏转后2-3个摆动周期内即可稳定停在对应刻度位置。
